如何獲取二極管的IV曲線
來源：CST仿真專家之路
更新時間：2024-06-23
閱讀：
仿真出Diode的IV曲線是個基礎的電路問題，下面我們看一下如何在電路里面獲得IV曲線。

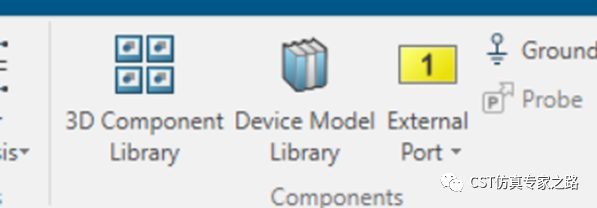

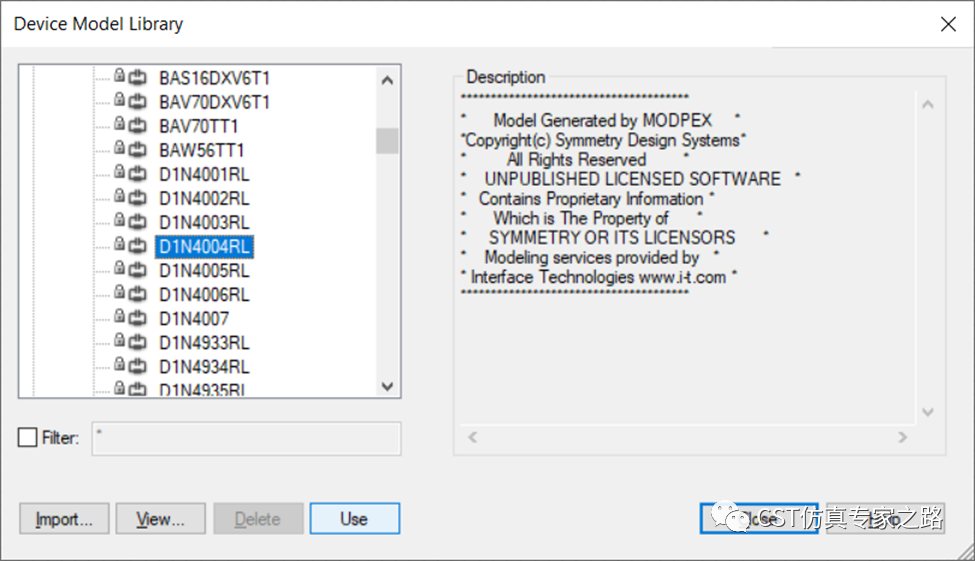

我們用拓展包中的元件庫，拿個diode：

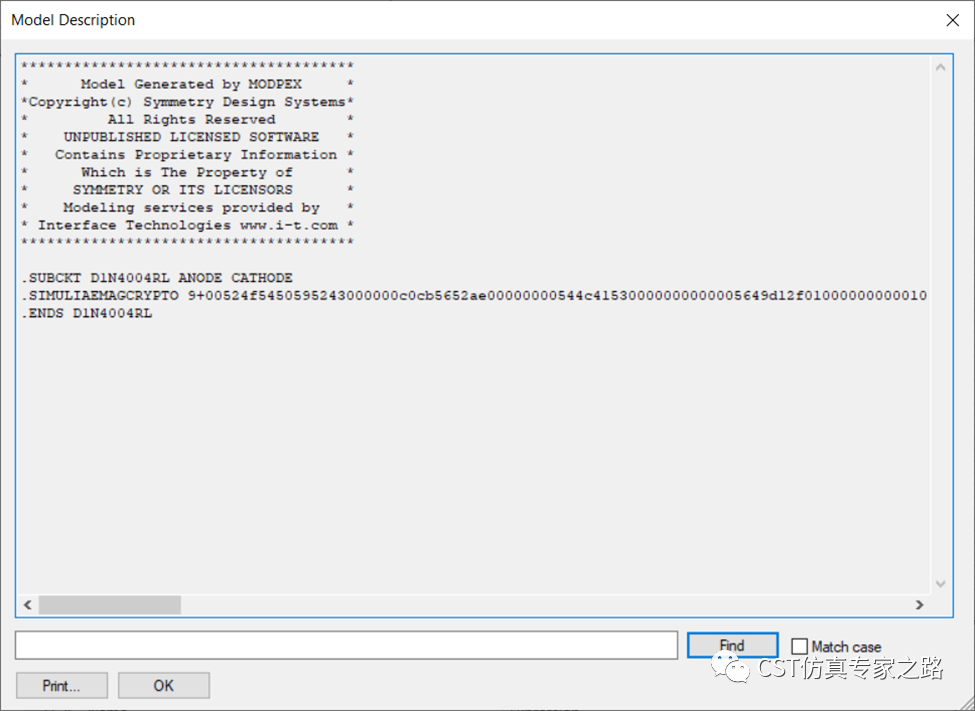

也可以點View查看內容，SPICE是加密的。這種常用的模型其實網上都能找到不加密的SPICE，或者看datasheet和SPICE語法自己寫。

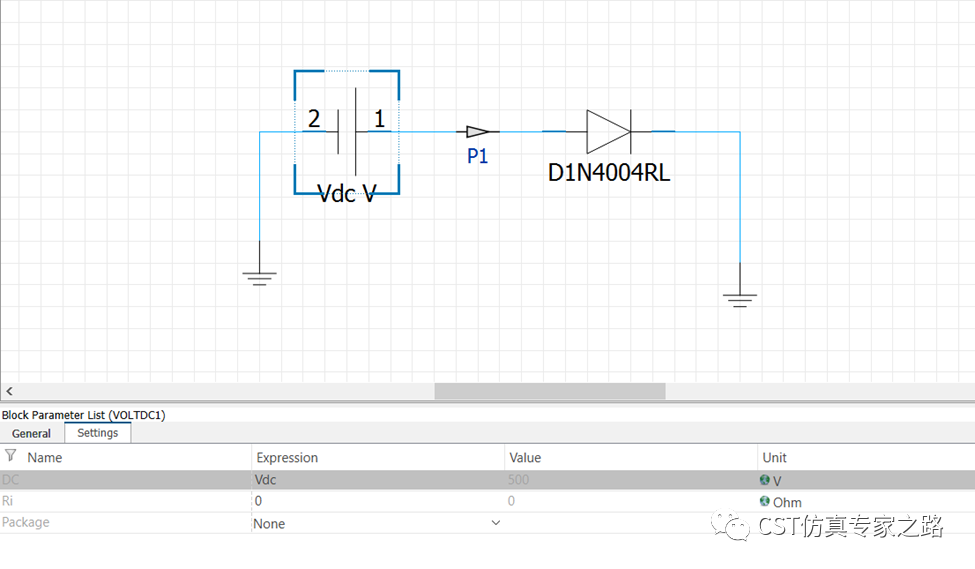

添加DC電壓和探針，電壓參數化：

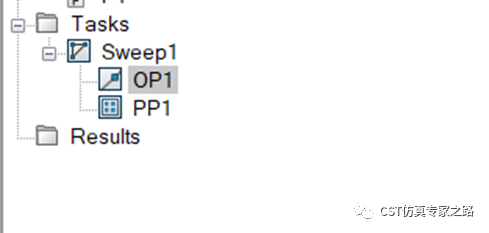

添加掃參任務，先不用設置掃參；添加OP直流任務，和一個后處理任務。
單獨運行一次OP任務，然后進入PP1設置：

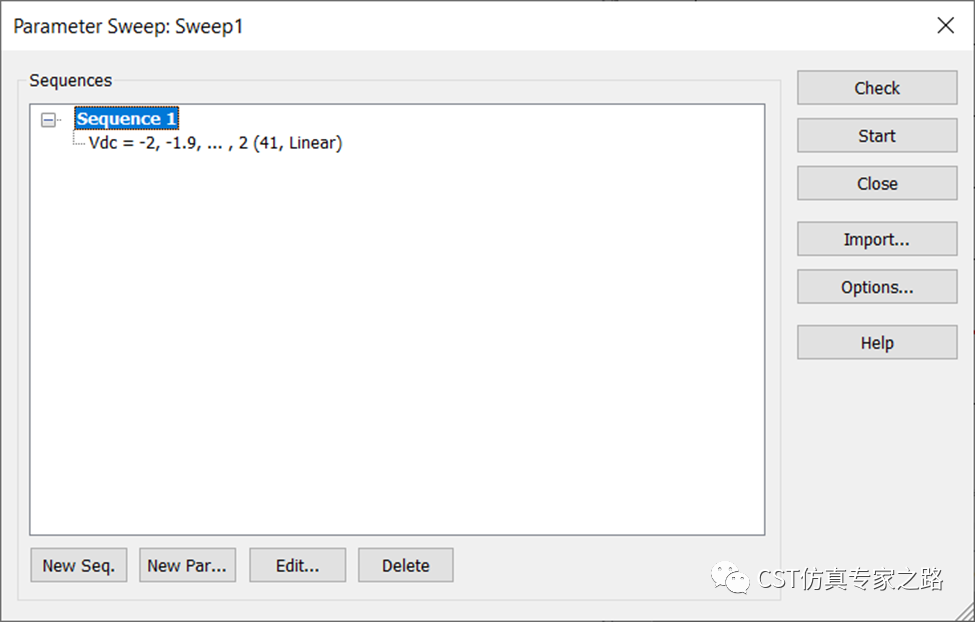

然后進入掃參任務，開始掃參：

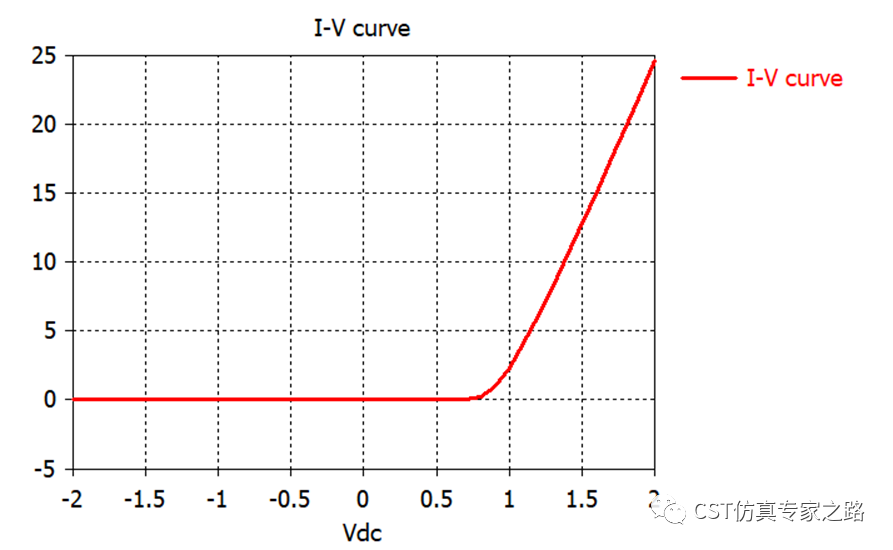

結束獲得結果：

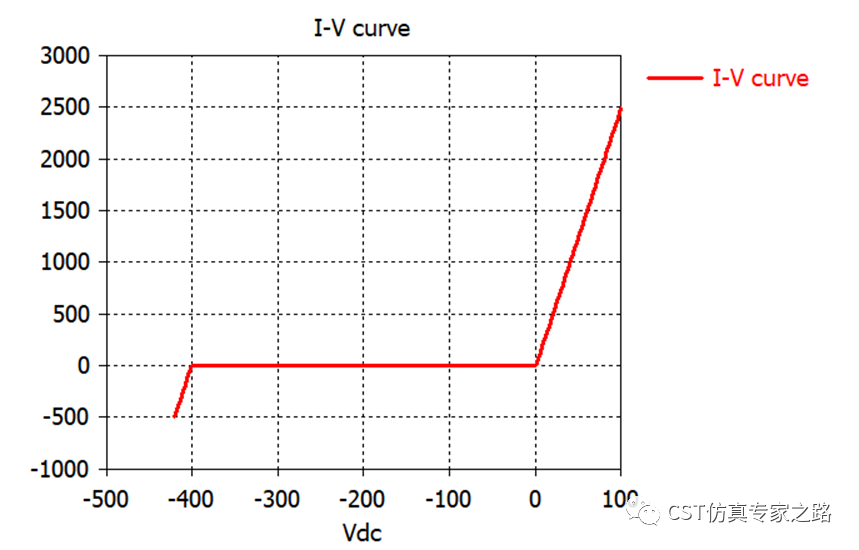

如果想看擊穿電壓，就要掃參范圍包括擊穿電壓：
小結：
1. OP運行點任務是計算DC直流的任務，加上掃參即可用于IV特性的獲取。
2. 后處理提取0D任務是為了整合成一條曲線。
