CST中，如何利用模板進行設置仿真默認參數

本期我們介紹一個用戶經常關心的問題，我有一套詳細的對CST環境界面的設置的配置，但是模版提供的選擇還不夠的時候，我們可以怎么來做，使得每次的任務配置都達到自定義的界面要求，而不需要一次又一次的去設置那么使用偏好或者功能。我們以下面的例子為例，比如用戶希望每次打開軟件模版后都能使用最高精度的顯示。最高精度的顯示會帶來模型慢的問題，所以默認的選項通常只設置一半。如下圖：

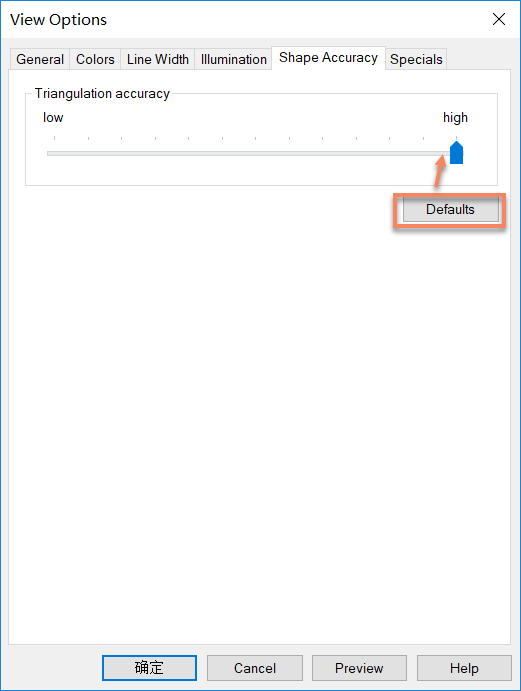

但是有的時候希望要顯示成最高精度，如下圖：

那我們?nèi)绾卧O(shè)置來達到每次啟動新任務都默認設置成最高精度。這種方法不但適用于這一種可能，用戶也可以舉一反三用在其他的設置里。

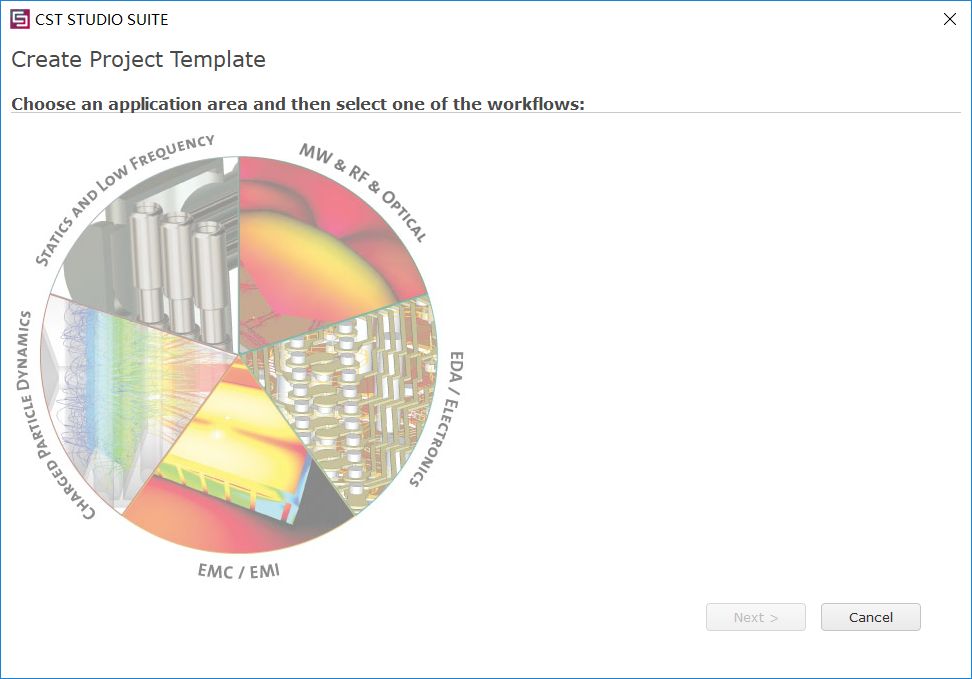

第一步，開始一個新的模版

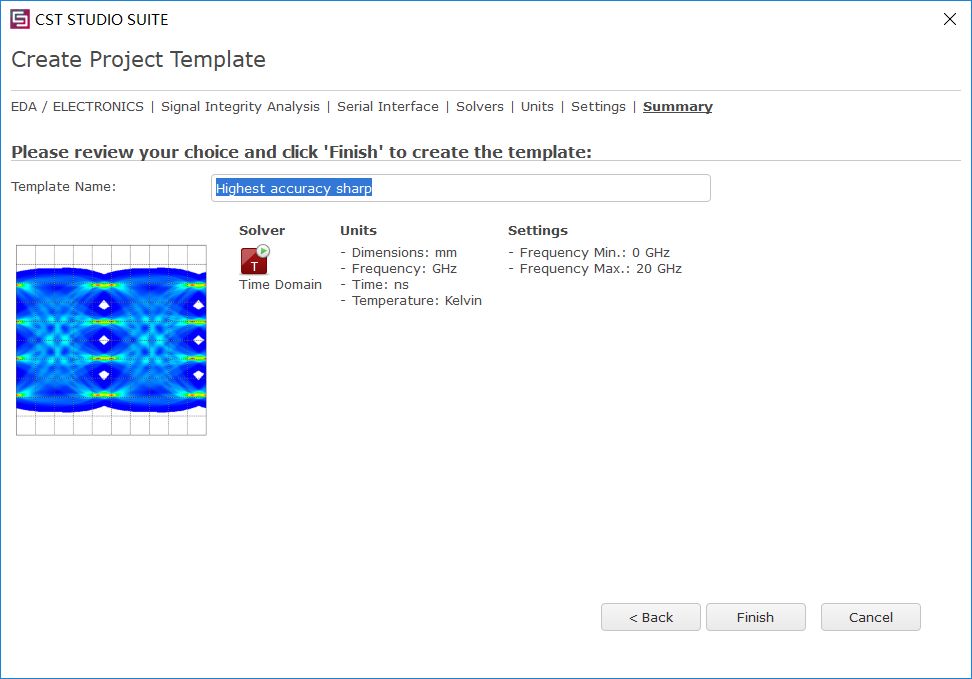

完成模版的設置，并命名，這里取名為highest Accuracy sharp，如下圖：

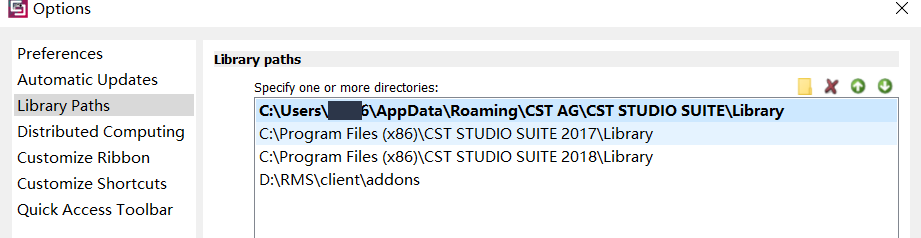

打開option里的路徑找到用戶模版保存的位置，這個library不僅保存模版，還保存了用戶的材料庫，器件庫等信息。

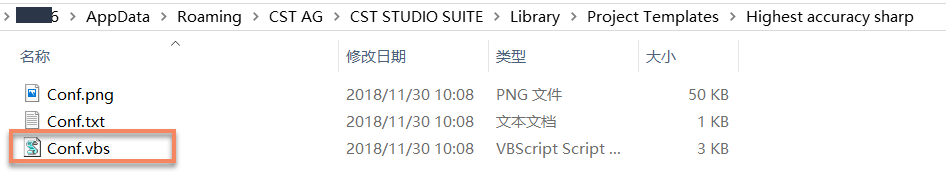

我們?nèi)サ綄?yīng)的目錄下找到該文件夾下的Conf.vbs文件

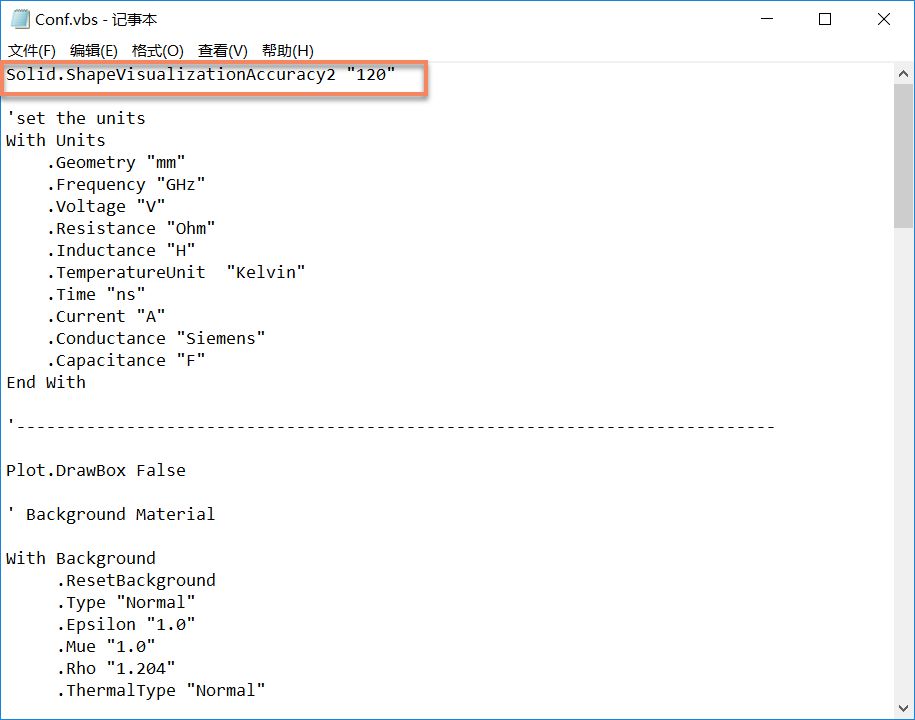

編輯改vba的代碼，加上一句語句，Solid.ShapeVisualizationAccuracy2 "120"，顯示最高精度，如下圖所示：

然后下次再打開模版，默認的顯示精度就一直是最高了。以上只是對高精度顯示做了說明，當然用戶可以設置更多的細節通過這種方法。對應的語句可以在CST幫助文檔的VBA Object里搜索。
