使用CST View Options功能設置更友好的操作界面

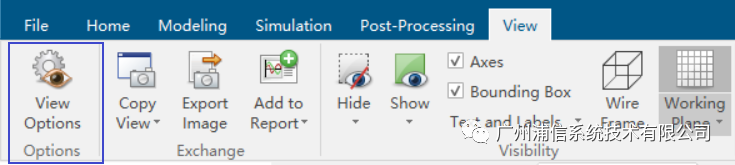

在View功能欄中點擊View Options圖標打開視圖功能設置對話框，下面我們將介紹幾個比較有趣的視圖功能，引導大家熟悉View Options設置是如何影響3D操作環境的。

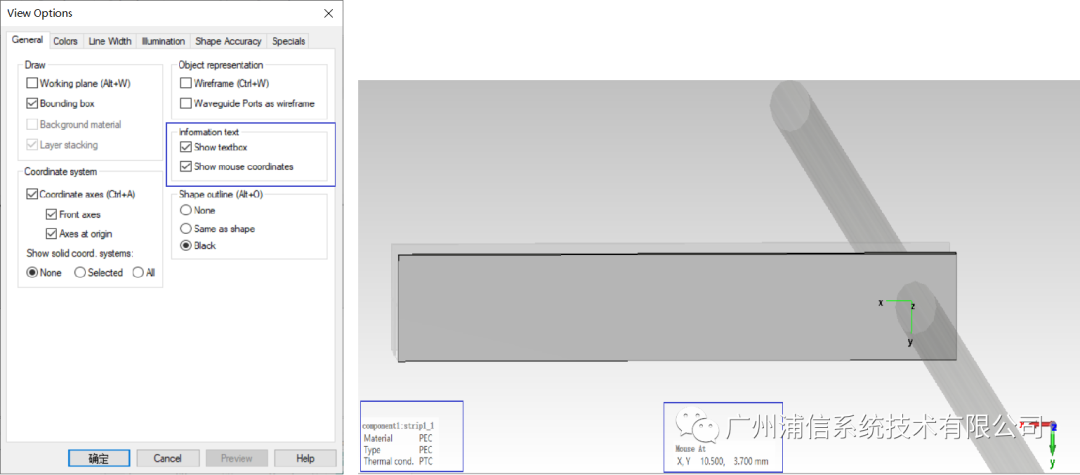

1、General選項欄 > Information text frame

1. Show textbox復選框:在視圖窗口左下角顯示或隱藏模型視圖和后處理視圖的文本信息。

2. Show mouse coordinates復選框:顯示或隱藏鼠標相對于工作平面的位置。

   General選項欄其他復選框的功能，用戶可以在幫助文檔中獲取相關功能的解釋。

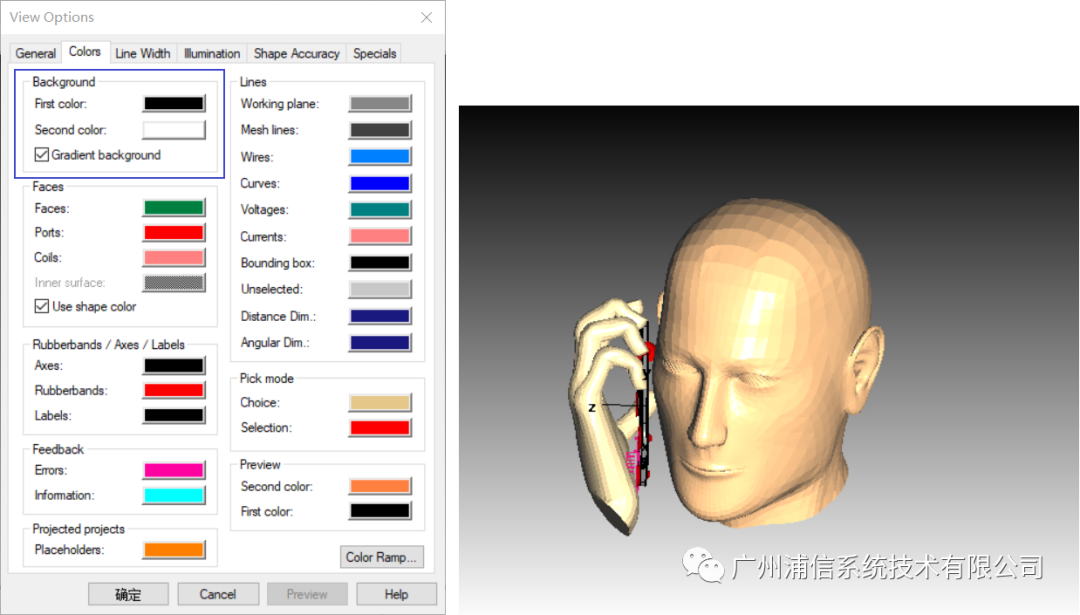

2、Colors選項欄 > Bockground設置，改變背景顏色

下圖是First colors:Bolck，Second color:write,勾選Gradient Bockground設置的背景視圖效果。

在Colors選項欄中，用戶可以根據自己的使用習慣改變各種線、面功能的顯示顏色。

3、取消2D/3D圖的反射效果

為了使場景看起來是更具3D立體感，軟件定義了虛擬光源照射在結構上。

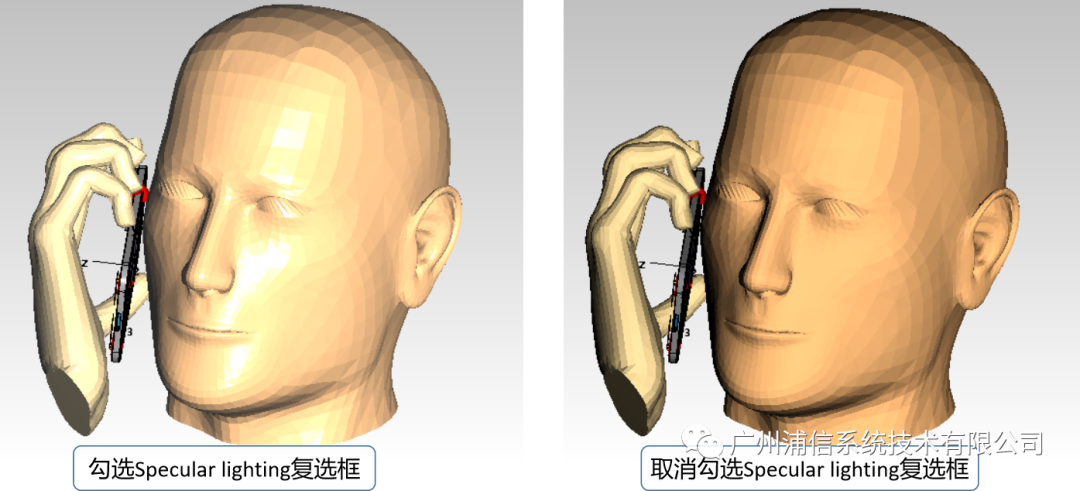

用戶可以在Specials選項欄中，取消勾選Specular lighting復選框取消這種光線反射的視圖效果。也可以在Illmination選項欄中改變光源和反射效果的強弱。

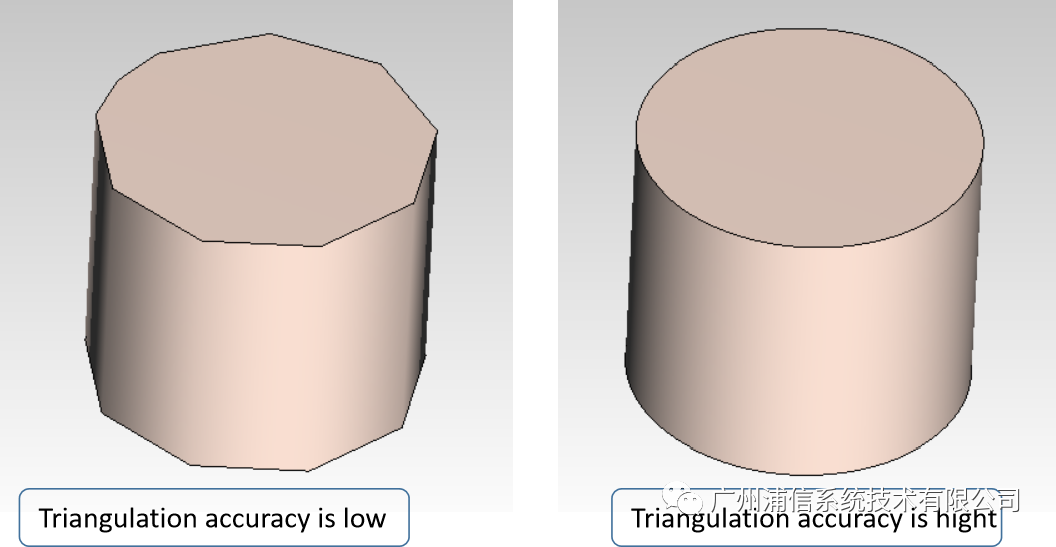

4、調整弧線結構的顯示精度

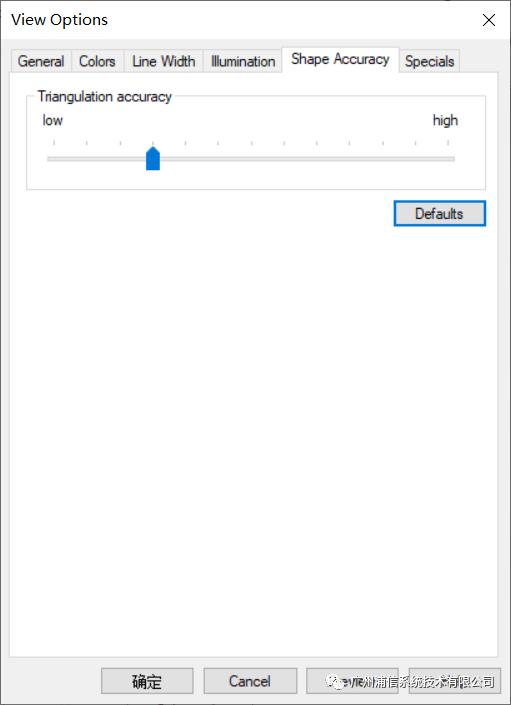

在Shape Accuracy選項欄中，通過調整Triangulation accuracy改變弧線結構的顯示精度。

View Options其他設置的功能，用戶可以通過查看幫助文檔，嘗試分析其視圖功能。
