CST如何正確地切取具有下傾波束陣列天線的水平面方向圖？

作者 | 魏云飛

現(xiàn)在的基站天線基本都是波束掃描天線，即通過調(diào)節(jié)各陣列單元之間的相位使得陣列波束具有一定的下傾角度。這樣的天線在5G通信中應用得更多。

在CST中對這類型的天線仿真完成后，我們?nèi)绾握_地切取其下傾波束的水平面呢？我們以下面這個交叉振子組成一個9單元的線陣為例，工作頻段：20.5-21.5GHz。如下圖所示。

陣列單元

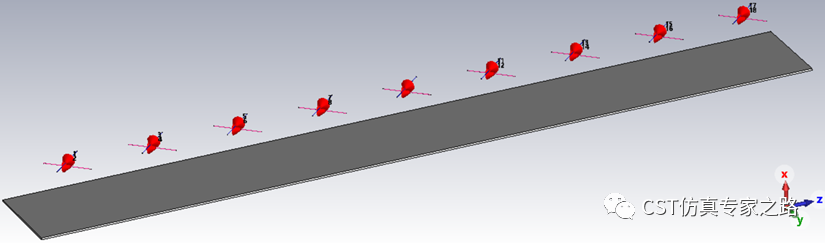

陣列

陣列單元間距8.9mm，單元之間相差50°，則波束下傾13°。下面是21.08GHz的遠場方向圖。這里陣列方向圖的合成要用到combine results，查看±45°極化天線方向圖請參考FAQ122：如何查看±45°極化天線的遠場輻射方向圖？。

水平面為Phi面，沿著Theta方向下傾13°，則主波束在Theta面的最大輻射方向在Theta=103°。選擇Farfield Plot>Properties>General，Plot type設為1D Cartesian，設置角度，如下圖。

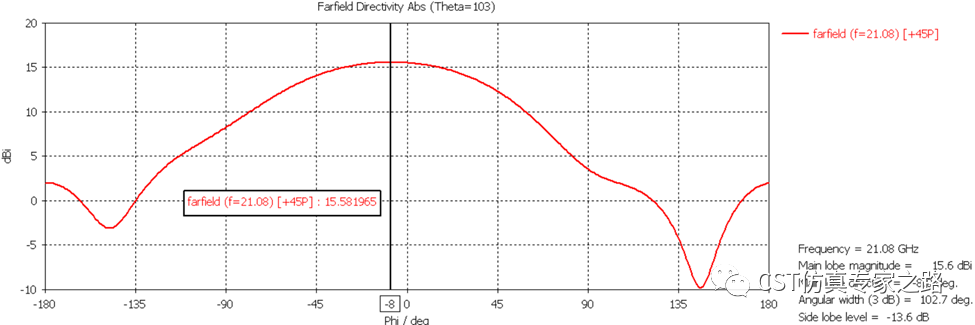

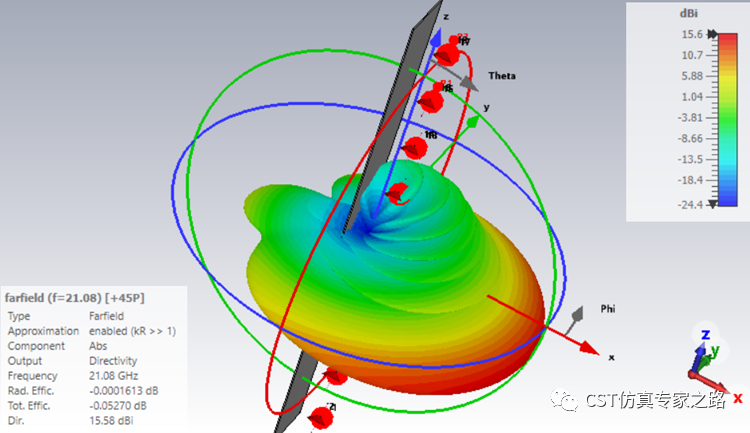

從切取的水平面方向圖看，最大directivity是15.58dBi，我們看到3D的遠場輻射方向圖里最大的directivity也是15.58dBi，因此，對這個下傾波束的水平面切取是正確的。
