CST生物模型導入方法
本文講解的主要內容是：如何安裝和導入官網下載的生物模型插件BIO MODEL 4.0，文章內容包括：生物模型插件的獲取方法、BIO MODEL 4.0插件安裝、生物模型導入工程。
1. 生物模型插件的獲取方法

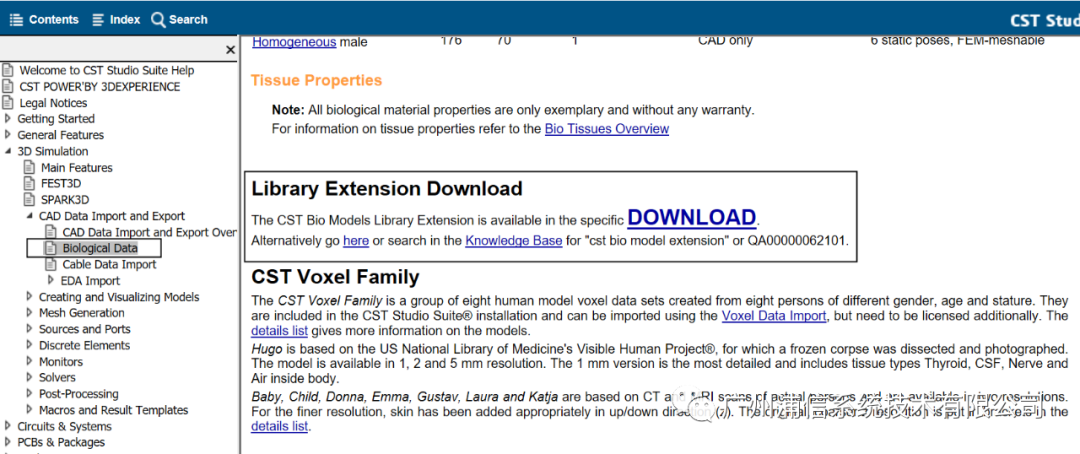

生物模型插件可以通過咨詢CST技術支持工程師獲取，也可以使用達索官方賬號在幫助文檔中下載，在幫助文檔目錄：3D Simulation/CAD Data Import and Export/Biological Data,在該文章中點擊Library Extension Download下載BIO MODEL 4.0插件。
2. BIO MODEL 4.0插件安裝

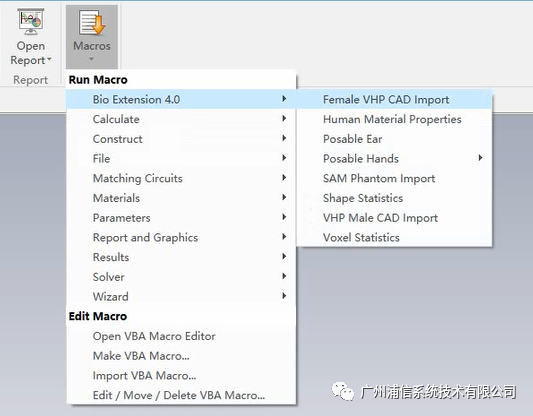

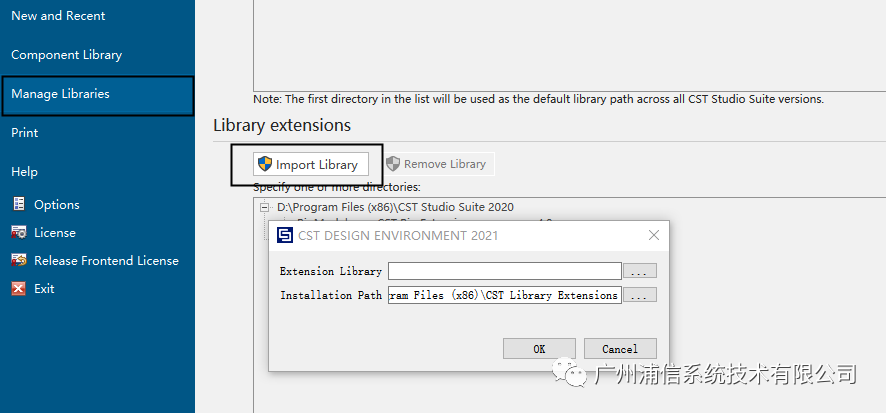

在CST啟動頁面點擊Manage Libraries菜單欄，點擊Import library按鈕，在彈出來的窗口中，Extension Library對話框選擇下載好的BIO MODEL 4.0插件壓縮包；Installation Path選擇安裝路勁，安裝路勁不要有中文；安裝成功后我們可以在Home主菜單，Macro下拉菜單中找到新安裝的BIO Extension 4.0插件 。
3. 生物模型導入工程
由于BIO MODEL 4.0插件的生物模型并不是都以CAD文件存在，導入方法不盡相同，而BIO MODEL 4.0插件的生物模型主要分為六類，為方便用戶直接導入，本文對這六類模型都簡單說明了他們的導入方法。
3.1 CST voxel family模型導入工程
CST Voxel Family 包含Baby, Child, Donna, Emma, Gustav, Hugo, Laura, Katja八個人體模型。
通過Import →Voxel date導入。
3.2 CST Female Visible Human模型導入工程

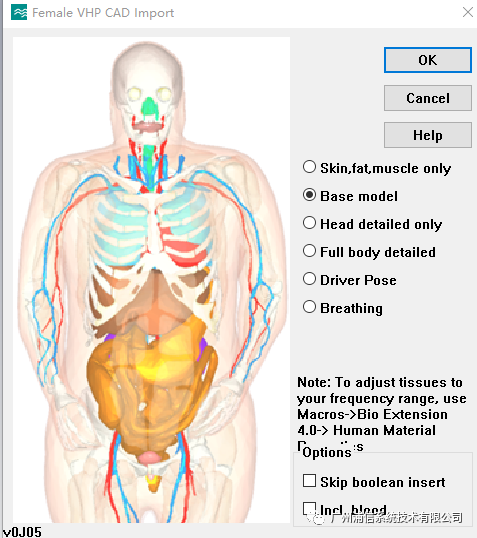

通過Macro下拉菜單Bio Extension 4.0/Female VHP CAD Import功能導入。

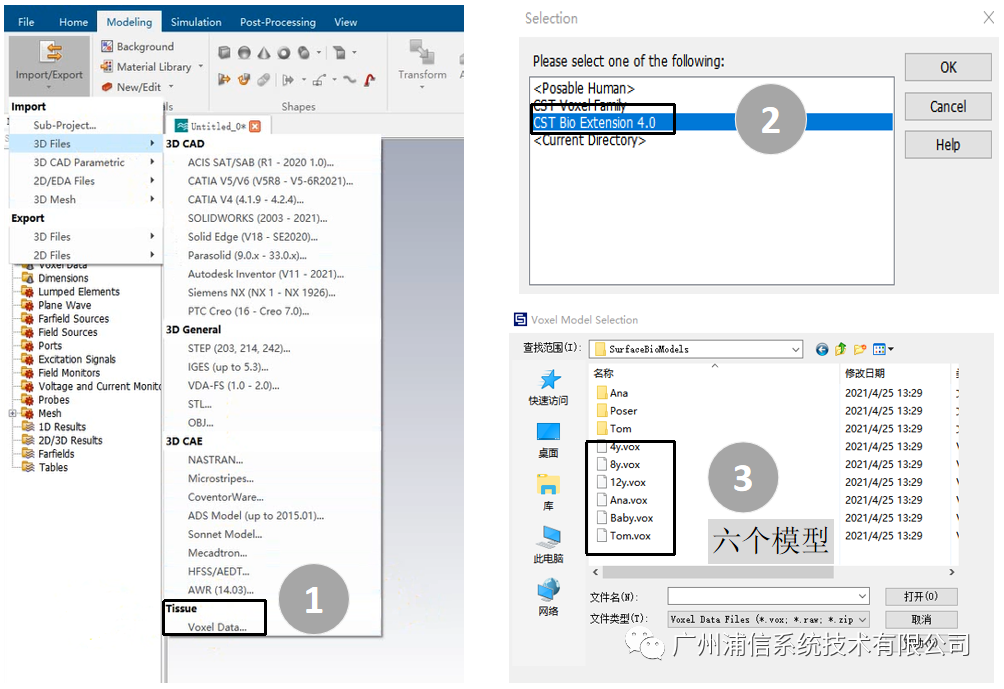

3.3 CST Surface Bio Models導入工程
CST SURFACE BIO MODELS包括Tom, Ana, and 4 children (Baby, 4y, 8y, 12y)六個人體模型。
通過Import →Voxel date導入。
3.4 CST Animal Models導入工程
CST Animal Models 由一只猴子、一只老鼠和一頭山羊，三個動物模型組成。
通過Import →Voxel date導入。

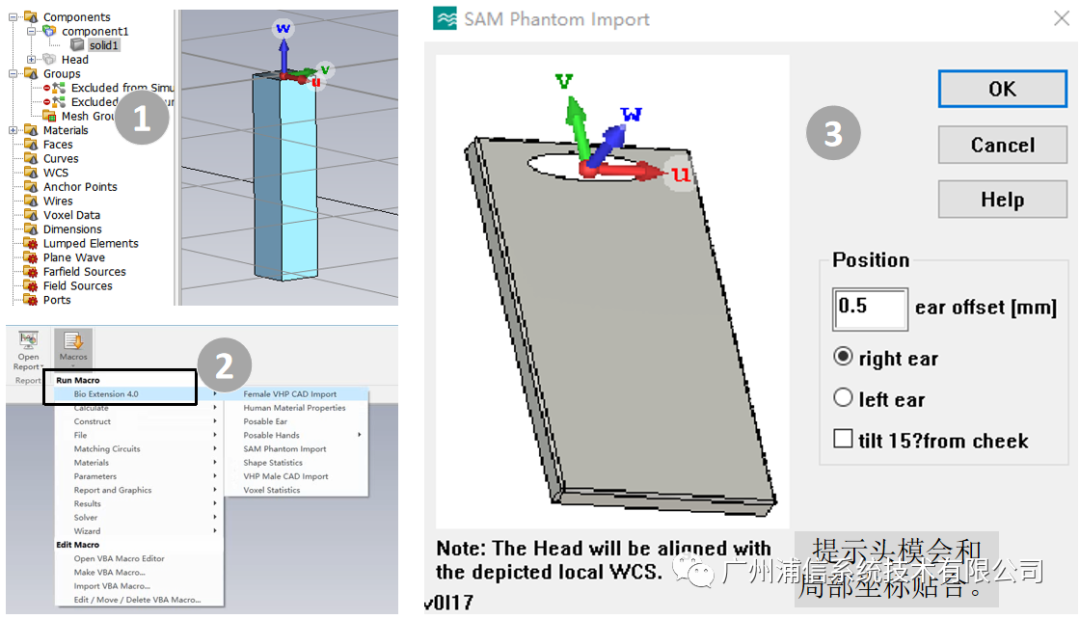

3.5 SAM Head Phantom模型導入工程
（1）先畫參考物，在參考物表面創(chuàng)建局部坐標系；
（2）在導航樹中選中參考物；
（3）執(zhí)行Macro，導入SAM Head Phantom模型。

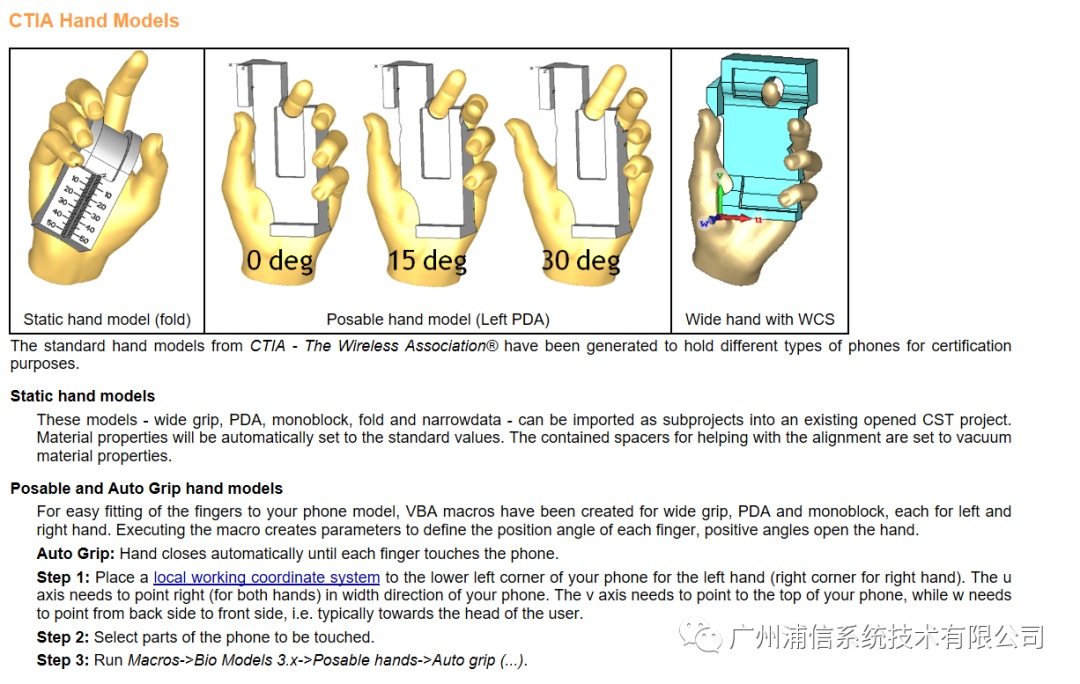

3.6 CTIA Hand Models導入工程
CTIA Hand Models中包含了各種姿勢的手模。
通過Import →Voxel date導入。
用戶可以認真閱讀幫助文檔的介紹了解各個生物模型的特性，根據(jù)自己的需求導入需要的模型。
