CST網格類型（四面體網格和面網格）

Tetrahedral四面體網格，頻域模擬和本征模仿真（F求解器和E求解器）

Surface面網格，積分方程模擬（I求解器）

全局設置

• 每個波長的單元數：此值是模擬的最高頻率。 它定義了用于等于此波長的距離的最小網格單元數。

• 自動：在此模式下，將根據所選的求解器和求解器設置自動選擇網格單元大小。

• 每個最大模型框邊緣的單元：最大單元大小是通過將模型邊界框的最大邊緣除以該數字來計算的。

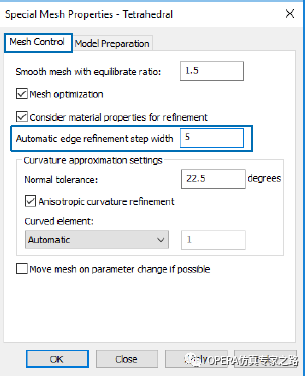

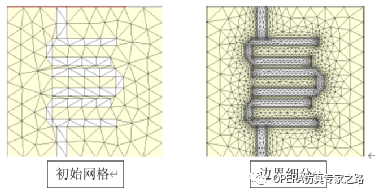

自動邊緣細化

• 可以激活圍繞平面邊緣的細化。

• 僅考慮在Z方向上定向的面。

• 可以通過指定網格元素圍繞精化邊緣的絕對寬度來控制精化。

• 它加快了自適應網格細化的速度。

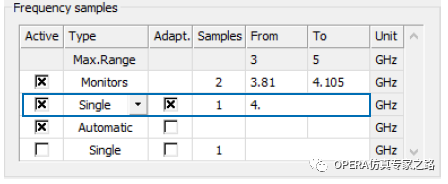

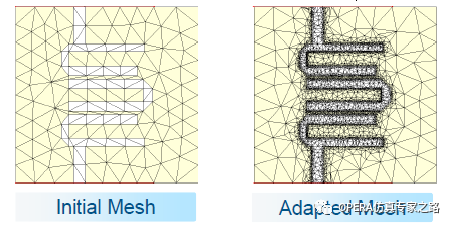

自適應網格細化

• 默認情況下啟用（在fmax處有1個頻率樣本）

• （多頻率）自適應網格細化

• 指定的自適應頻率樣本在寬帶掃描之前被順序處理

• 如果沒有給出自適應頻率，則算法搜索反射系數小的頻率點

4 GHz的網格自適應

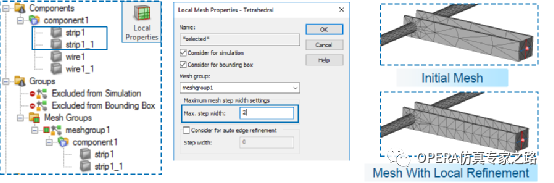

局部網格

• 通過定義網格組并將對象分配給特定組（例如通過拖放），可以將設置應用于單個對象

• 可以為每個網格組定義最大網格步長

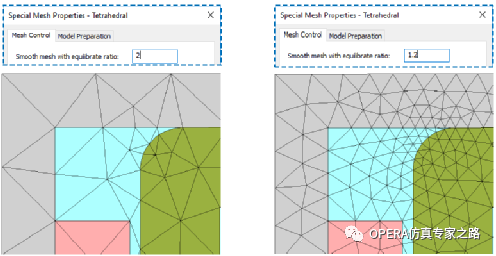

平滑網格

• 它控制相鄰元素之間的邊長比例

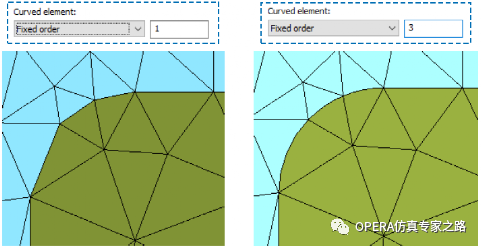

彎曲元素

• 彎曲元素改善了結構的數值表示

• 由四面體網格和表面網格支撐

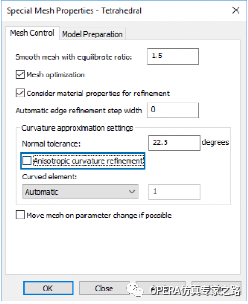

• 各向異性優化會降低網格質量，但減少網格數量

沿90°角的四個元素邊緣，軸向上的邊緣長度更大。

• 沒有各向異性的細分，生成更高質量的網格，但網格單元也更多

沿90°角的四個元素邊緣，軸向上的邊長相似。

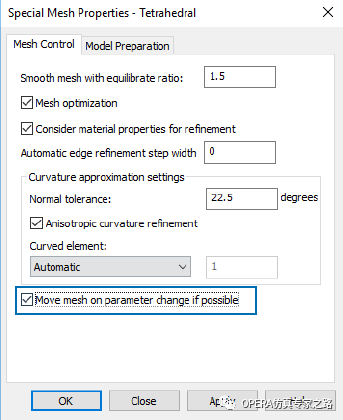

調整網格（MM）

• 在某些結構中（例如空腔濾波器），很小的參數變化對結果有很大的影響。

• 但是，與網格相比，參數變化較小，因此，如果網格略有變化，我們也可以預期這些變化，在網格中也可以看到結果。

• 問題是如何從參數值的變化中區分出網格變化（網格噪聲）的影響。

• 使用四面網格可以將調整網格（MM）成功用于F-Solver的調整和優化。

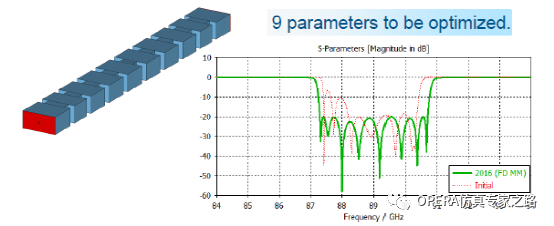

• 優化八階波導濾波器

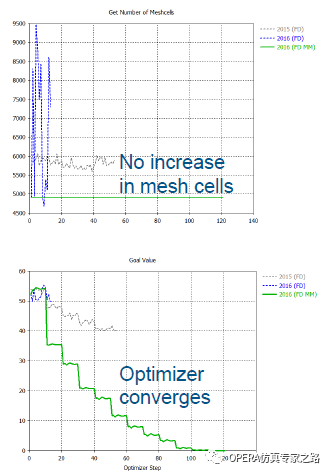

• 使用調整網格技術，網格單元的數量不會像預期的那樣隨著優化器步驟的增加而變化

• 與不使用此功能的情況不同，優化器使用調整網格可以收斂到目標值并達到目標值

四元主導網格

• 可以為曲面網格啟用四元主導網格

• 將生成使用四邊形和三角形元素的混合網格

• 四邊形減少了未知數的總數（尤其是對于扁平零件），從而加快了積分方程求解器的仿真速度
