CST天線仿真如何得到GPS上半球空間的輻射占比
來源：CST仿真專家之路
更新時間：2024-06-26
閱讀：
手機GPS天線測試，除了關心常規指標外，通常還要評估天線上半空間和下半空間的輻射比，以了解GPS天線真正有用的輻射效率有多少。本期將以GPS天線為例介紹在CST中如何仿真GPS上下空間的輻射比。這里用Antenna Magus庫，創建了一個IFA天線用來做本例的演示，如下圖所示：

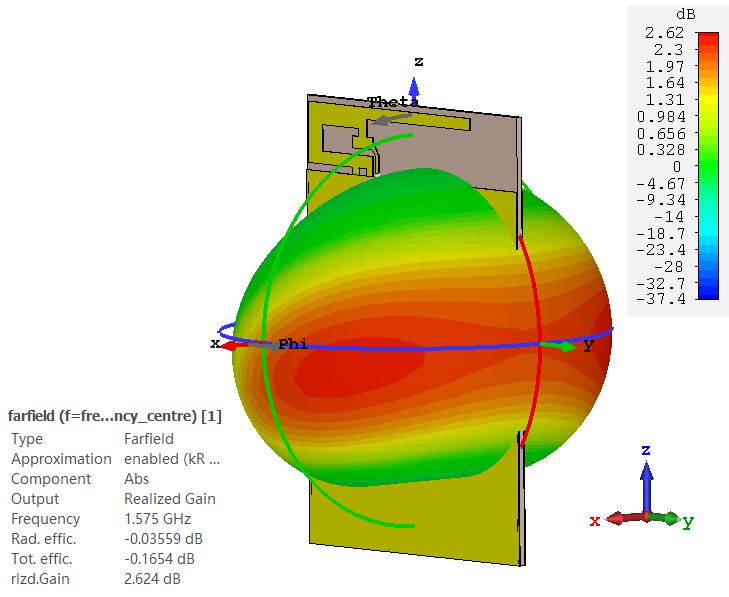

要進行方向圖分析，需要設置一個遠場頻點的監視器，例如1.575GHz。然后仿真得到天線的遠場方向圖如下圖所示：

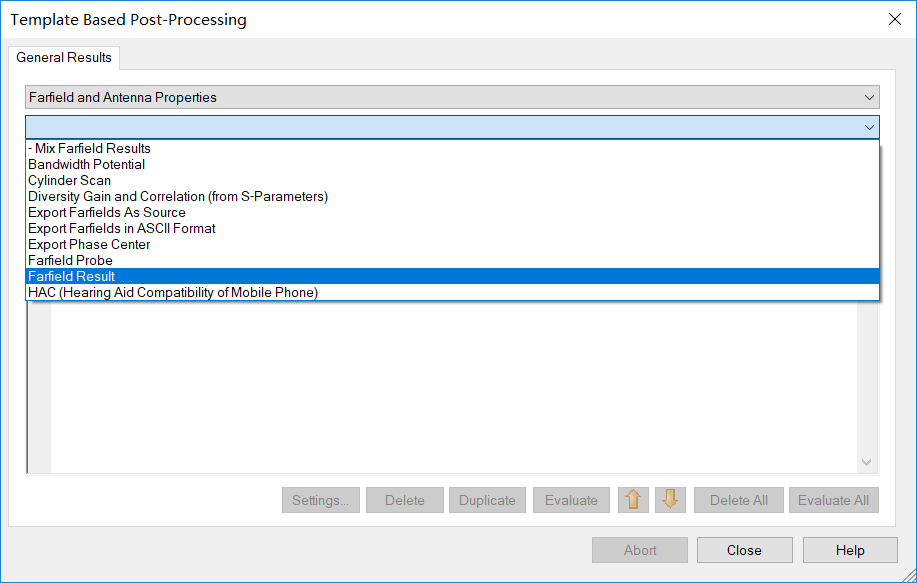

打開后處理模版選擇Farfield Resut，如下圖所示：

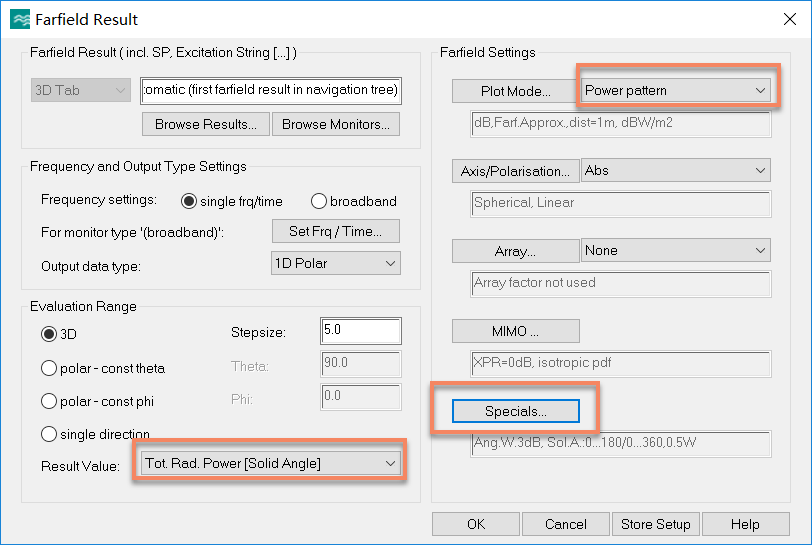

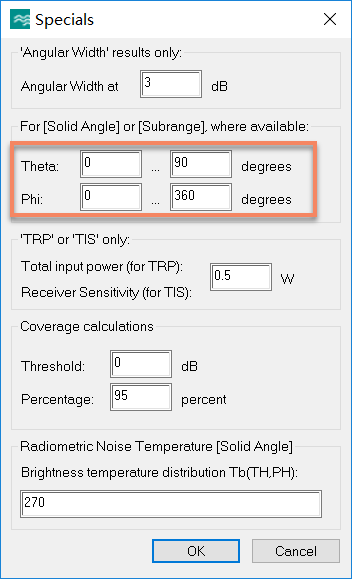

打開Special選項，如果是上半球空間，我們根據全局坐標系，將theta范圍選擇0:90。上半空間設置如下圖所示：

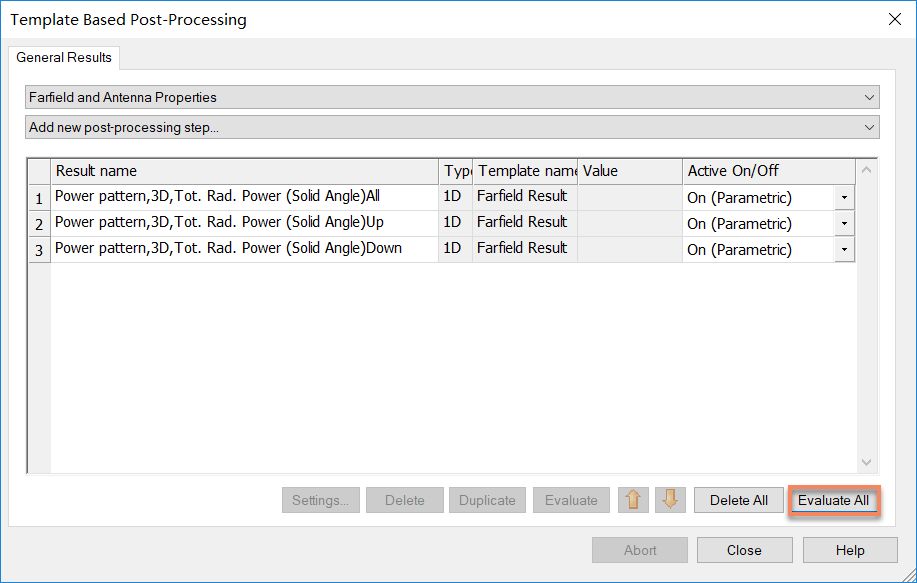

同理下半球空間我們選擇90：180，全空間就是默認的0：180，重復上述操作創建三個后處理，如下圖所示：

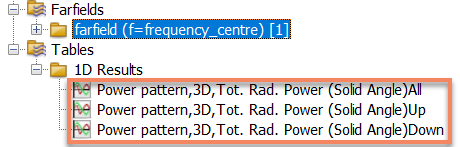

點擊Evaluate All，在導航欄下table下得到結果，如下圖所示：

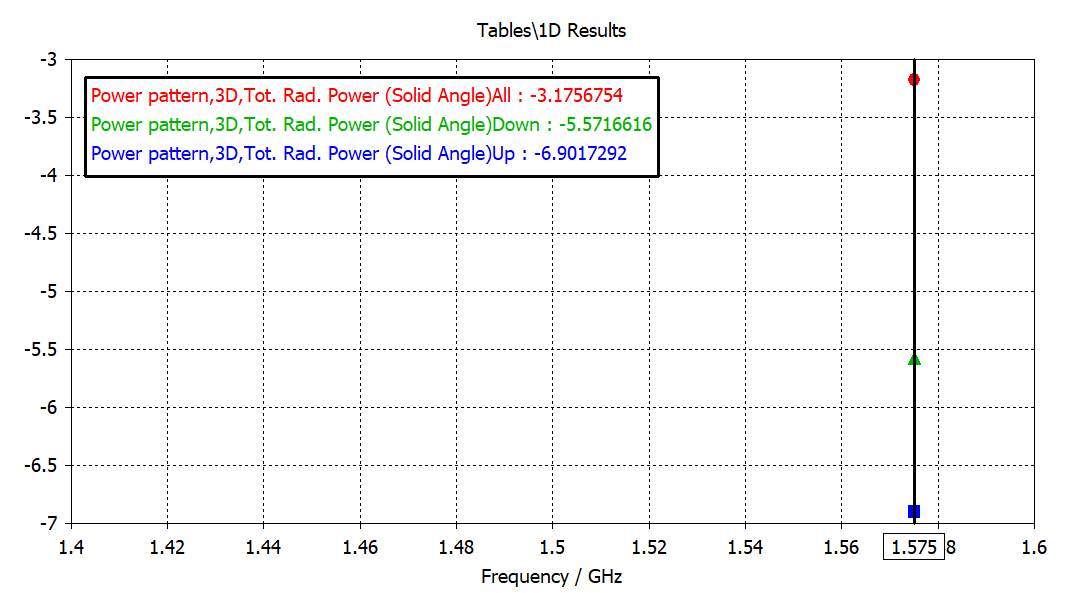

以這個天線為例，其上半空間和下半球空間的比值是-1.33dB，上半空間輻射占比-3.73dB。

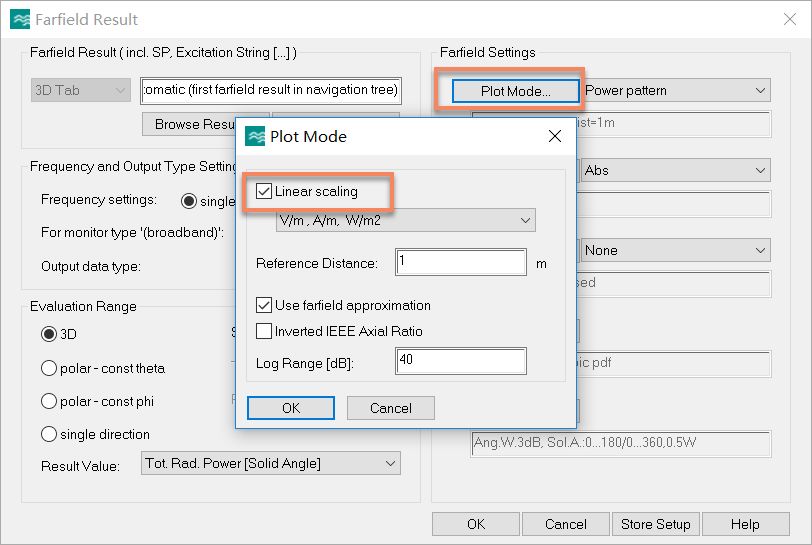

我們也可以將結果用線性顯示。
這樣得到的結果如下圖所示：
這樣的結果更直觀一些，總功率是0.5w，進入天線并被輻射的功率是0.483w，其中0.204向上半球空間輻射，0.277向下半球空間輻射，上半空間輻射占比是0.42。
本期我們介紹了天線前后輻射比的后處理使用方法。
