如何獲取壓變電容（變容二極管）的電容曲線

變容二極管(Varactor Diodes)又稱"可變電抗二極管"，是利用PN結反偏時結電容大小隨外加電壓而變化的特性制成的。反偏電壓增大時結電容減小、反之結電容增大。

1.   電容隨電壓變化的曲線

由于沒有時間因素，可看成LTI系統，穩態就可以用S參數任務計算SYZ矩陣，后處理有從SYZ參數提取電容C的模板。

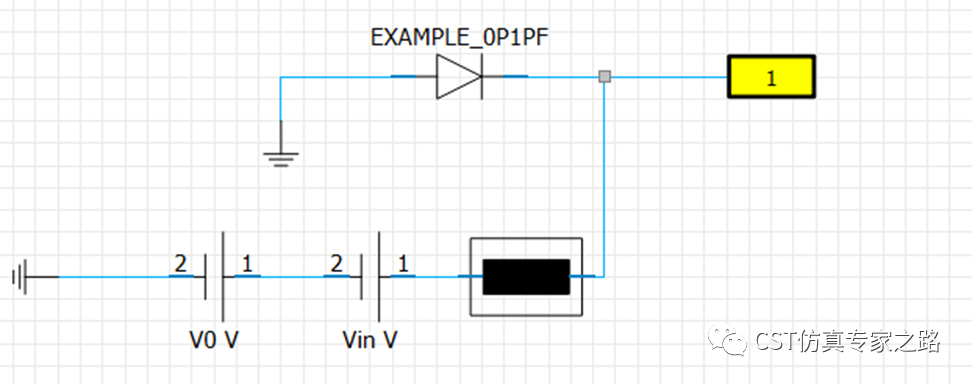

搭建電路，用DC電壓Vin參數控制二極管的負電壓，再用無窮大的電感只讓DC過（也叫DCFEED模塊）：

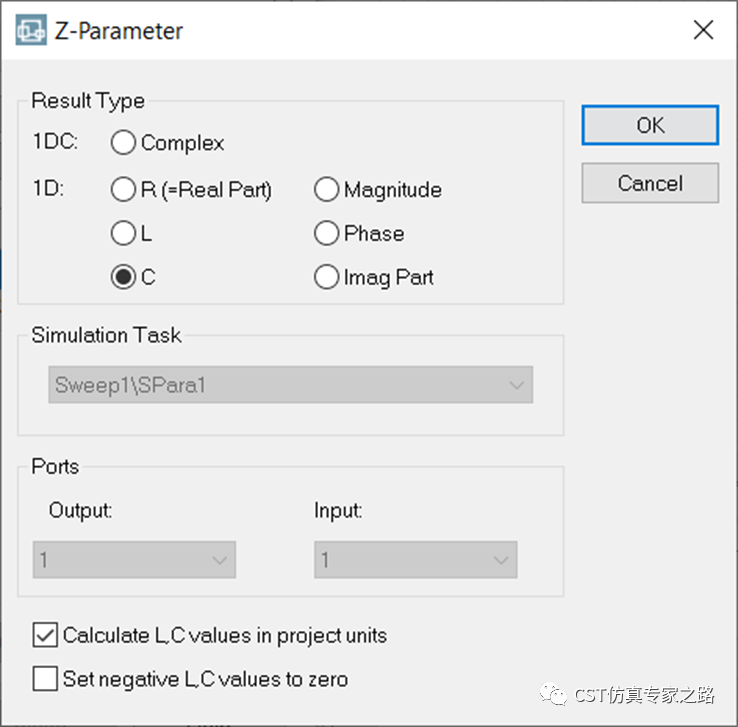

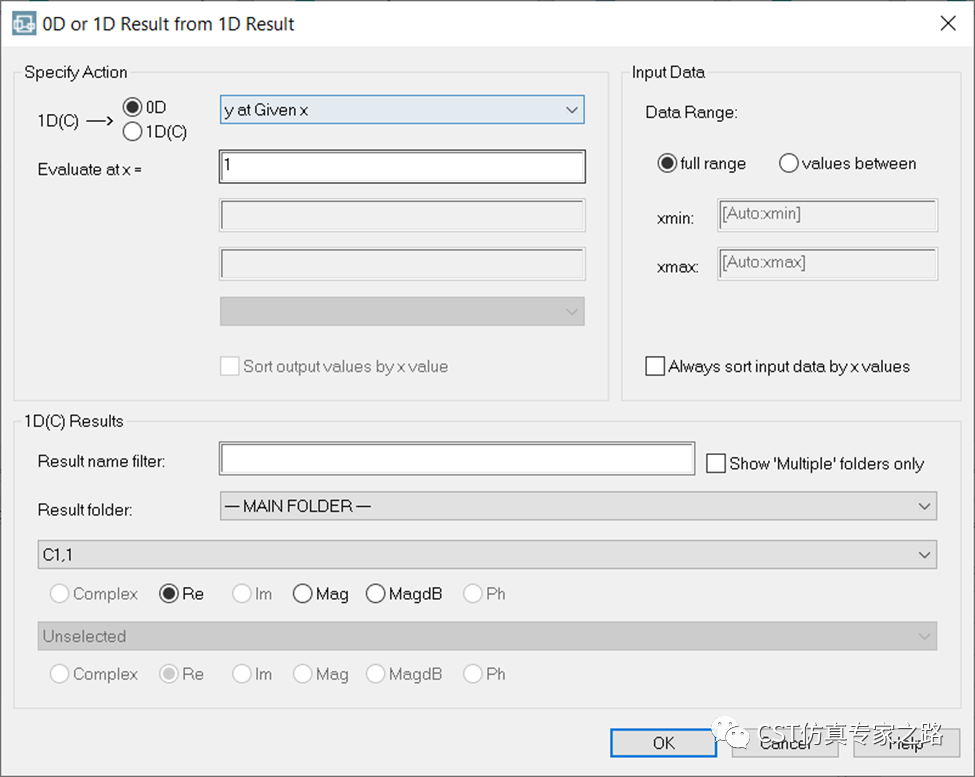

添加S參數任務和掃參任務，S參數設置頻率范圍，比如0-100MHz，然后添加后處理任務，提取電容值和1MHz的電容值：

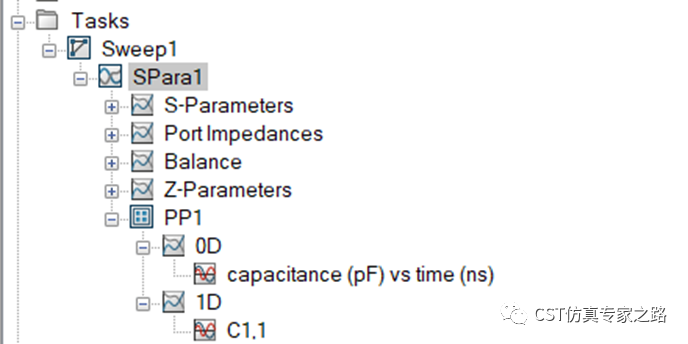

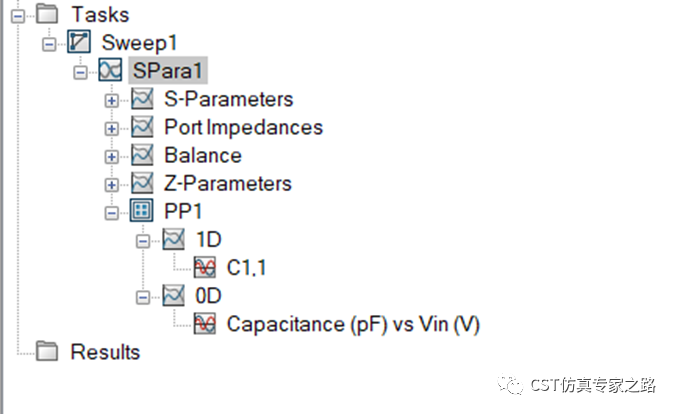

起個好名就行了：

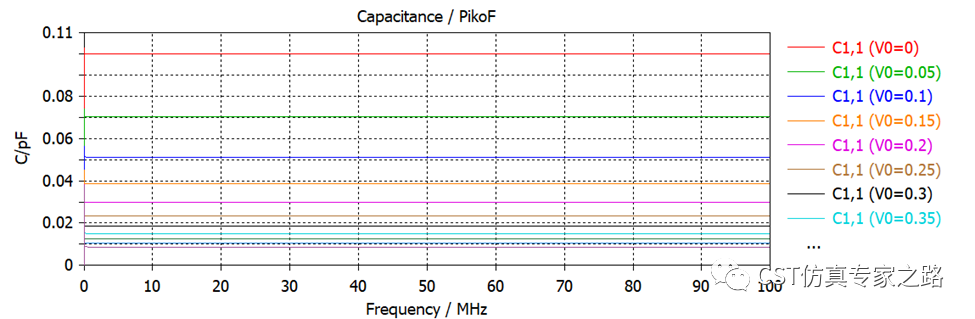

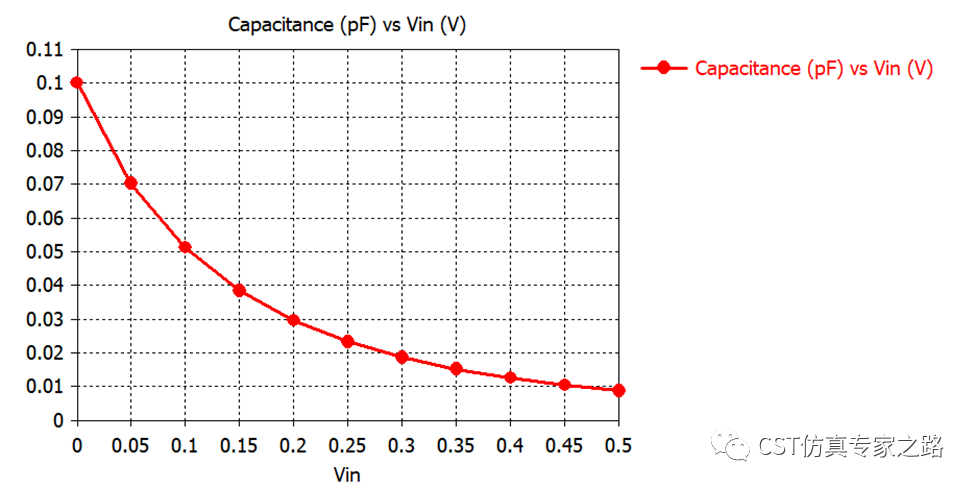

更新掃參任務，獲得：

2.   電容隨時間變化的曲線

這個就略復雜一點，需要一點技巧，因為隨時間變化的電壓就不算穩態了，S參數不能直接計算;但是我們可以把每個時間點當作一個穩態，然后掃參時間就可以了。

這里我們以一個100MHz的正弦變化的電壓為例，搭建電路：

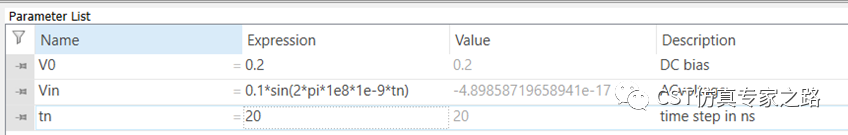

設置時控電壓參數：

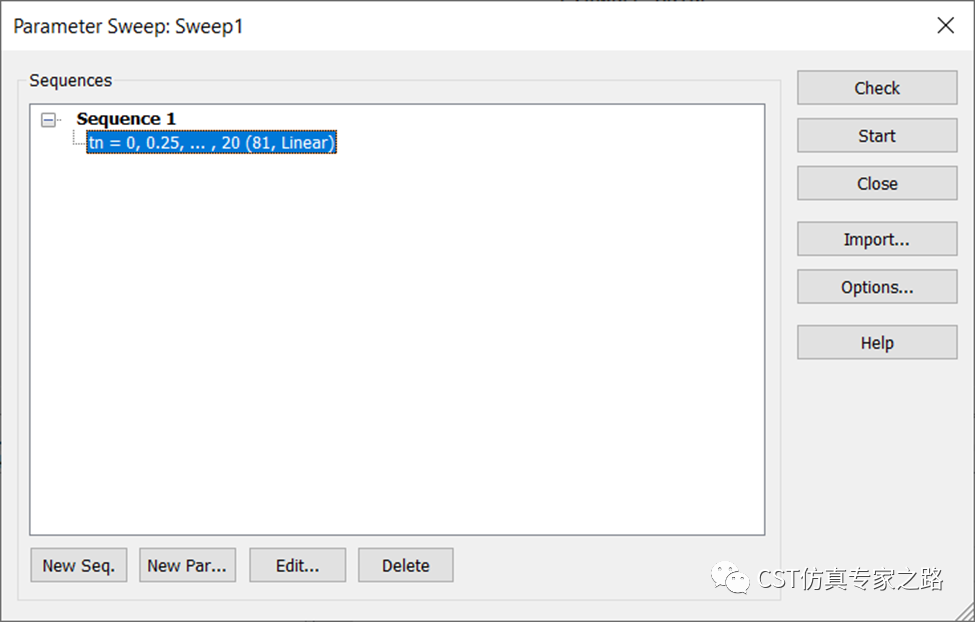

AC電壓0.1V，DC電壓0.2V，所以兩個周期20ns內，壓變范圍為0.1-0.3V，對照上文的壓變電容曲線，可以預計電容值在0.02-0.05之間非線性變化。添加掃描任務：

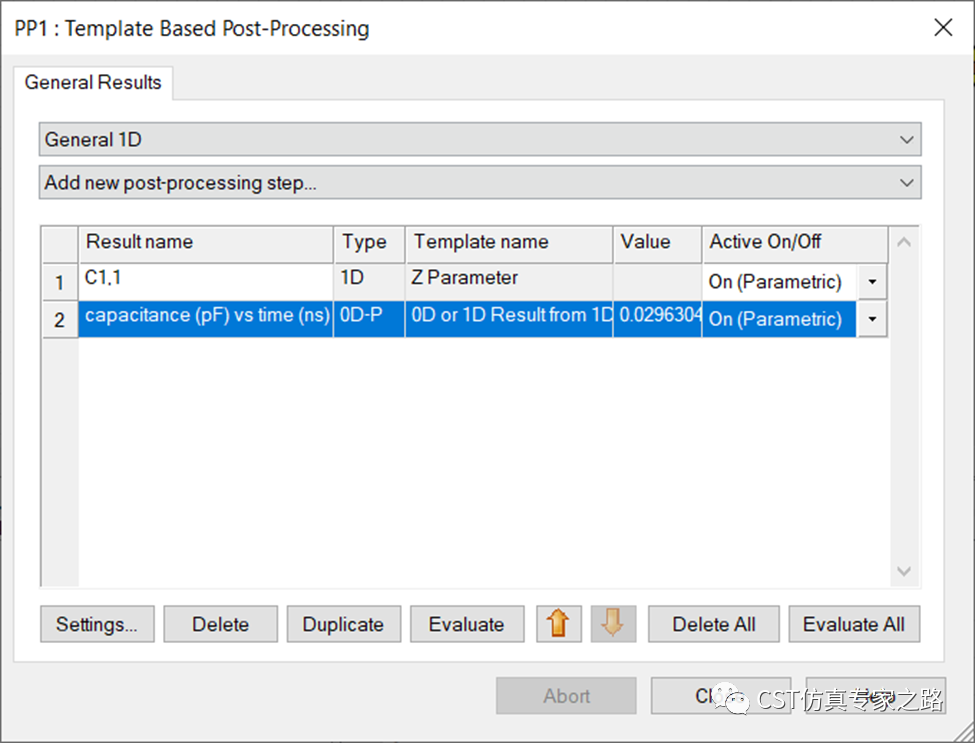

修改后處理名稱：

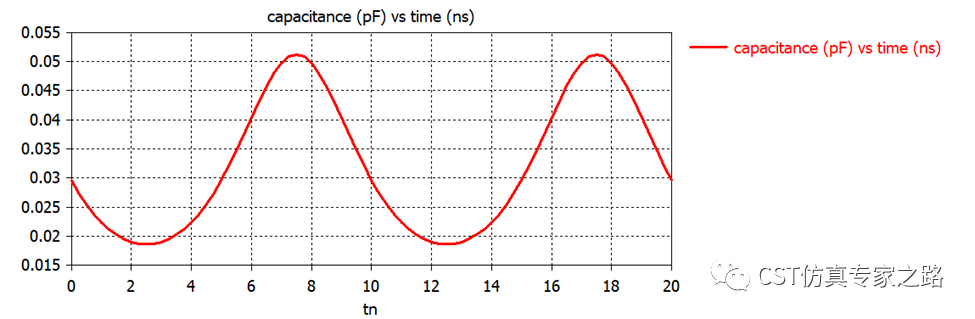

運行掃參得到：

小結：

1．壓變電容可以以二極管+SPICE模型的形式在CST電路中使用。

2．提取電容的最簡單方法就是通過S參數，但是不同的電容曲線需要用戶理解信號系統的特性，分別使用一點小技巧。
