電磁熱耦合計算探討四--完結

今天直白的將電磁熱耦合這個話題用一個真實的用戶案例來做個結尾。點到為止~

加熱線圈實圖如下：

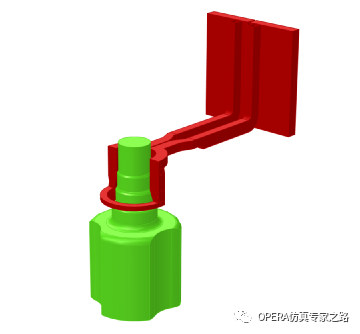

帶模型加熱線圈的CAE模型如下：

仿真的目的是研究加熱電流頻率變化對工件表面 內部溫度的影響。達到可控“熱設計”。

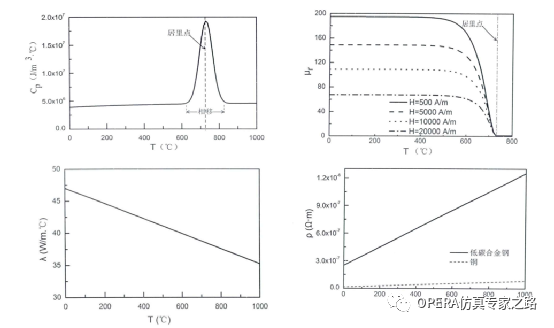

整個計算過程考慮了溫度影響材料比熱容、相對磁導率、熱導率、電導率，附上材料的數據曲線：

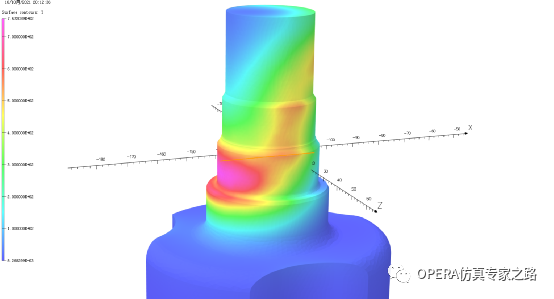

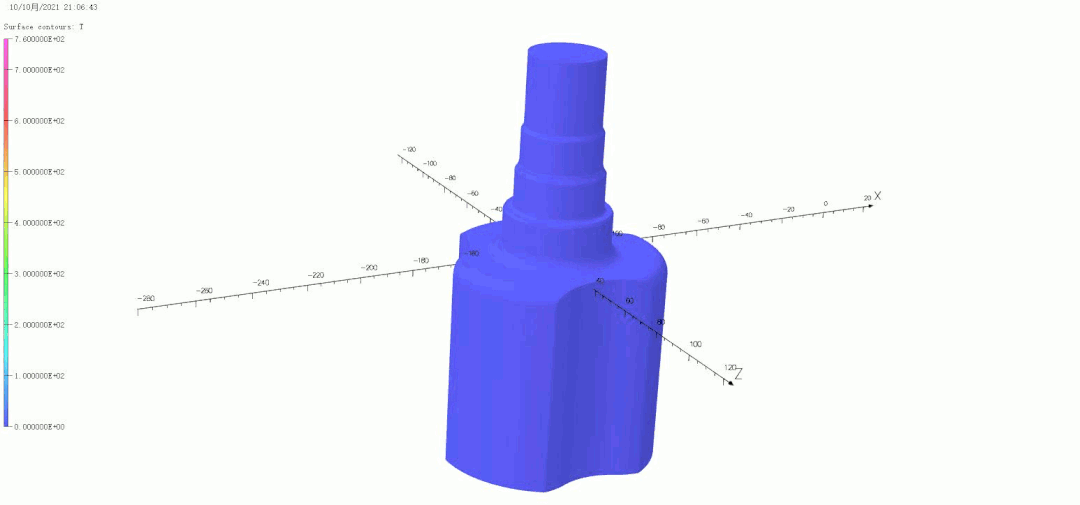

加熱時間4秒，頻率分別計算了6k、7k、8k、9k的工況，如4秒后的6KHz溫度分布云圖：

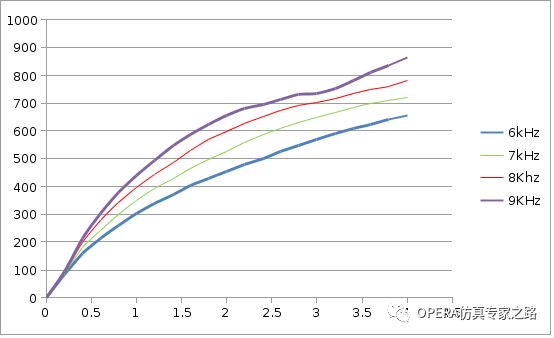

4個頻率下的熱點溫度曲線對比：

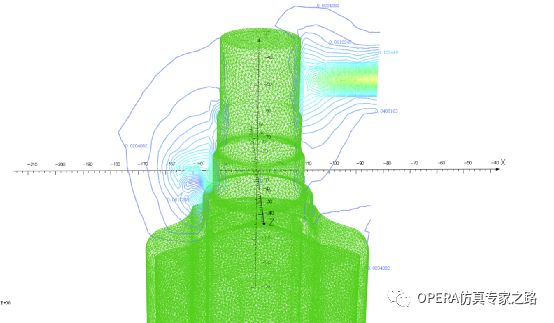

中心面磁力線分布：

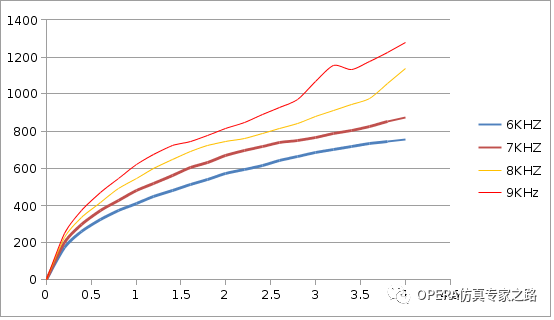

研究不同頻率，同一位置（工件表面）的溫度變化：

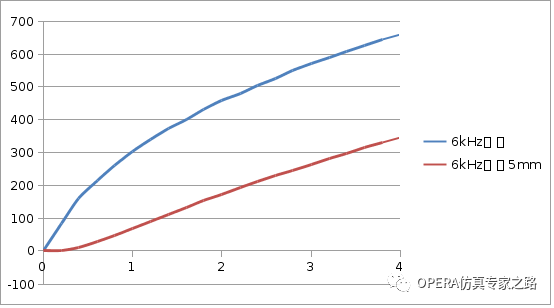

6KHz下內表面和外表面隨溫度時間變化的曲線：

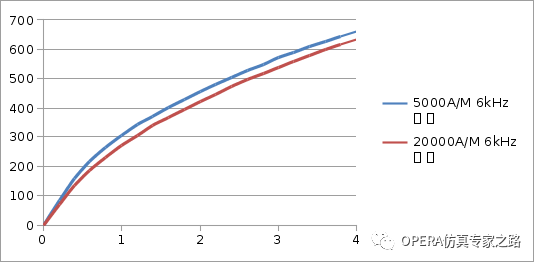

研究外加磁場大小對于表面溫度的影響：

很多類似的曲線這里不羅列了點到為止，還可以計算下6KHz下的加熱效率：

可以基本判斷頻率到一定大小表面溫度變化和內部溫度變化快慢、趨勢都有不同，對工件不同位置產生的效果也不同。說明需要精確制熱，對電流大小、線圈形狀（加熱位置）都是需要做設計計算的。并非一位的增大頻率即可，頻率高了集膚效應明顯對表面會有更明顯的效果，對內部加熱效果可能會更差。

感應熱的話題就討論到這吧，細節溝通私我，咱們case by case，如果是需求正版軟件，聯系我：）

最近在測試全新的2D，準備在隨后的文章中寫點我認為很有價值和特點的東西。

同時期待下快要到來的2022版本，準備第一時間測試發布下變化。
