如何仿真Coverage Efficiency和Coverage Threshold

本期介紹如何仿真Coverage Efficiency和Coverage Threshold。最近5G天線的研究非?；馃?，我們?cè)俑乱黄脩舻男枨蟆?/p>

首先我們用CST自帶的一個dipole demo來做演示，仿真完成后會得到一個天線的3D方向圖，這里dipole的蘋果圖如下圖所示：

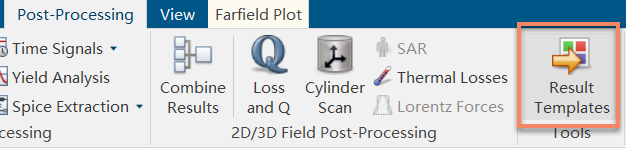

點擊Post-Processing下的Result Templates如下圖所示：

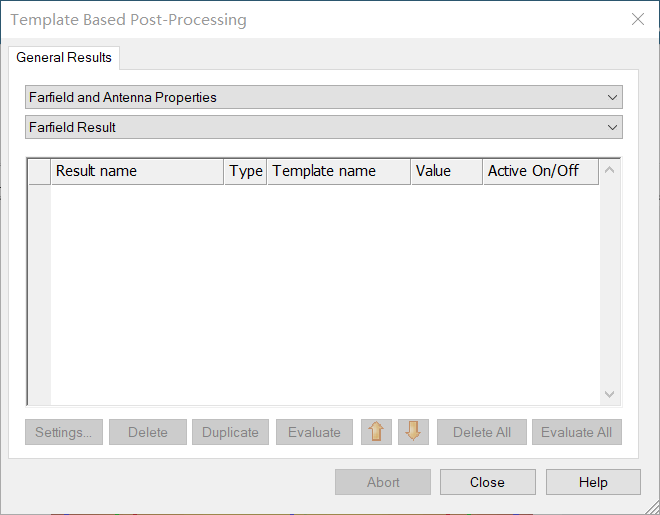

選擇Farfiled Result如下圖所示：

選擇All setting進入如下設置頁面：

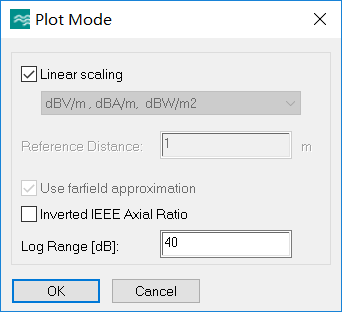

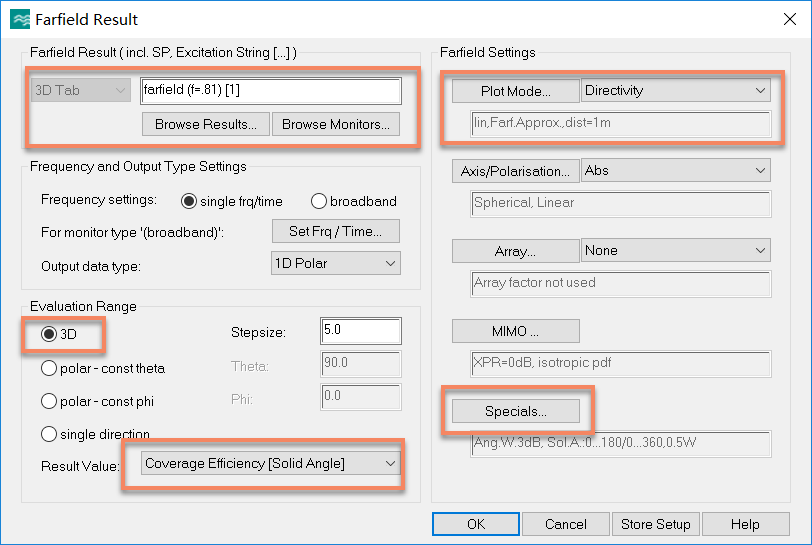

上圖中我們需要在Browse Result中選擇需要分析的方向圖（包括Total Scan后的結果），在Evaluation Range下選擇3D，并選擇Coverage effiency來分析方向圖對某一給定門限下的覆蓋率。Plot Mode下給為線性如下圖所示：

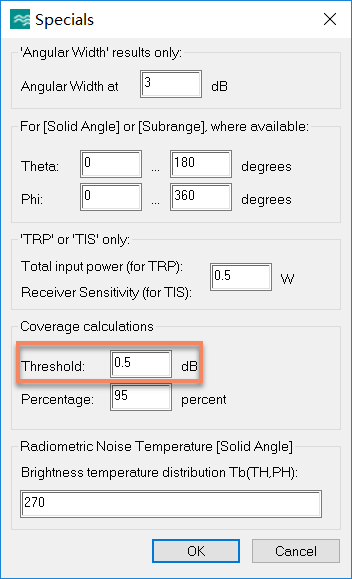

點擊Special設置門限值，這里講Threshold設為0.5dB，即分析方向性系數（增益）大于0.5dB的比率，如下圖所示：

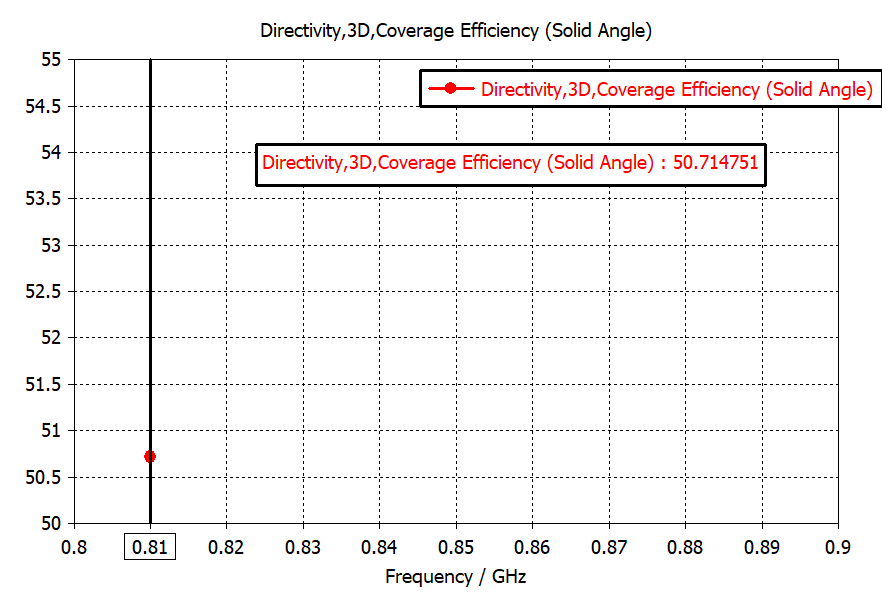

點擊Evaluate，得到下圖的數值，即空域內50.7%的方向性系數大于0.5dB。

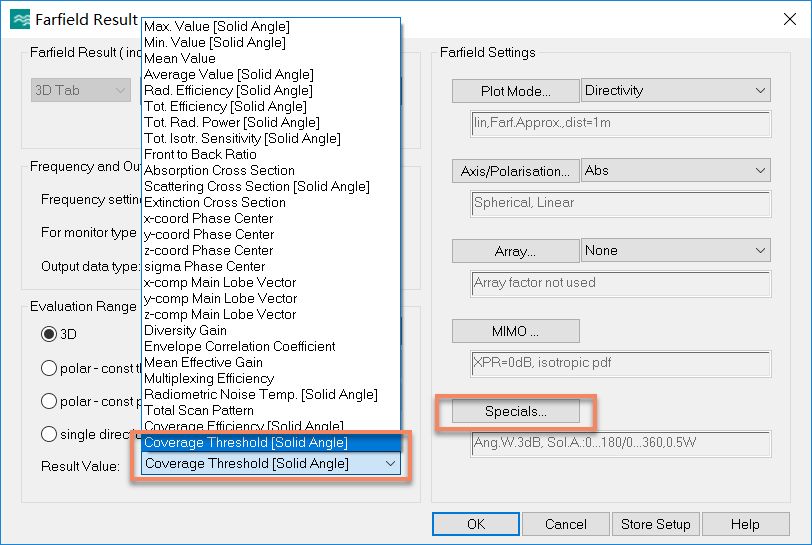

我們?cè)倩氐絼偛臕ll setting界面下，把分析的內容改為 Coverage Threshold，如下圖所示：

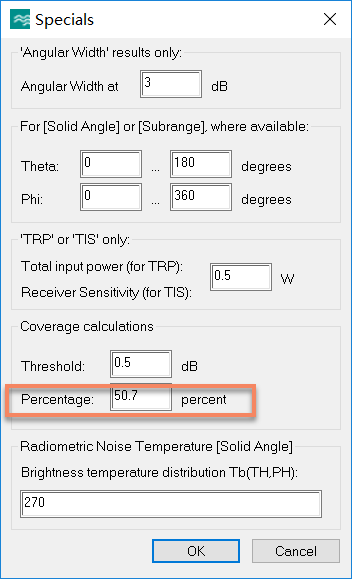

點擊Special，將percentage改成正好剛才算出來的50.7%,進行一下驗證，如下圖所示：

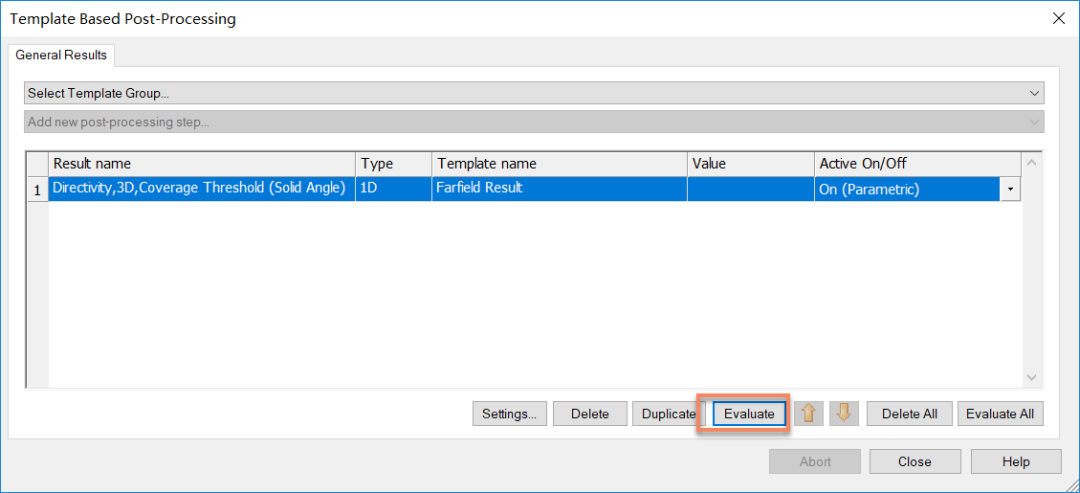

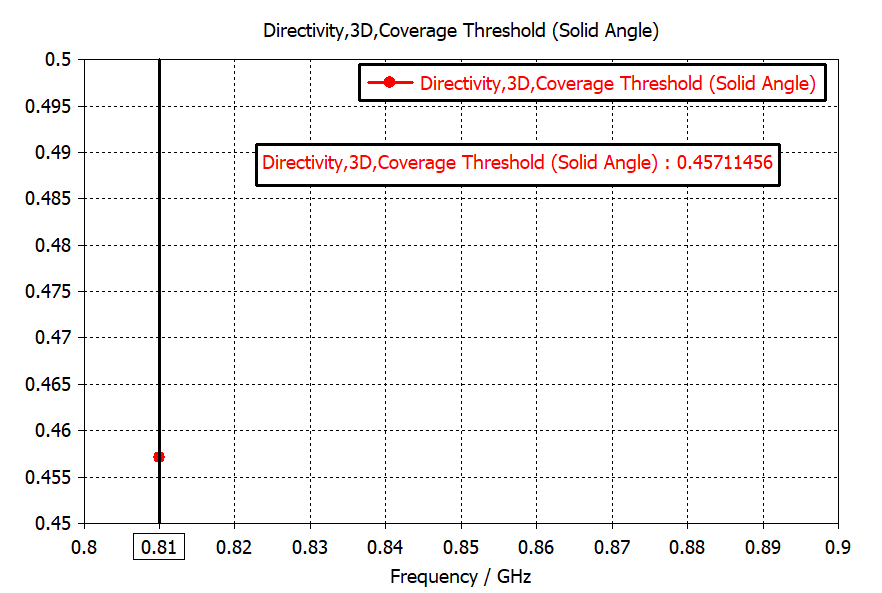

點擊Evaluate，得到下圖的數值，即空域內50.7%的方向性系數大于0.457dB。

這兩者略有差距是因?yàn)?D方向圖是5°間距的采樣，提高采樣精度后可以分析得更準確。
