如何用CST的A求解器仿真目標的散射場

CST完備的技術在微波工作室里包含了各種算法，詳見：CST軟件發展歷程 - 完備的技術。

電磁仿真中的近場結果通常仿真的是總場，那有沒有辦法僅僅只得到散射場呢？

本期我們介紹如何用CST仿真散射場。首先先介紹用A求解仿真散射場的方法。

Step0 準備場源以及散射體模型

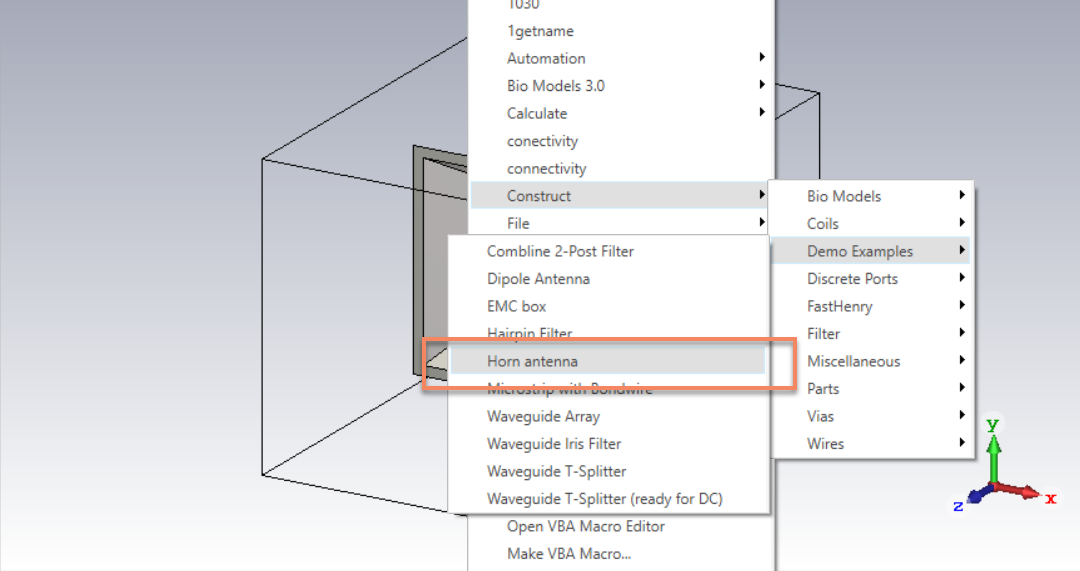

先看一下模型。是模擬一個喇叭照射一個圓球的例子，因?yàn)槭茿求解器，所有喇叭必須用遠場源或者近場源代替，本例子中的喇叭用的是CST宏的喇叭，生成并導出成近場源。如下圖所示：

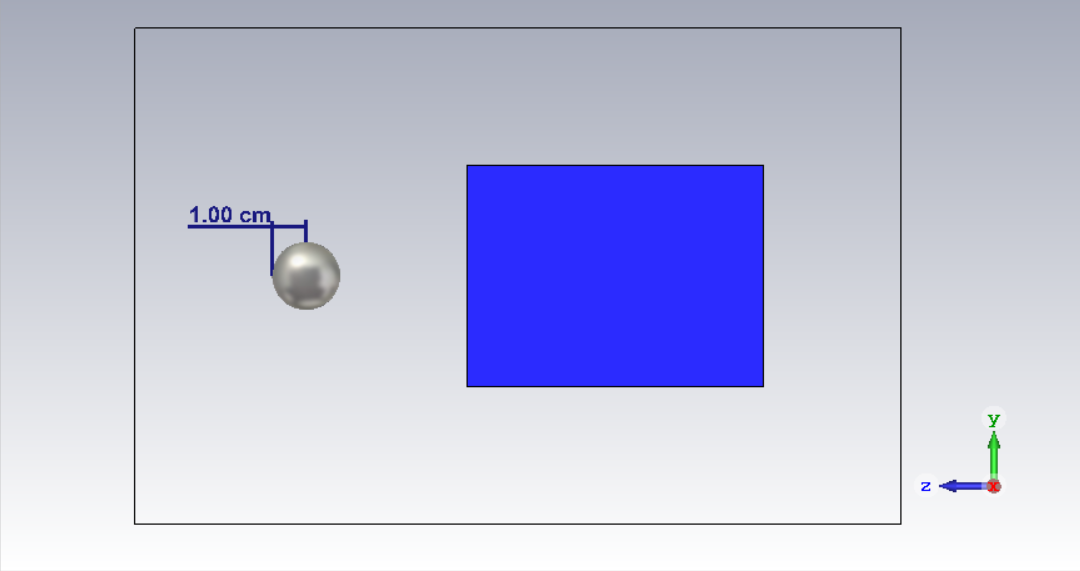

這里我們用的是近場源，所以需要設置一個場源監視器，仿真完成后會生成一個近場源文件*.ffs，把場源文件導入到模型后，總的模型如下圖所示：

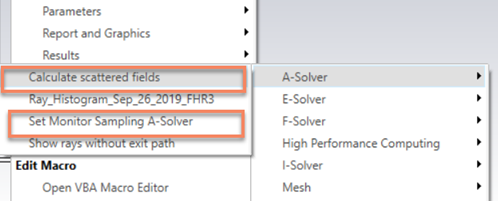

Step1 運行宏Calculate scattered field

可以設置得到的是散射場還是總場

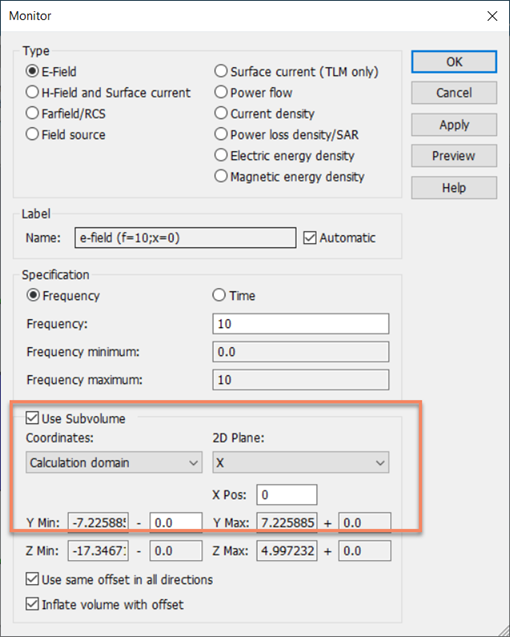

Step2-1可以設置監視器,注意是一個面的場

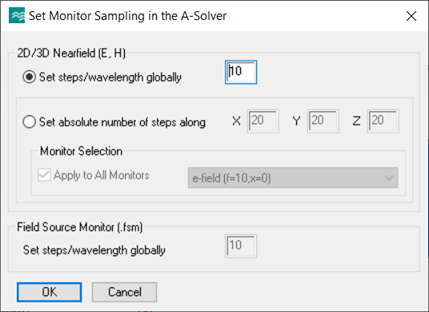

Step 2-2 運行宏Setmonitor Sampling A-solver

進行完以上設置，接下來就可以正常仿真了。

Step 3-1 查看近場結果

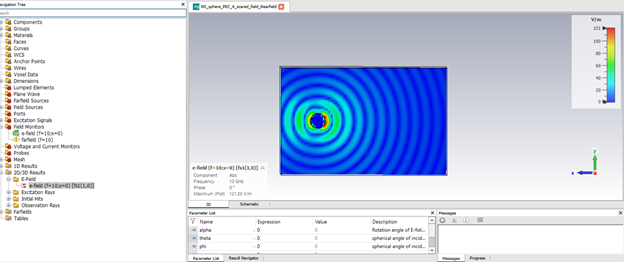

 我們可以看到仿真得到的場是只有散射場的部分，已經去除了喇叭的輻射場的結果了，如下圖所示：

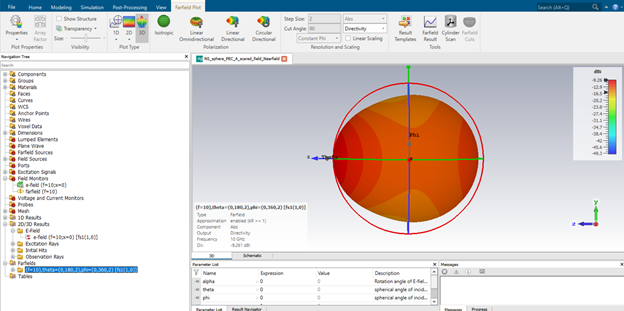

Step 3-2 查看遠場結果

這樣就可以得到A求解器仿真散射近場和遠場的方法了。

后續我們會介紹I和T和F求解器的做法。下面先做一個簡單的預告：

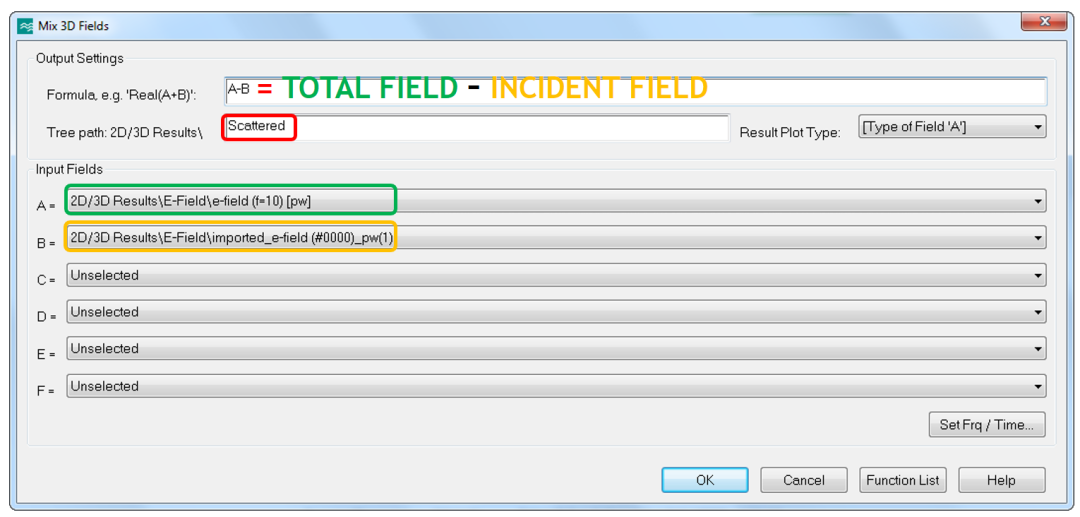

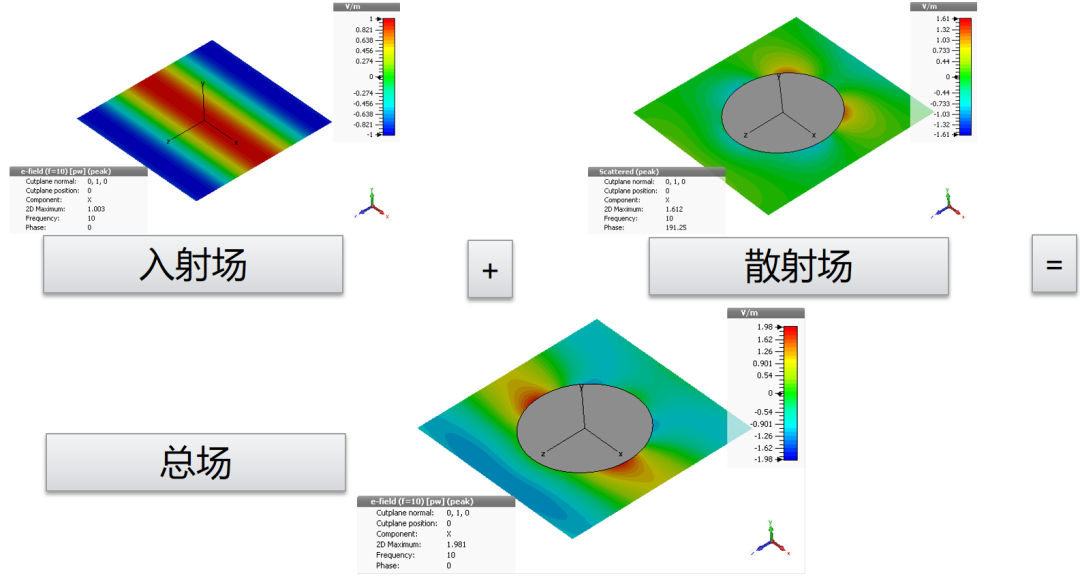

簡單來看，T和F需要仿真有無散射目標的兩組結果，并通過后處理把場結果相減。即散射場=總場-入射場。如下圖后處理Mix3D合成場的方法

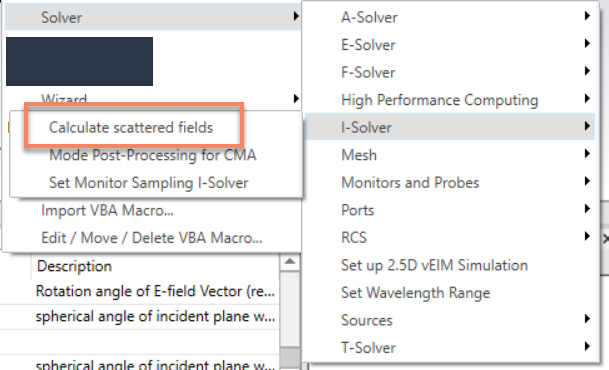

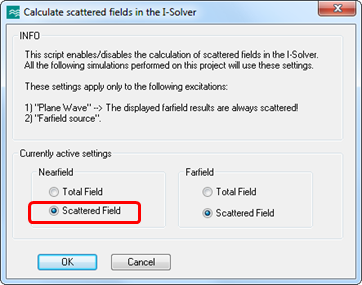

I求解器則可以利用自帶的宏和A類似的方法去切換。如下圖：
