如何使用敏感度分析sensitivity analysis - 功分器F-GP求解器

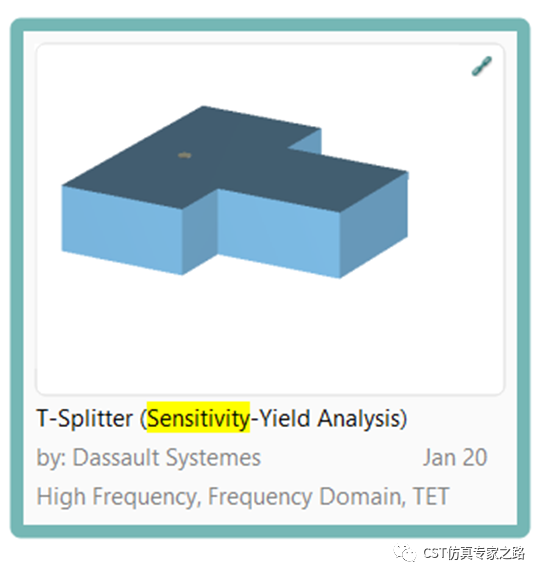

我們介紹一個自帶案例，與直接使用參數配合頻域ROM算法不同，這回我們演示constraint參數配合頻域通用算法。以自帶T分器為例：

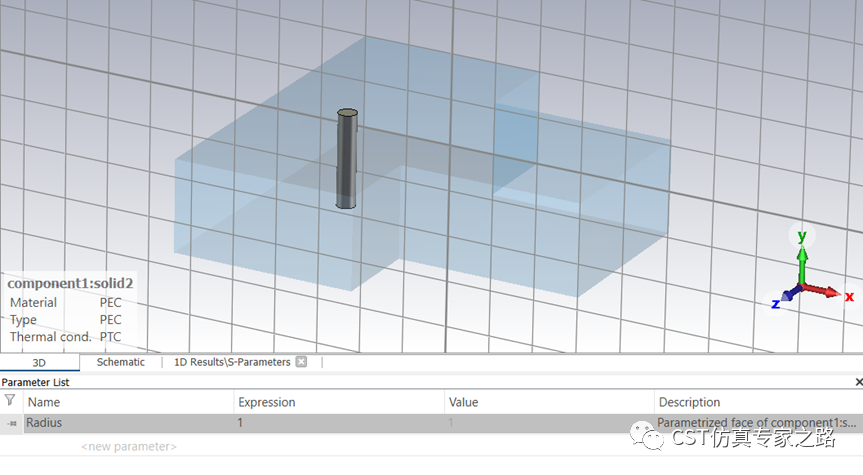

其中有一個參數控制了金屬柱的半徑，初始值為1：

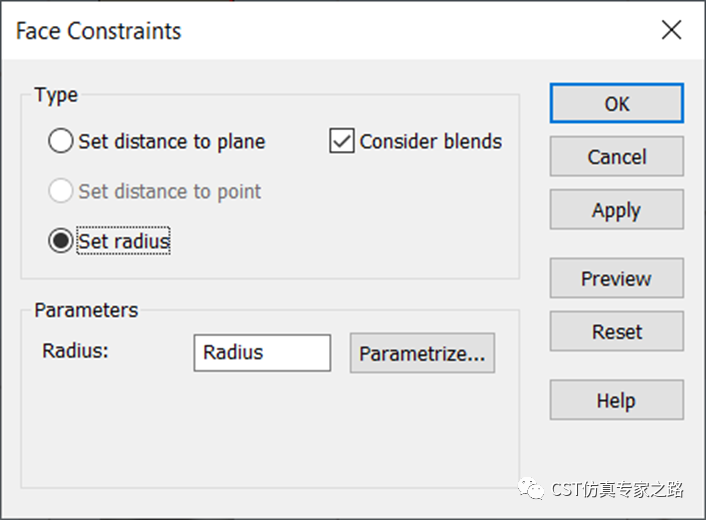

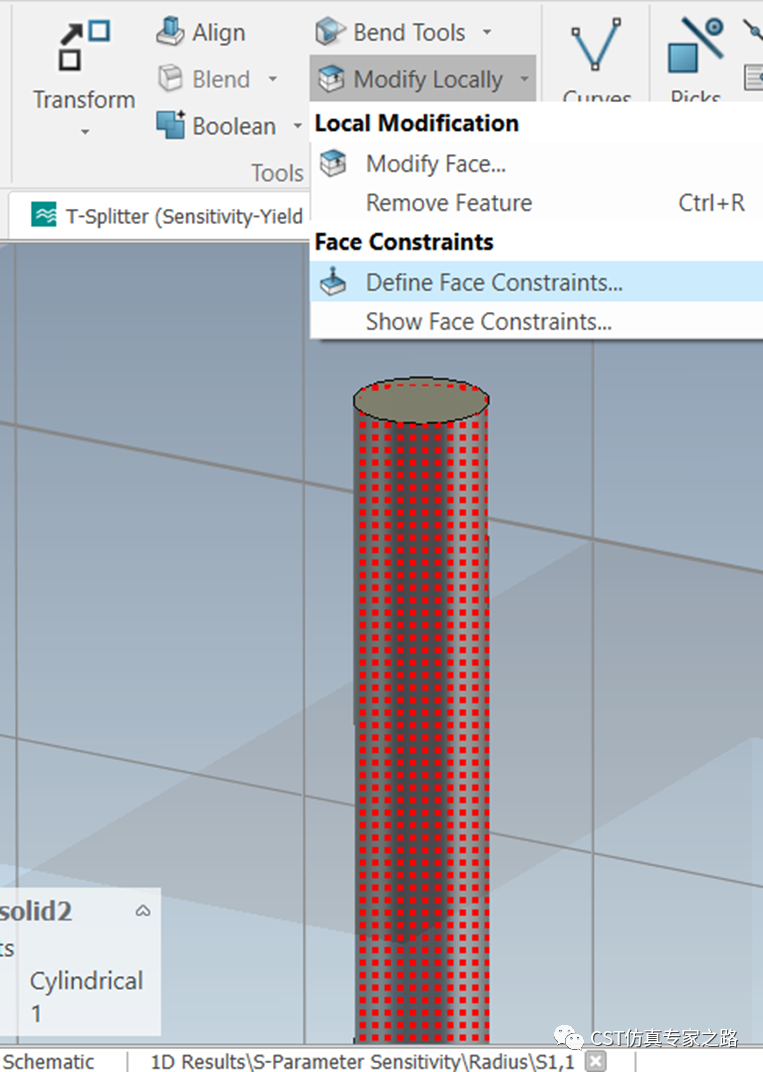

這個參數是個constraint，添加方法是這樣的：

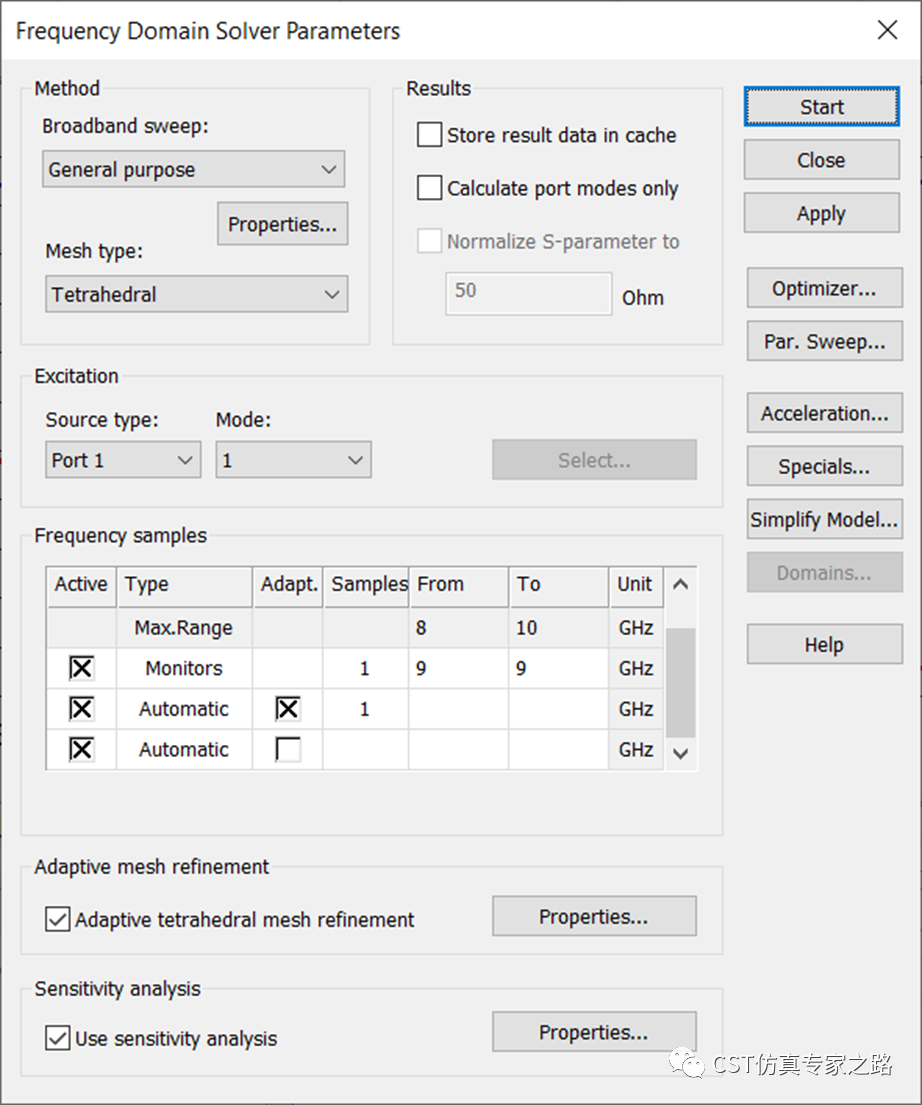

查看頻域求解器：

可見只激勵了一個端口，模式為一般模式GP，最下方開啟了敏感度分析：

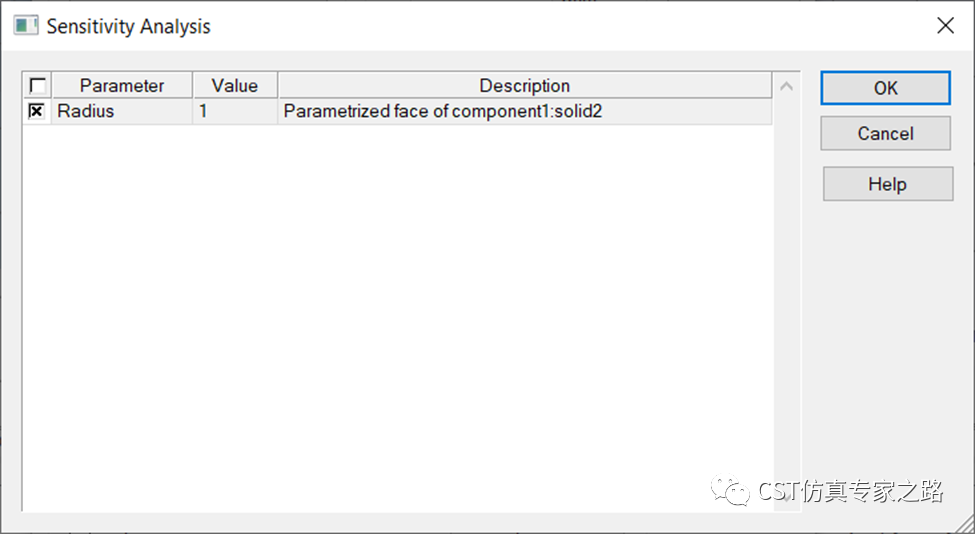

點擊屬性查看，參數已選：

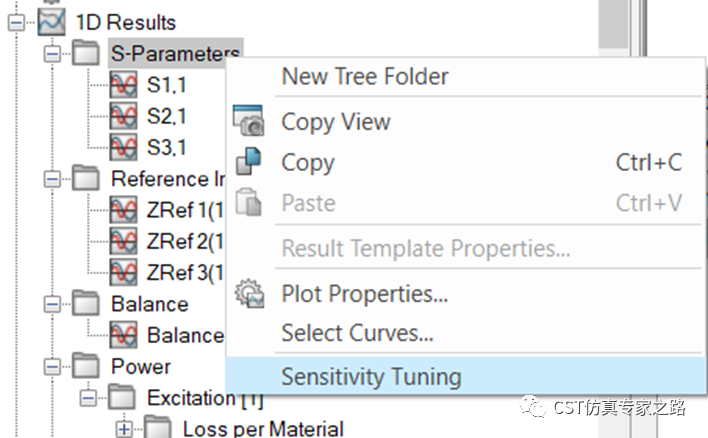

正常頻域仿真，結束后右鍵點擊S參數結果文檔，啟動敏感度調試（自帶案例敏感度結果都在，無需仿真。）

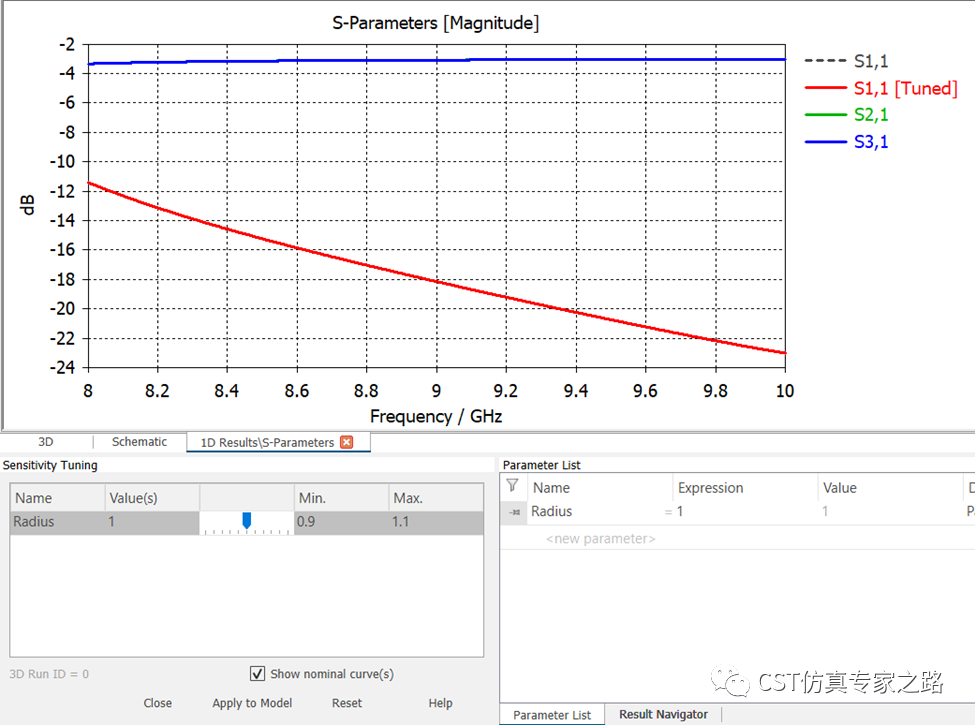

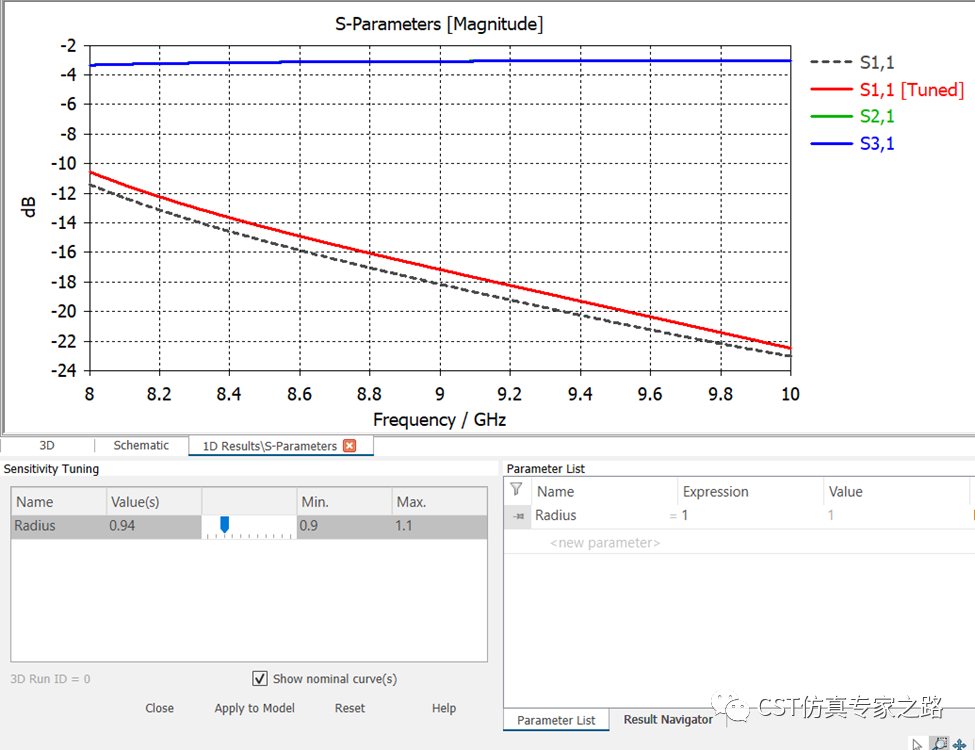

滑軌出現，可左右滑動查看該參數對S參數結果曲線的影響：

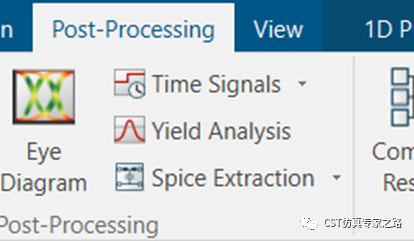

后處理中，可設置收益分析yield analysis，

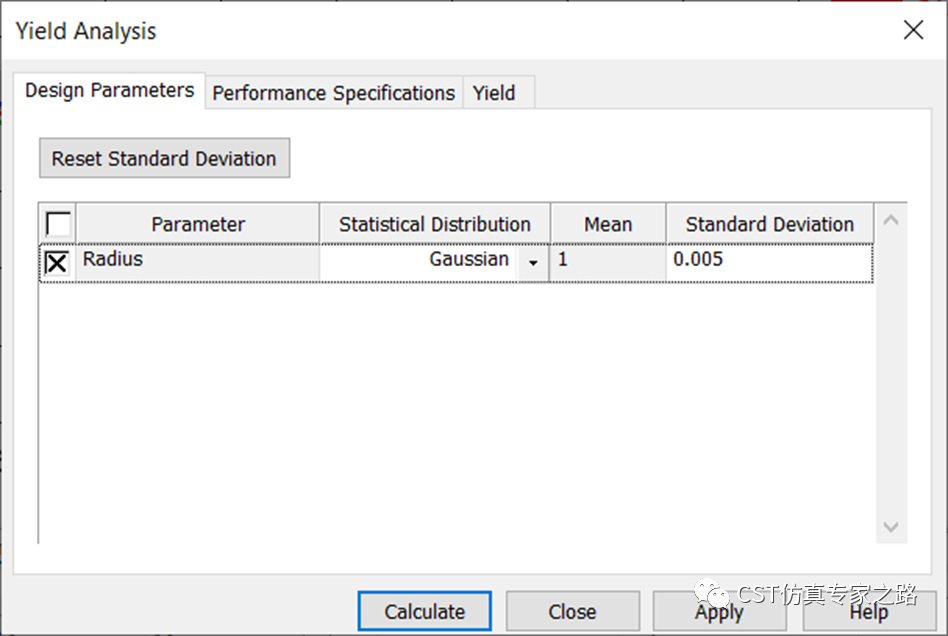

 這里對該參數設定正常的正態分布，模擬工藝上的統計誤差：

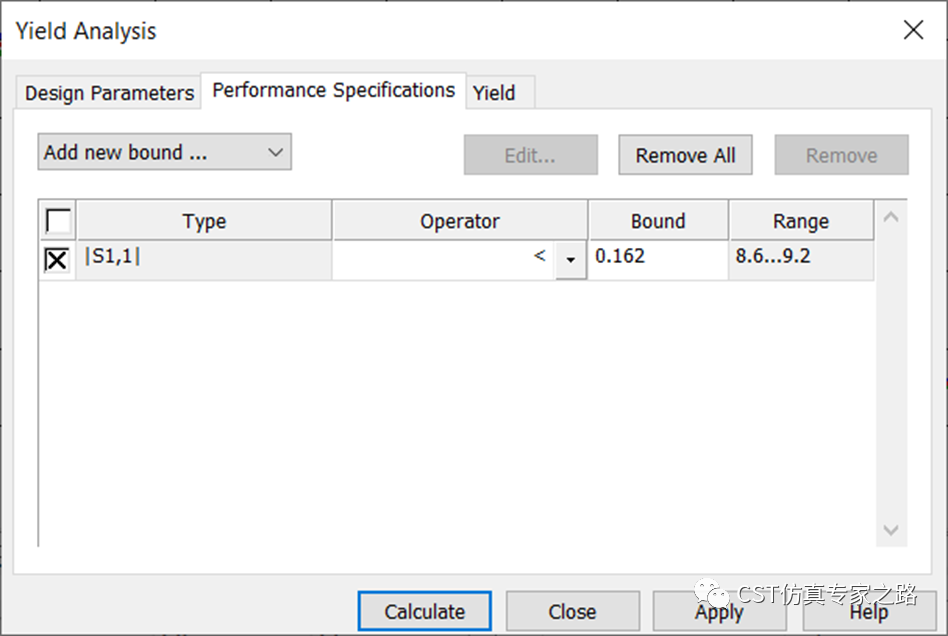

性能指標頁下，我們希望線性S11小過一定值：

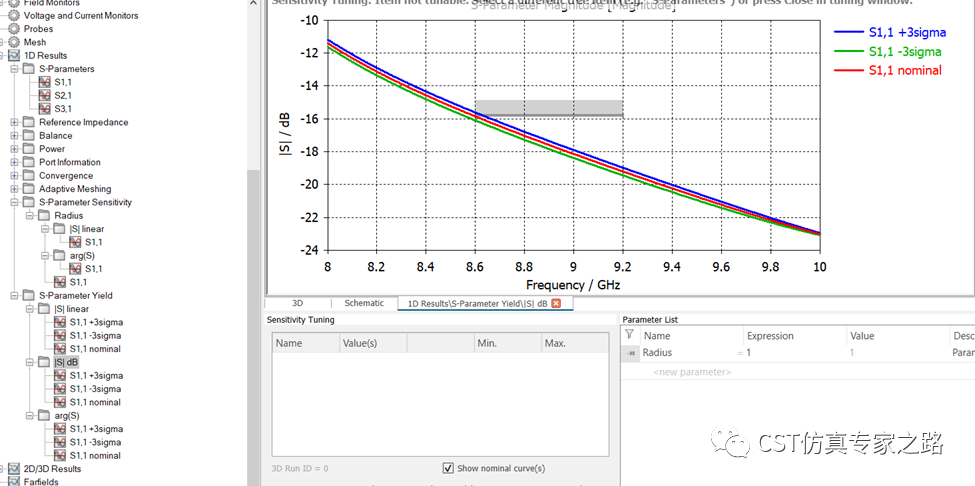

這樣計算就可以得到該參數對S參數的影響了：

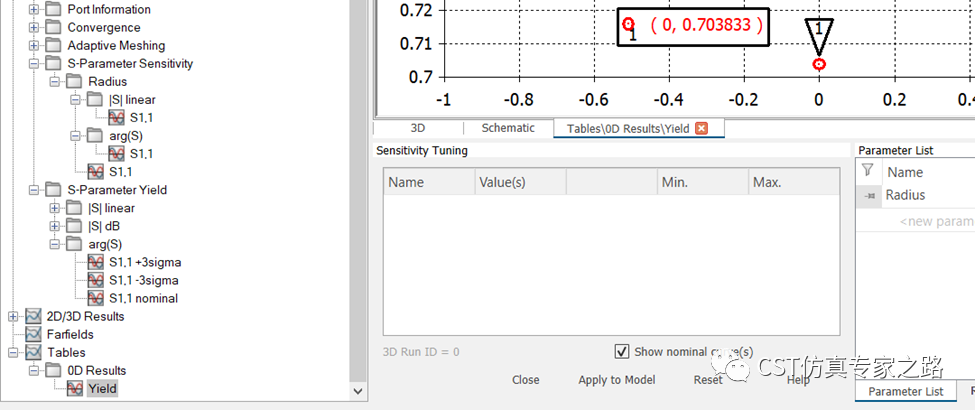

這里3 sigma是指99.73%的產品都在這一區間中，0D結果中有收益率70%：

小結：

1.     和上期文章內容基本相同，只是多解釋了一下constraint，也就是舊版本需要定義的特殊參數，這個參數定義方法與一般的選面然后modify不同。

2.     總結流程，constraint 參數化->F求解器敏感度->S參數->敏感度調試滑塊->后處理收益分析，2022版本可以這么做，舊版本就沒有滑塊了。

3.  另外材料屬性參數也可以用于敏感度分析，這里沒有演示。
