CST中，如何用天線遠場計算Group delay延時

Group Delay 頻率群延時是指信號通過器件的頻率的振幅包絡的時延，是頻率相關的函數。如果是兩端口濾波器結構，可直接通過后處理:Filter Analysis->Group Delay Time 來計算兩端口的群延遲。

本期我們討論另一種情況，單端口天線的群延時手動提取。

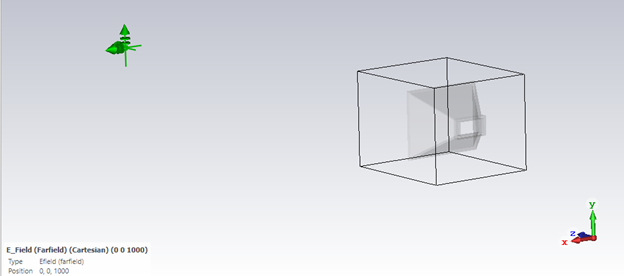

這里我們用CST宏自帶喇叭天線為例。首先定義遠場E-probe,然后進行正常的天線仿真，拿到S參數。

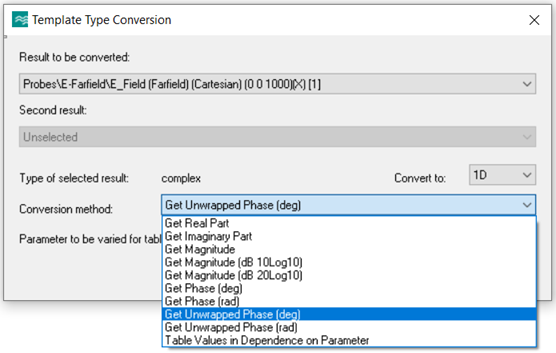

用后處理General1D -> Convert Template Type, 然后選擇探針結果，以X方向結果為例，選擇“unwrap the phase(deg)”。這樣獲取的相位才能用來計算Groupdelay。

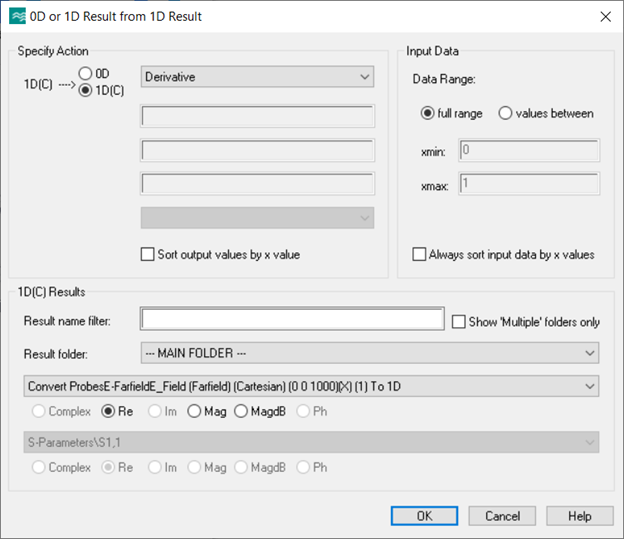

下一步對相位進行求導，后處理General1D -> 0D or 1D Result from 1D Result, 1D Results 選擇剛剛Convert 結果。

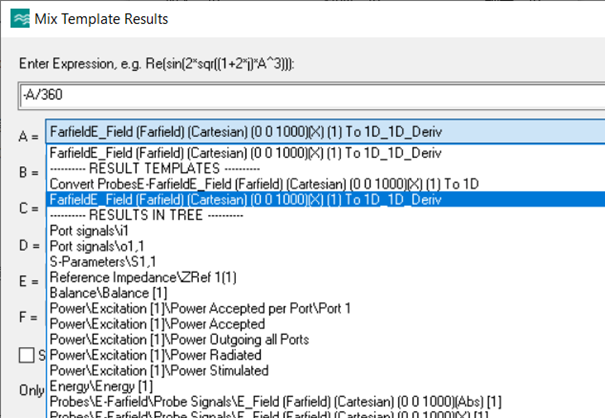

下一步計算群延時，后處理General1D -> Mix Template Results, 輸入-A/360,然后A設為剛剛的導數計算結果。

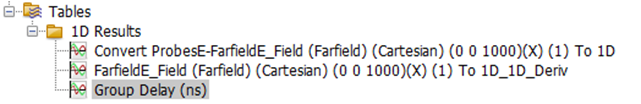

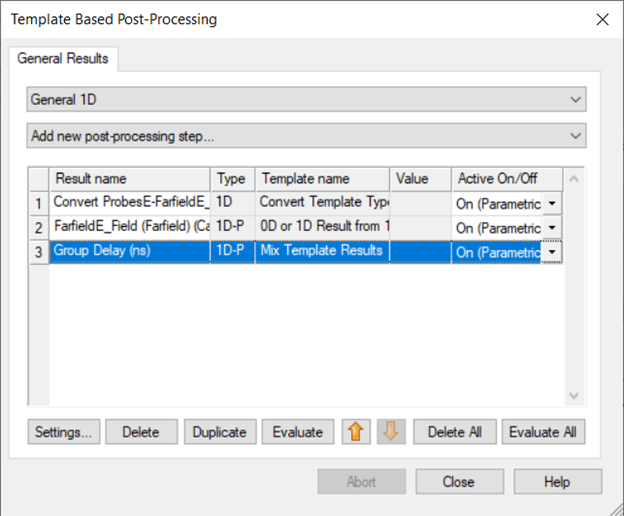

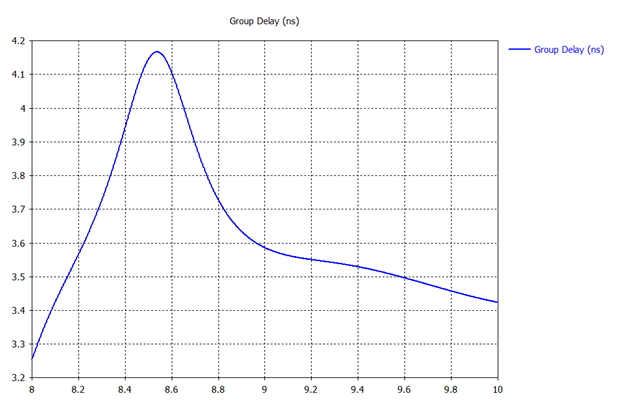

根據需要修改名字，這里我們將“Mix1D“改為"Group  Delay (ns)"。運行三個后處理（Evaluate All），便可得到三個結果曲線：

此外，如果在第一個后處理用unwrapthe phase (rad), 也就是弧度代替角度，那么在第三個后處理的公式則變成-A/(2*pi), 結果一樣。
