透鏡天線，一種能夠通過電磁波，將點源或線源的球面波或柱面波轉換為平面波從而獲得筆形、扇形或其他形狀波束的天線。通過合適設計透鏡表面形狀和折射率 n，調節電磁波的相速以獲得輻射口徑上的平面波前。透鏡天線吸收了許多光信息工程技術，從而在通信和軍事領域得到更加廣泛的應用，也引起了更多業內人士的關注。按照幾何光學理論，處于透鏡焦點處的點光源輻射出的球面波經過透鏡折射會聚，最終形成了平面波。這就是透鏡天線設計的總的思想的。透鏡天線是由透鏡和電磁輻射器構成。電磁波具有波粒二象性，在其傳輸的過程中，經過不平行的不同介質時，會發生折射現象。在輻射器前安裝透鏡，可使輻射能量集中，波束壓窄。

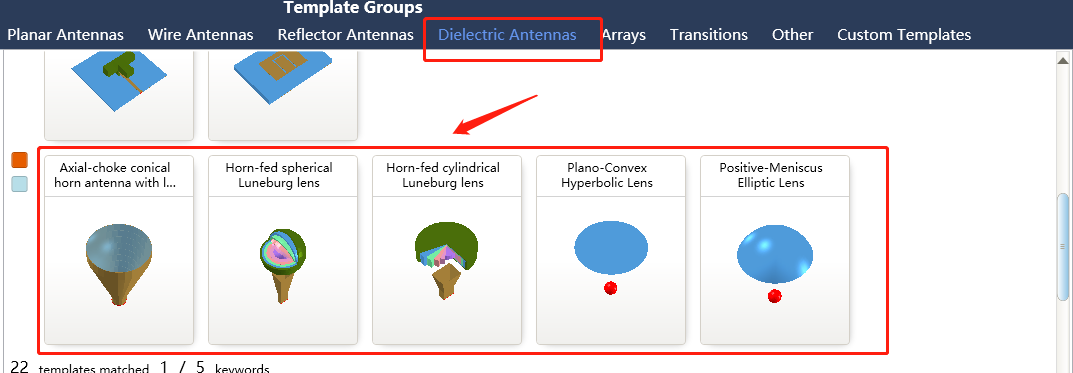

透鏡天線屬于CST-Antenna Magus天線庫中的Dielectric Antenna，主要包括六種類型：高孔徑效率的介電透鏡天線、帶透鏡的軸向扼流圓錐形喇叭天線、喇叭饋電球形Luneburg透鏡天線、喇叭饋電圓柱形Luneburg透鏡天線平凸雙曲透鏡天線和正彎月形橢圓透鏡天線，如下所示：

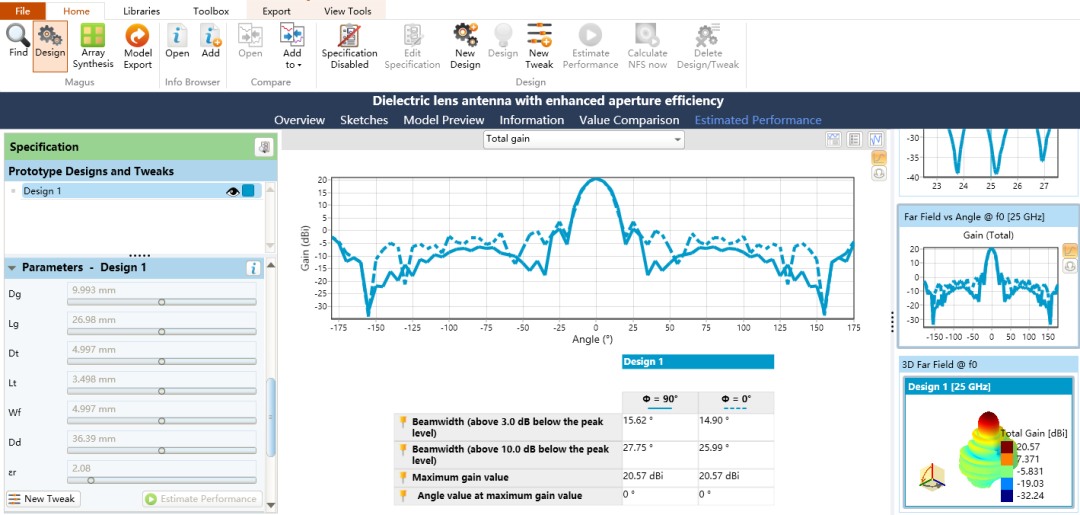

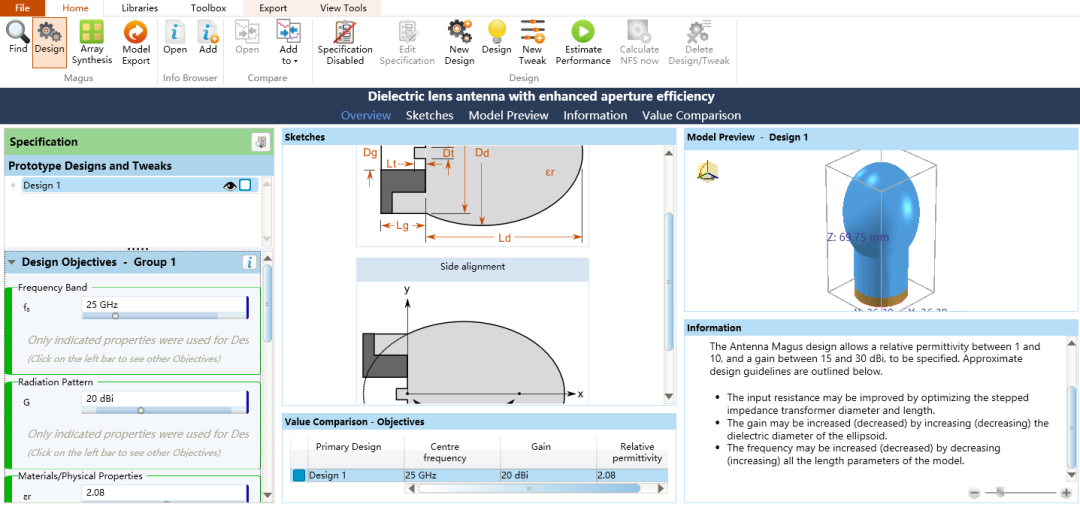

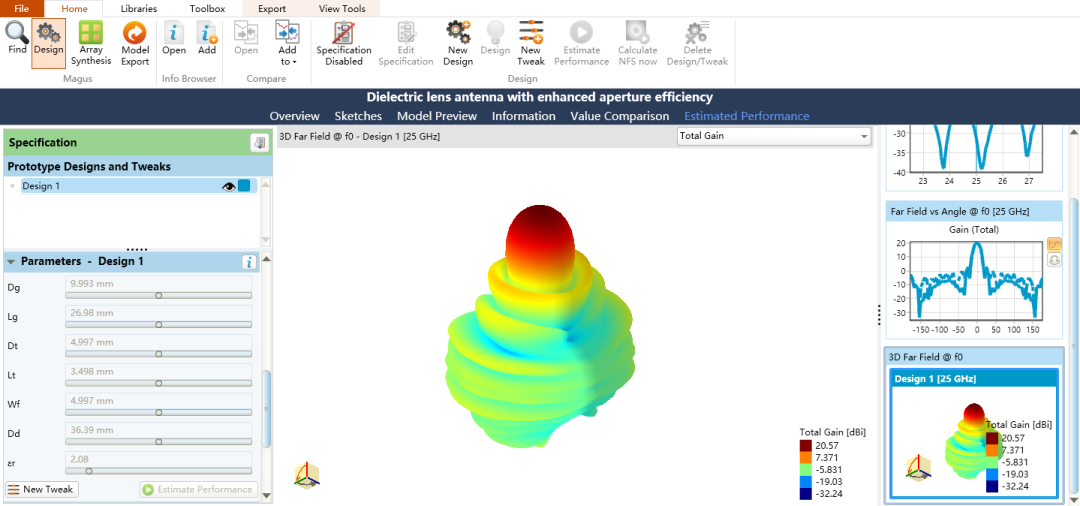

1、高孔徑效率的介電透鏡天線

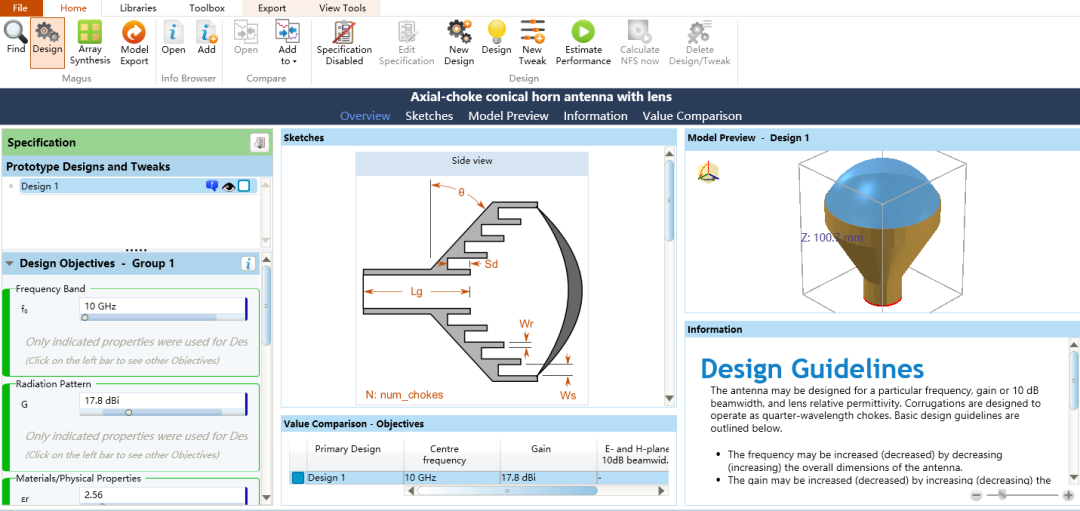

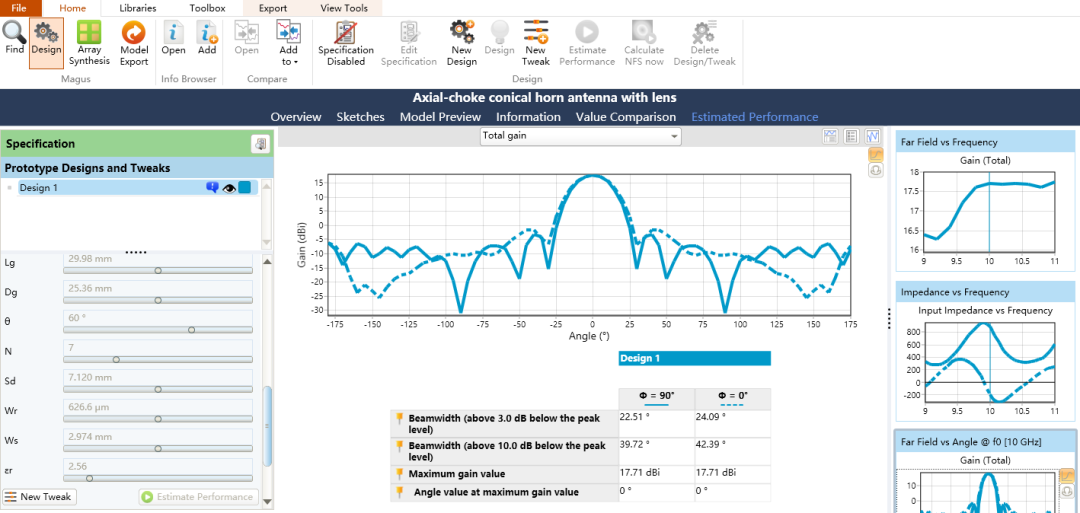

2、帶透鏡的軸向扼流圓錐形喇叭天線

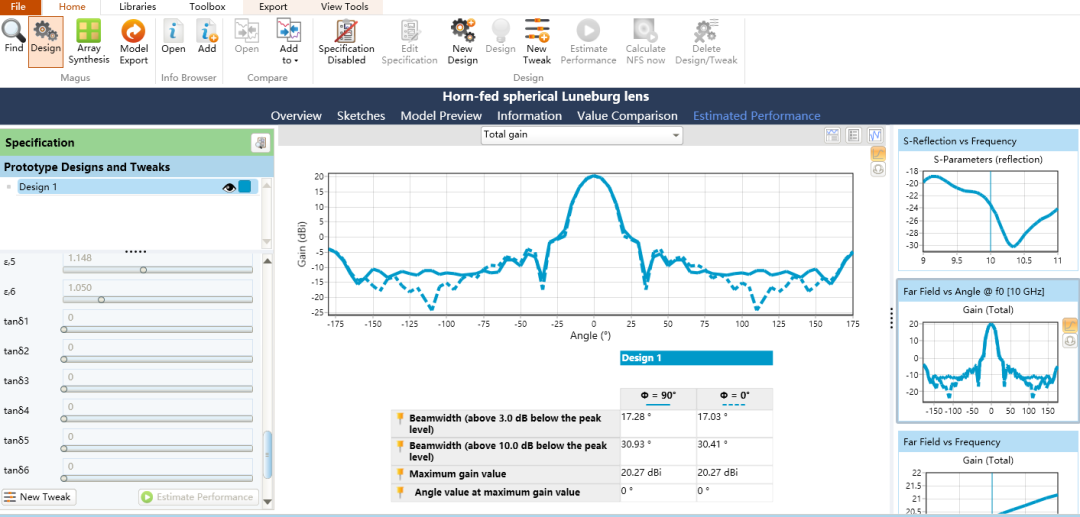

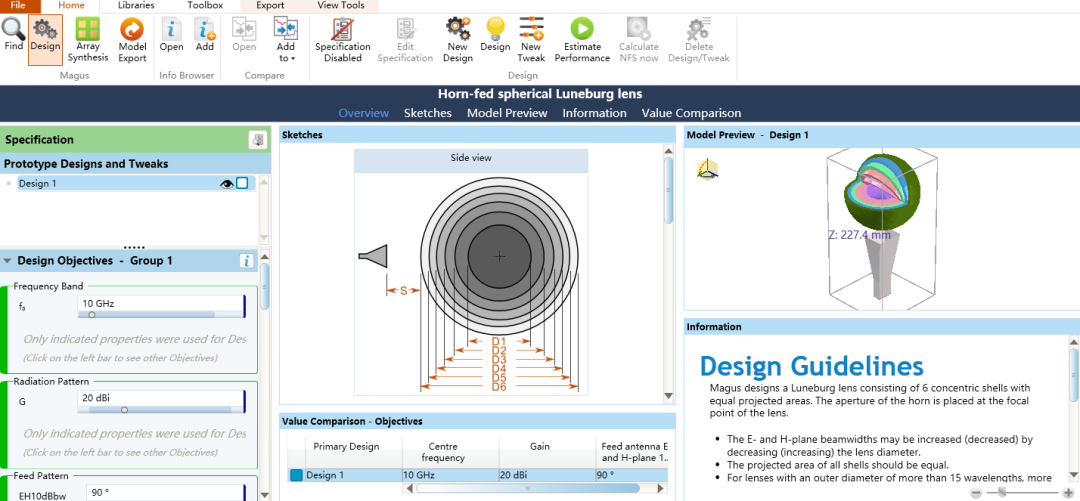

3、喇叭饋電球形Luneburg透鏡天線

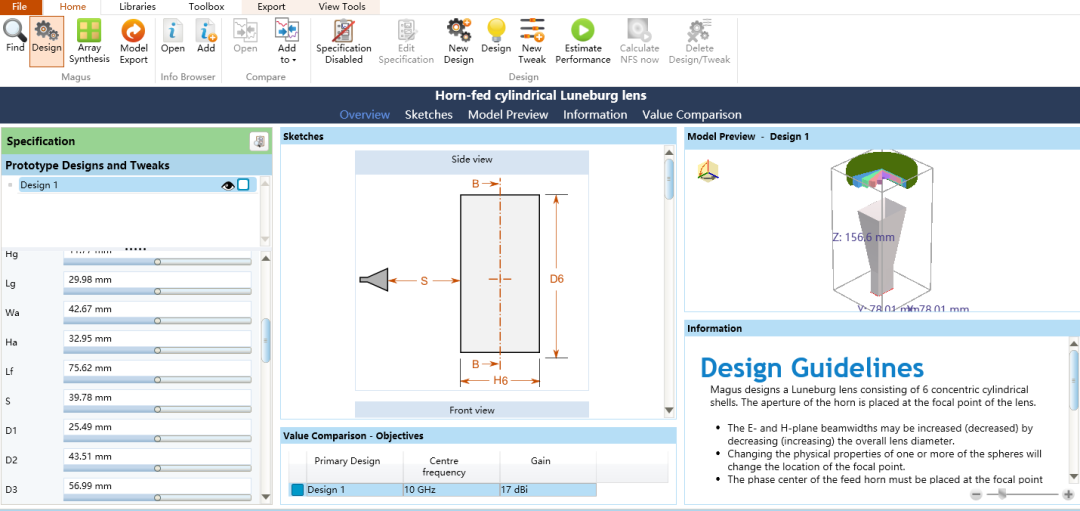

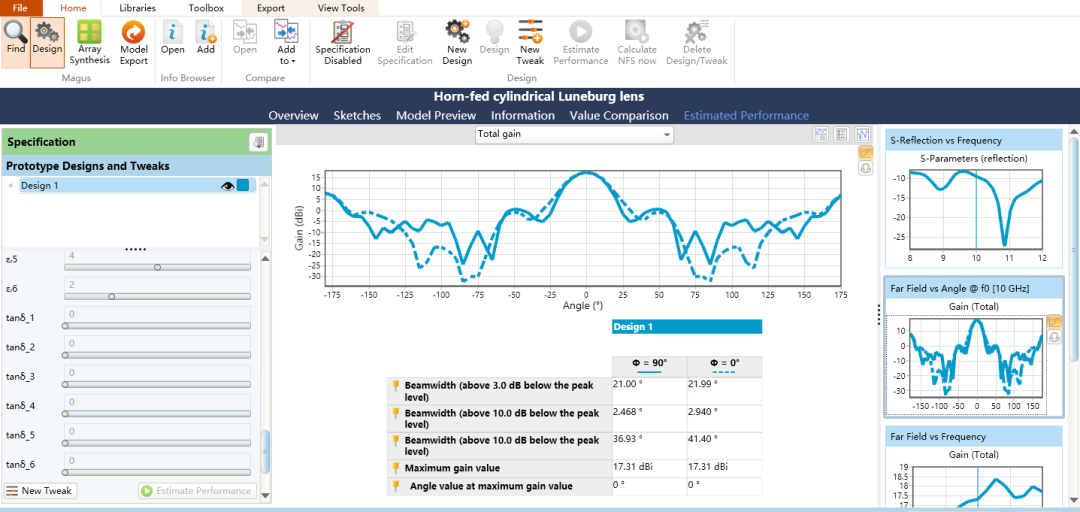

4、喇叭饋電圓柱形Luneburg透鏡天線

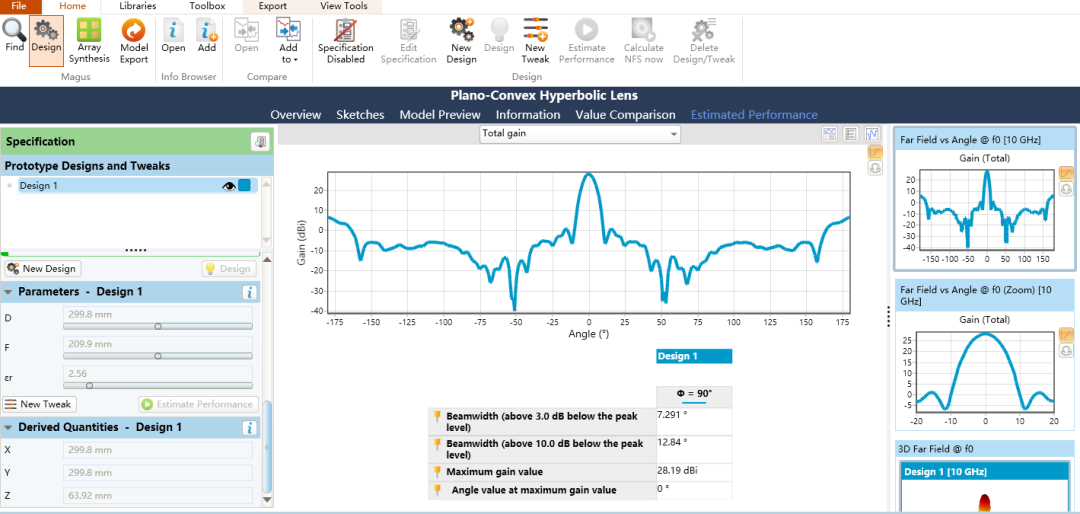

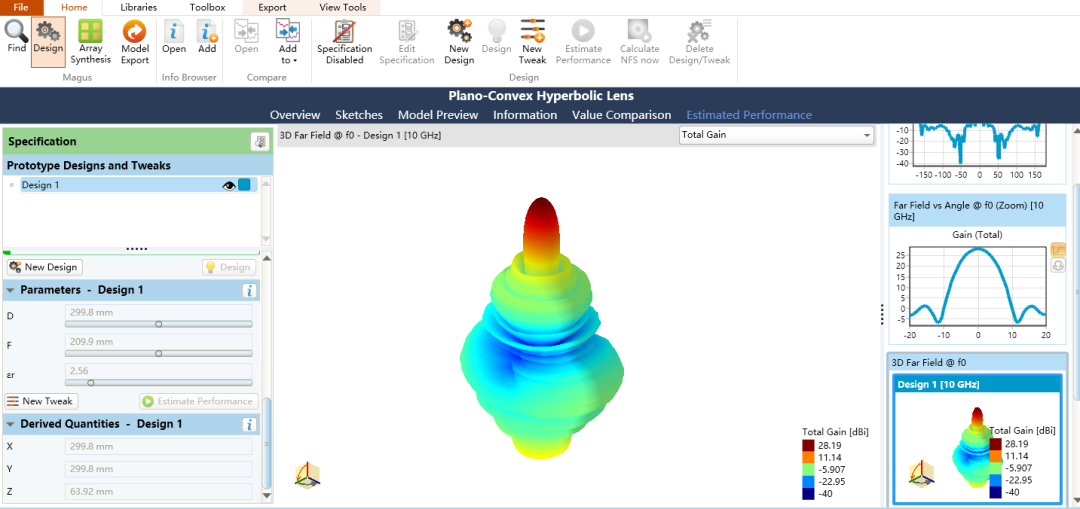

5、平凸雙曲透鏡天線

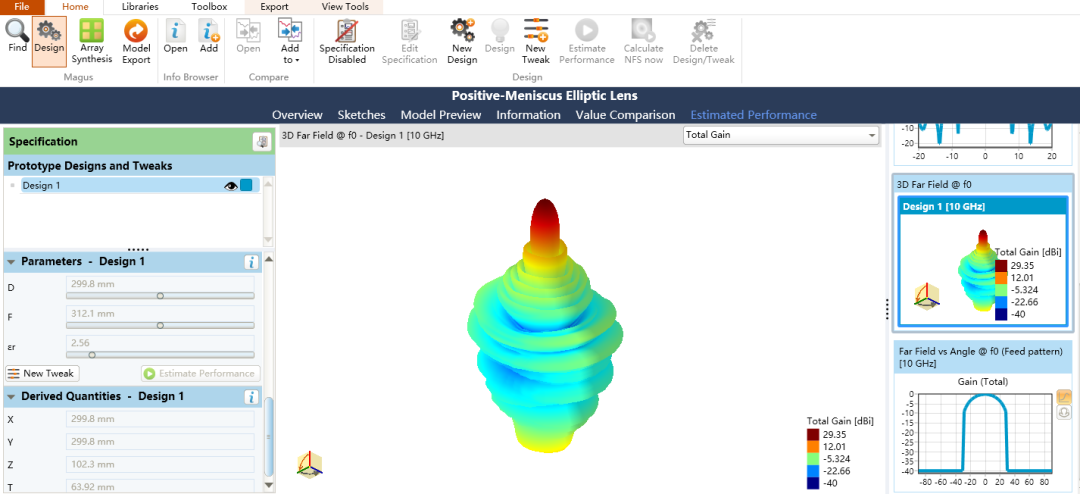

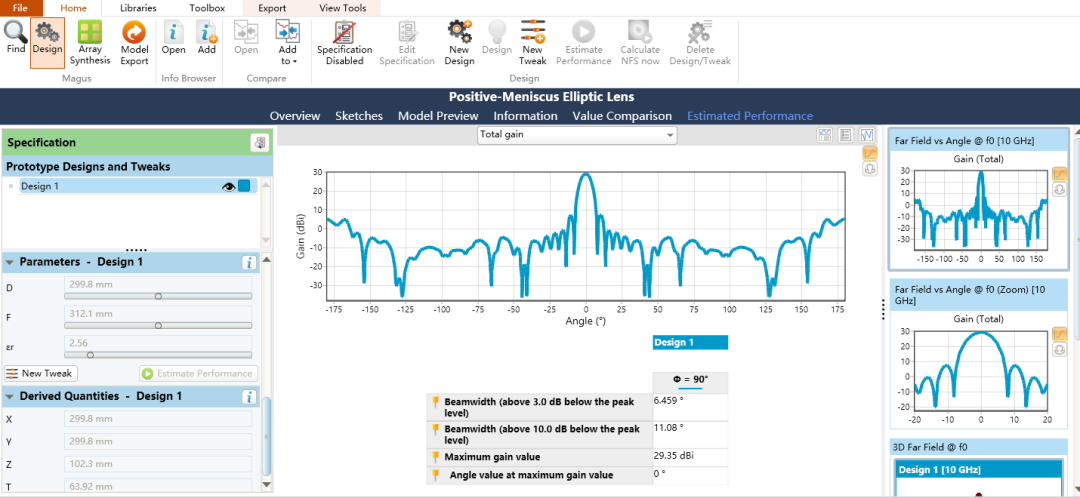

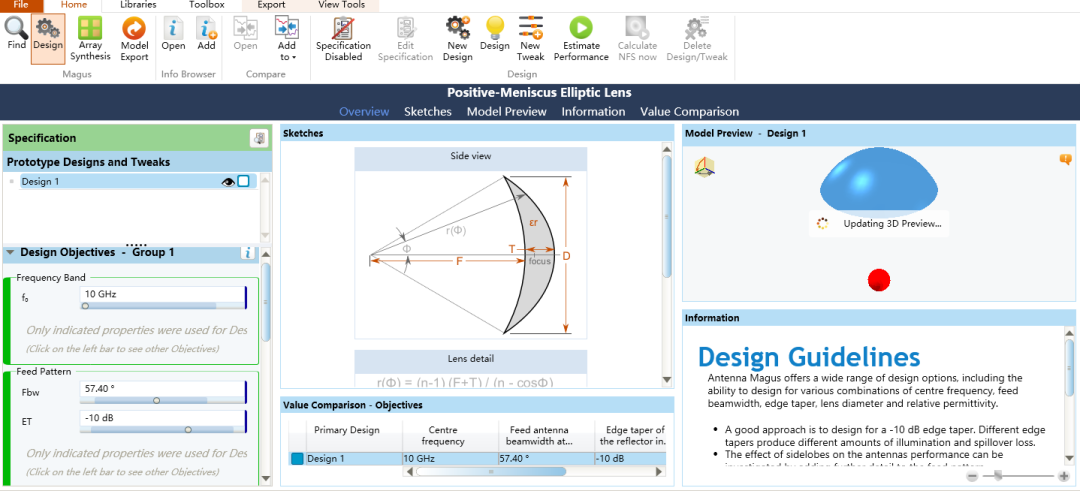

6、正彎月形橢圓透鏡天線
