CST2023版新功能06-Filter Designer 3D新功能
來源：CST仿真專家之路
更新時間：2024-06-23
閱讀：
作者 | 魏云飛
Filter Designer 3D是CST中用于三維濾波器設置的模塊，新版本在功能方面做了不少提升，使用更方便高效。下面我們就一一看看新版本里面給我們提供了哪些新的功能。
1. 豐富了常用的濾波器類型，增加了低通濾波器和高通濾波器。在filter type里面我們可以選擇“l(fā)ow pass”和“high pass”兩種類型的濾波器。這兩種濾波器可以通過Ladder circuit來實現。這里要強調一下Ladder circuit也是2023版新增的濾波器實現形式之一。

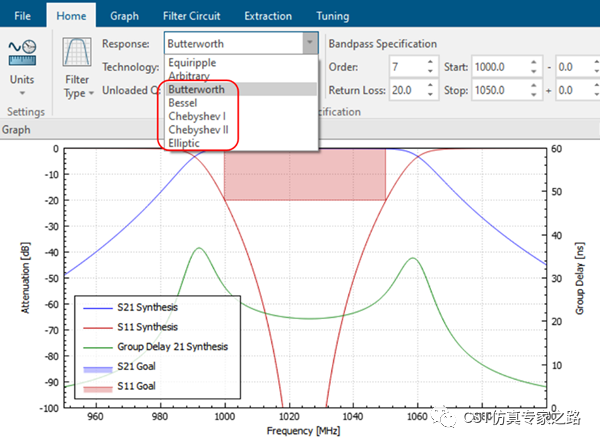

2. 增加了濾波器的響應形式：Butterworth、Bessel、Chebyshev I、Chebyshev II和Elliptic，給濾波器設計提供了更多的選擇。

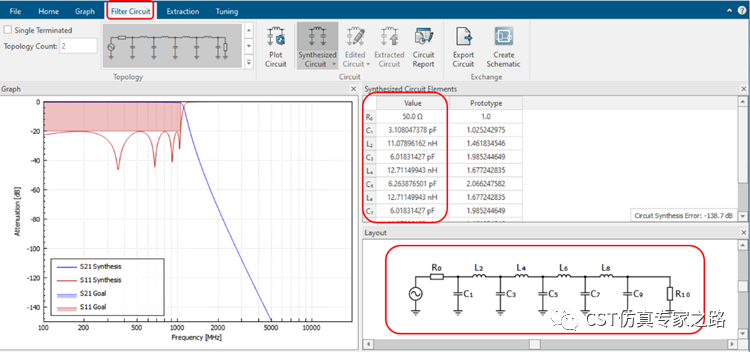

3. 新增了三種濾波器的實現形式，分別是Ladder circuit、Coupled Resonator Circuit和Stripline。在filter circuit下面可以選擇需要的ladder電路的形式，右下側的layout里面我們可以看到給出的具體的電路原理圖。電路中的電容和電感均給出了具體的數值。
4. 生成3D模型后，通過space mapping可以快速地得到精確的結果。

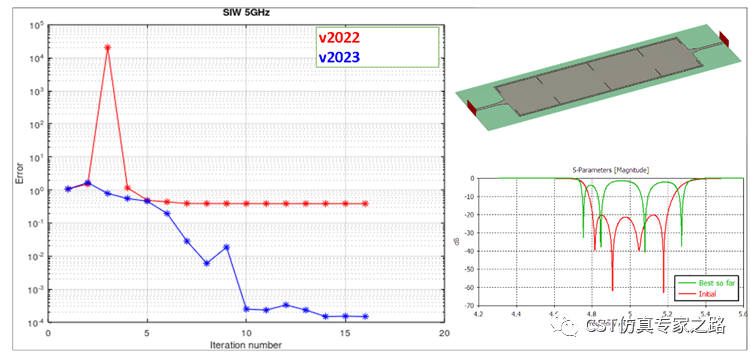

5. 最后，和2022版本相比，2023版可以更快速地收斂。
