CST基礎047-高性能計算HPC和加速卡

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

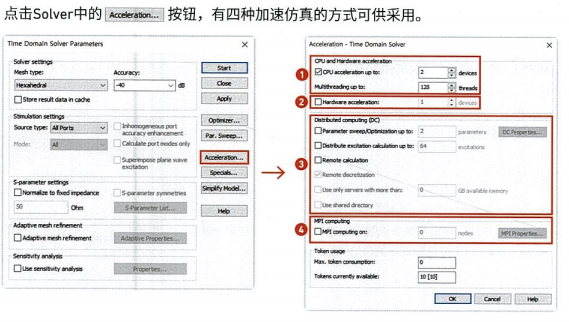

CST中可以使用的高性能計算(HPC)方式。HPC和加速卡設置操作命令：Simulation > Solver > Setup Solver > Acceleration。

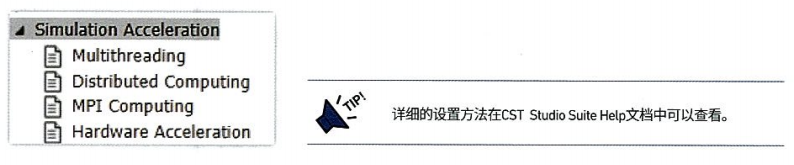

對復雜的仿真模型進行精確的仿真需要精細的網格剖分，因此網格數量巨大。如果網格數量增加，仿真時間也會相應地延長。利用CST的高性能計算(HPC)功能可以有效縮短仿真時間。CST中一共有4種HPC方式。

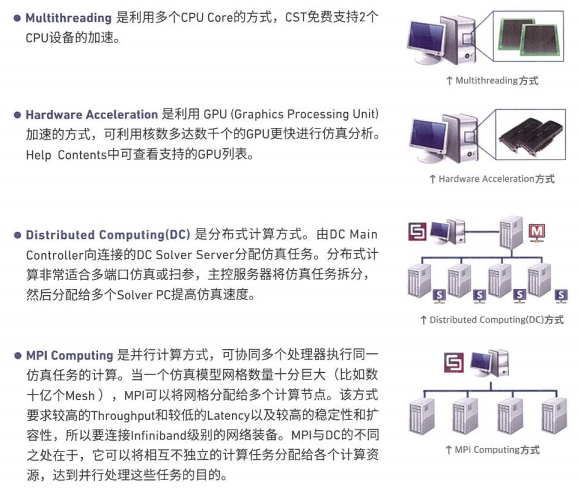

• Multithreading 輸入用于加速的CPU設備數量和線程數(Threads)。


• Hardware acceleration 輸入用于加速的GPU 設備數量。

• Distributed computing (Dc) 將仿真任務分配給多臺PC進行仿真的方式，應用于Parameter Sweep/Optimization或者M(jìn)ulti-port仿真，勾選對應選項即可。將全部仿真文件移交給Solver PC進行仿真時，則勾選Remote calculation選項。

• MPI computing 設置將仿真任務分給幾個MPI Node以及MPI。
