CST2023版新功能05-BCI仿真模型及仿真案例
作者 | Wang Yuanteng
上期我們介紹了Component Library中新增的ESD模型，細心的小伙伴應該發現了CST 2023新增的模型還有很多，這次我們介紹一下BCI電流注入探頭模型和仿真。
BCI仿真模型
大電流注入是一種非侵入式的、傳導敏感度測試方法。電磁干擾通過電感耦合注入到電纜中，傳輸?shù)奖粶y(cè)設備。

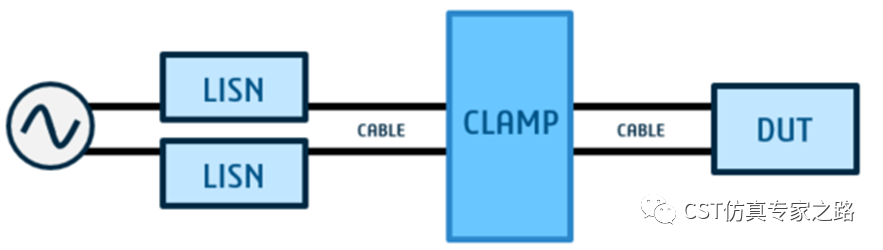

該模型包括線路阻抗穩定網絡（LISN）、參數化的注入鉗模型和為DUT供電的兩條電源線。
三維模型如下：
電纜放置在5cm厚的介質板（聚苯乙烯）上。Zmin設為電邊界模擬地平面，Xmin和Xmax也設為電邊界，以便設置電纜端口。另外，模型還包括用于激勵干擾信號的注入鉗端口。
依據測試標準，模型的仿真頻率范圍設為1MHz到400MHz。

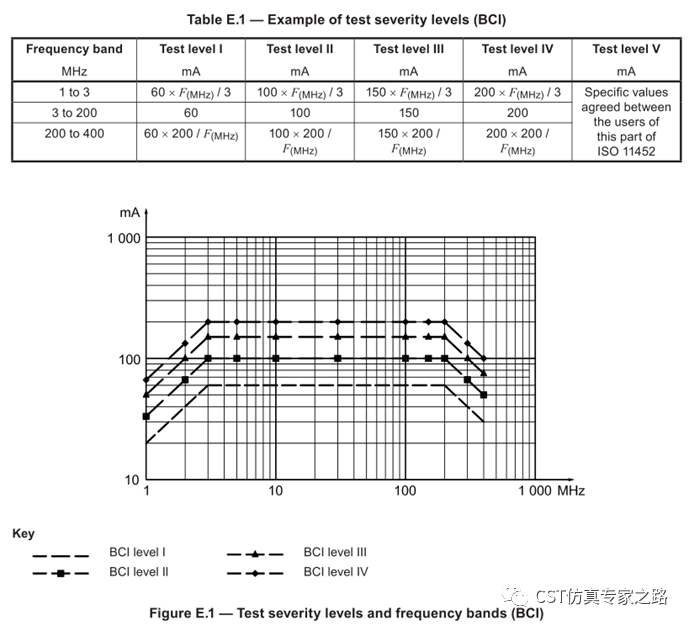

ISO 11452-4中規定了BCI測試的騷擾等級：

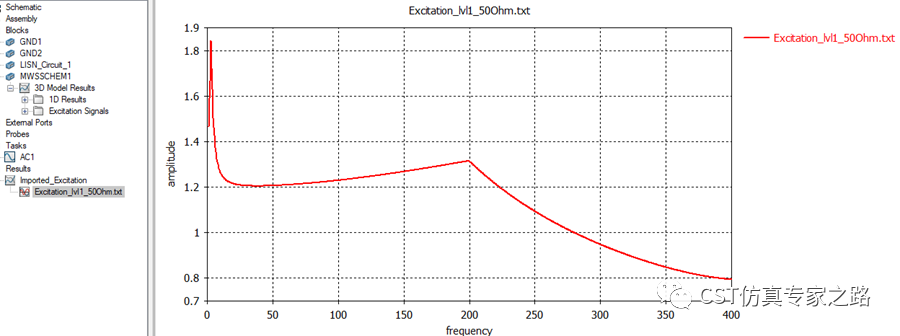

通常，為了獲得所需干擾，在BCI測試前使用注入鉗和校準裝置進行信號源校準，這一過程可以通過仿真實現。好消息是，在CST的BCI模型中，這一步驟可被省略，所需激勵信號直接放在了模型中，可以在導航樹中找到。

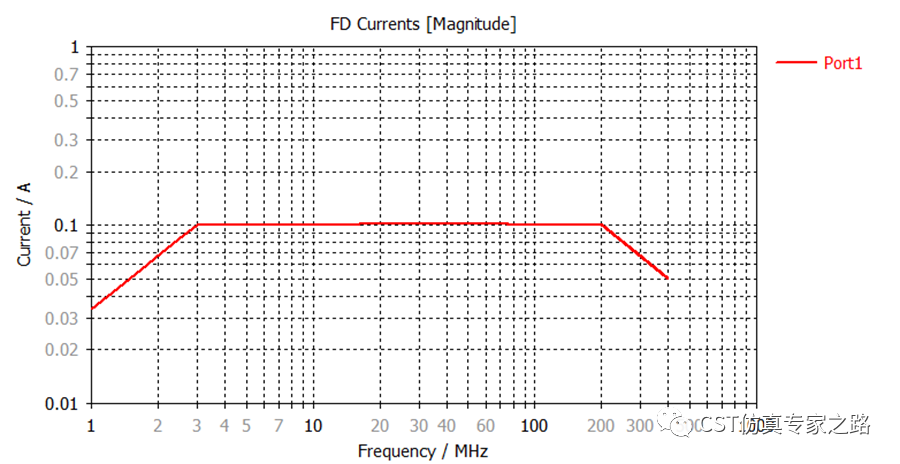

該信號為level 1激勵信號，校準時在夾具上產生的電流如下：
如果需要調整騷擾等級，對上述激勵信號做后處理就可以實現了。
運行模型自帶的AC任務，可以獲得level 1干擾下兩根電源線上和LISIN端的電壓和電流結果。電路模型里還包含了LISN子電路，對這塊感興趣的朋友可以回顧一下仿真實例115：電路仿真的“套娃”建模（子電路）功能介紹 。
仿真案例

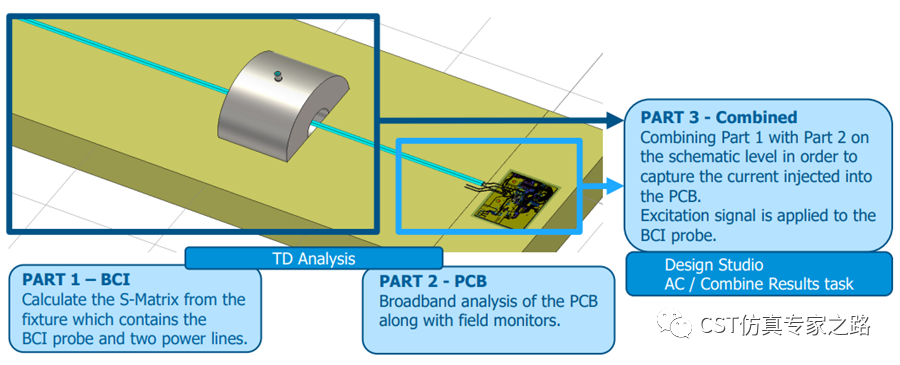

對于BCI仿真，完整的仿真流程可分為三個部分：仿真BCI注入鉗、仿真PCB板、將BCI注入鉗和PCB在電路里結合仿真從而獲得大電流注入時的電流和電壓值。這樣做可以節省仿真時間，對模型的修改只需要改變部分仿真即可。

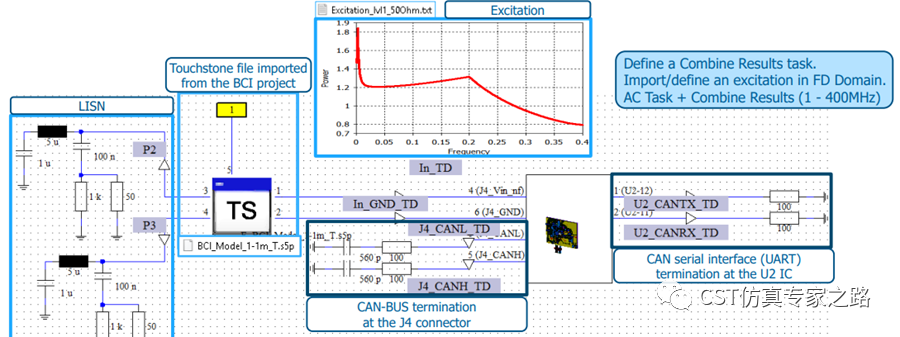

電路模型中，BCI模型和PCB模型在原理圖上結合在一起，可以分別在芯片端和連接器端添加探針?lè)抡娓蓴_注入過程中感應出的電壓和電流。

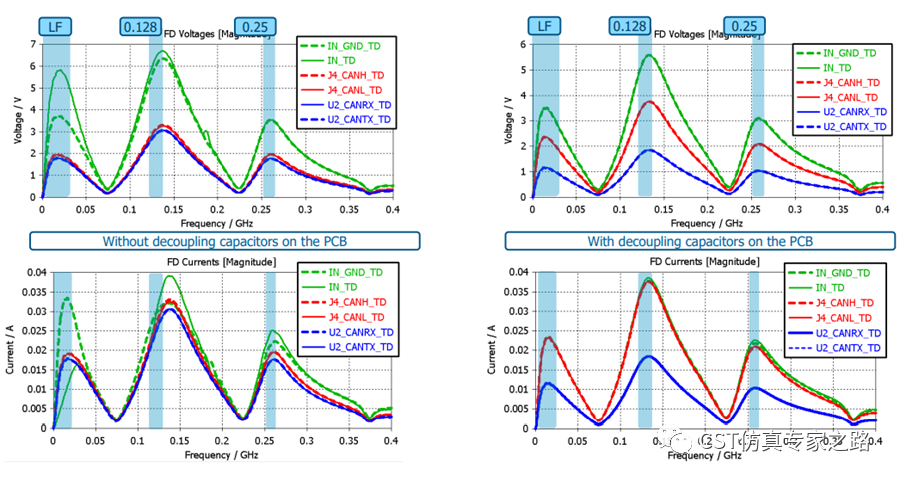

仿真結果如下圖，該例中還對比分析了去耦電容對于感應電壓和電流的影響：
另外，我們還可以設置場監視器直接觀察PCB板上的表面電流和場分布情況。
總結：
CST2023版本提供了BCI電流注入鉗模型和激勵信號源。
使用BCI模型和PCB模型在原理圖上組合，可以高效地仿真BCI測試。
