CST中，如何導出和查看farfield遠場數據 - ffs、txt、csv

很多人還是搞不清楚如何導出和理解遠場farfield數據，這個能理解，因為不止一個方法。

首先區分遠場source數據和遠場ASCII數據。Source格式是.ffs, 可作為遠場源激勵比天線大的場景；而ASCII數據是.txt,  純遠場的結果數據，二者有差別。

我們用自帶的天線案例，演示一下：

運行之后得到幾個遠場，我們就看第一個：

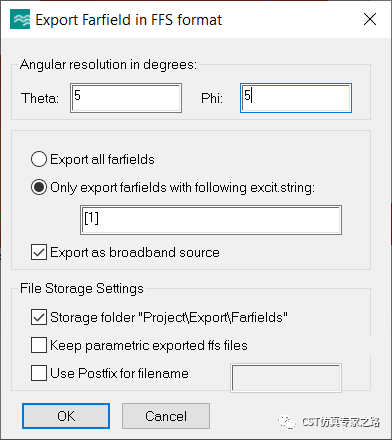

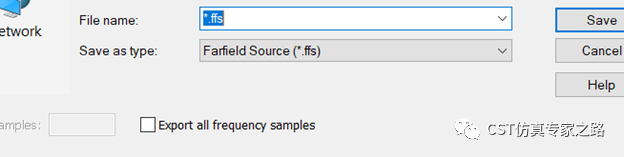

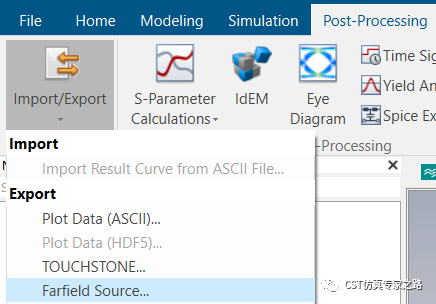

導出source數據方法有三個，一個是后處理直接Export：

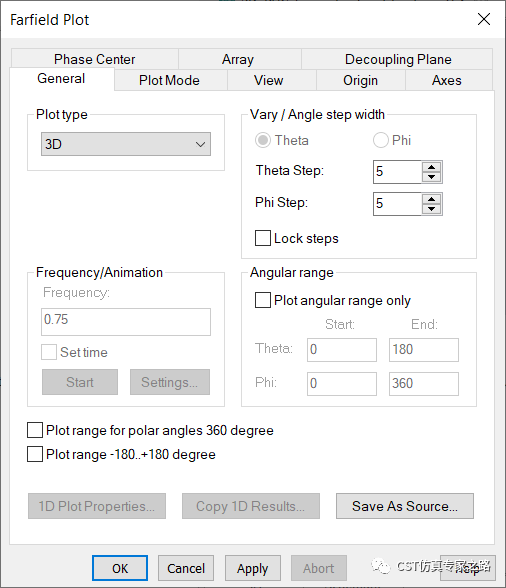

另一個是遠場屬性中的Save As Source：

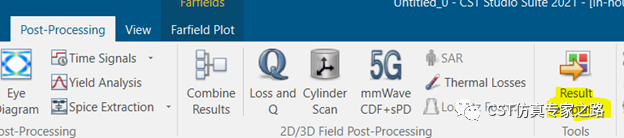

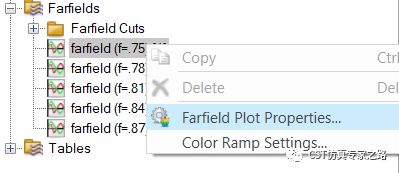

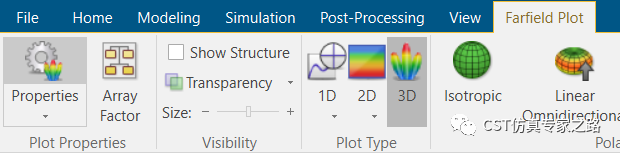

遠場屬性可以從兩個位置進入：

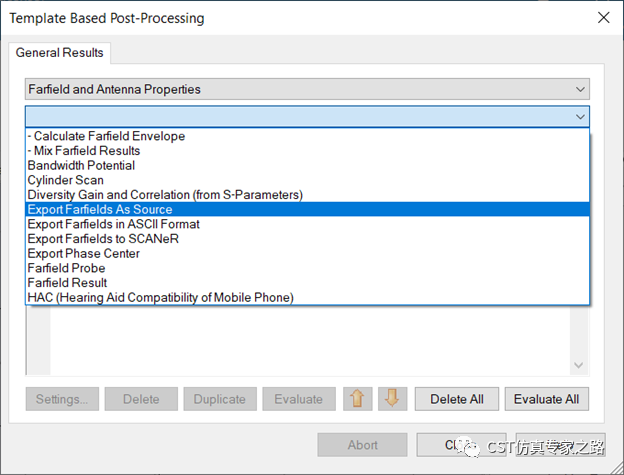

還有一個是后處理模板里面的

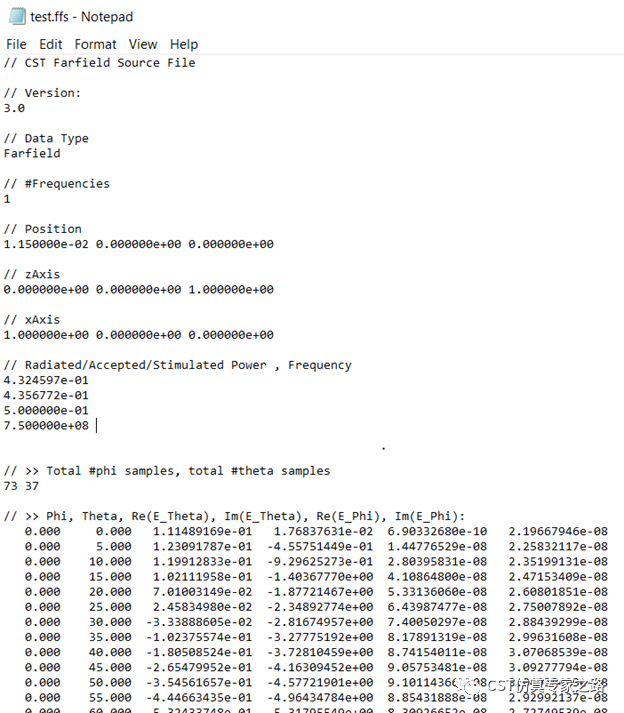

三個方法導出的遠場源都是這樣的數據，就是每個theta和phi方位上的電場theta和phi分量，以及該場源的位置、頻率等等。

注意這里還有功率信息，比如輻射Radiated Power 0.4324597W，這樣全部的激勵信息就都有了，可以用作激勵源了。

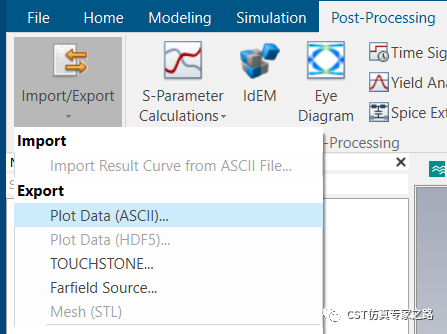

下面我們看ASCII的遠場數據，導出有兩個方法，都在后處理。第一個是直接數據導出：

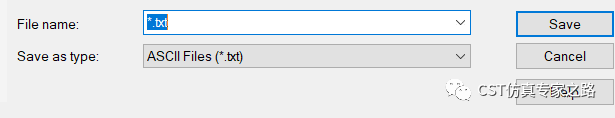

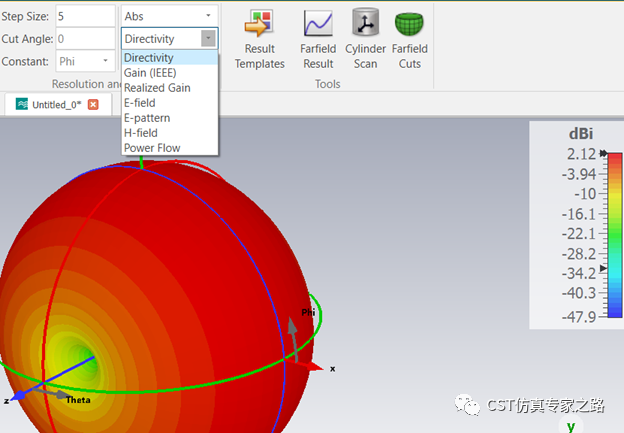

在遠場界面中，用戶可以設置遠場類型，線性還是dB，遠場角的分辨率等等，所以這里導出的ASCII數據就是此時遠場界面設置下的數據。

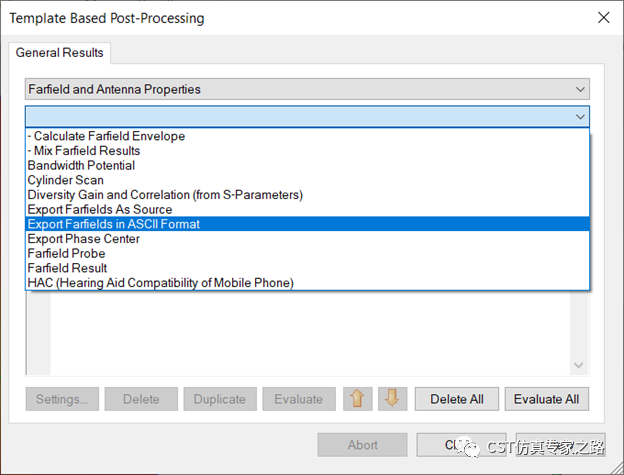

另一個導出在后處理模板：

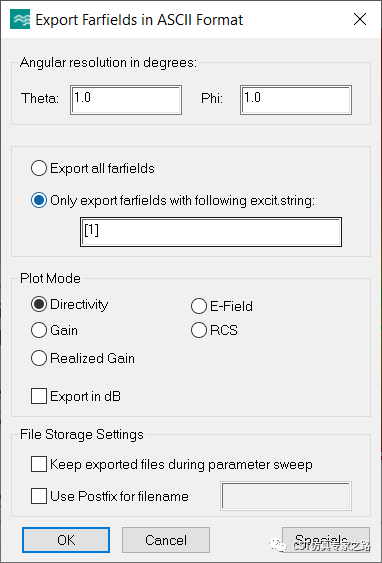

這里也可以選擇遠場類型和分辨率：

導出的遠場數據可以打開，內容就和選擇的遠場類型有關了。

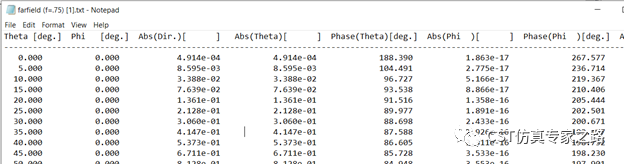

比如方向性遠場（Dir.）:

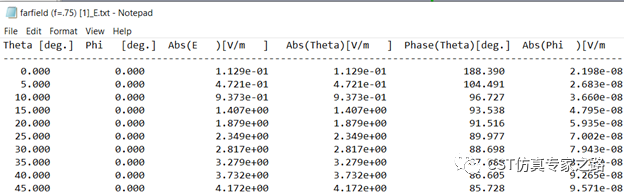

比如電場遠場E：

那么這里ASCII的電場和source的電場值一樣嗎？當然一樣，就是表示方法不同。ASCII這里是Abs絕對值，比如theta=45，phi=0，Abs(E)=4.172; source的是實部虛部，Re(E_Theta)=-0.26547,Im(E_Theta) = -4.16309,  sqrt(0.26547^2+4.16309^2)=4.172。

電場是怎么得到方向性、增益這些類型的遠場呢？提示就是把輻射電場換成輻射功率，P=0.5E^2/120pi. 然后就可以根據教材或CST幫助中的方向性等定義來得到了。

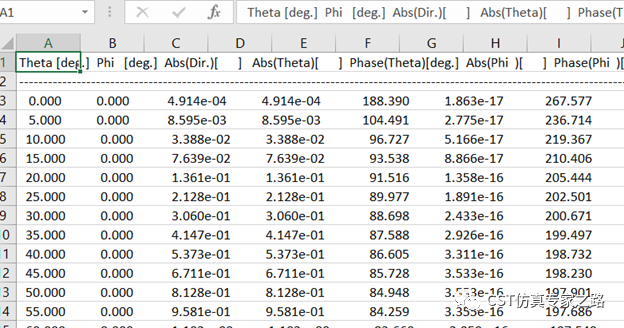

最后介紹一個小技巧，雖然ASCII是標準格式，有時候也需要excel或CSV格式。如果直接用Excel開ASCII數據，則這些數據都在一列中：

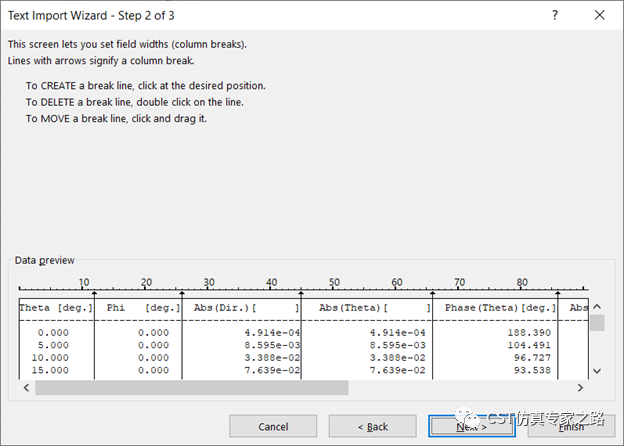

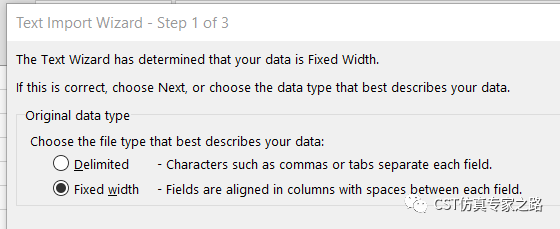

如果想要數據分布在每列中，需要先開Excel，然后open：

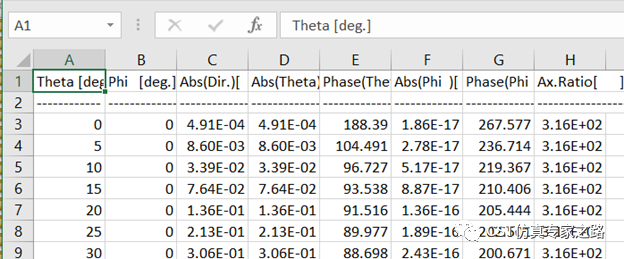

然后保存成任何需要的數據就可以了，比如CSV。

小結：

1）遠場源導出三種方法：Export，后處理，遠場屬性saveas source。

2）遠場數據導出兩種方法：Export(實時的遠場設置)，后處理（可批量設置）。
