CST仿真分析F22戰斗機單站RCS

CST軟件套裝提供了許多工具，可用于在高頻下對現實生活中的幾何圖形進行全波電磁（EM）仿真。支持從所有流行的CAD文件導入極其復雜的幾何圖形（這允許使用在機械工程專業工具中創建的模型），模型驗證以及易于簡化的EM仿真。該產品還包括內部開發的網格劃分器，該網格可以劃分復雜的幾何形狀，采用六面體網格。網格劃分是自動化的，并且非常高效，可以對細節，曲率和小的特征進行精確建模，同時將EM仿真的要求保持在最低限度。

用于RCS的EM仿真最復雜的應用之一是戰斗機，因為它們的尺寸，復雜性和用于該領域設備制造的頻率很高。

續接上次所講的RCS模塊，進入仿真工作室，導入stp文件，如下圖所示：

模型如下圖所示：

設置頻率，因本文是講解，所以采用0.6MHz，如下圖所示：

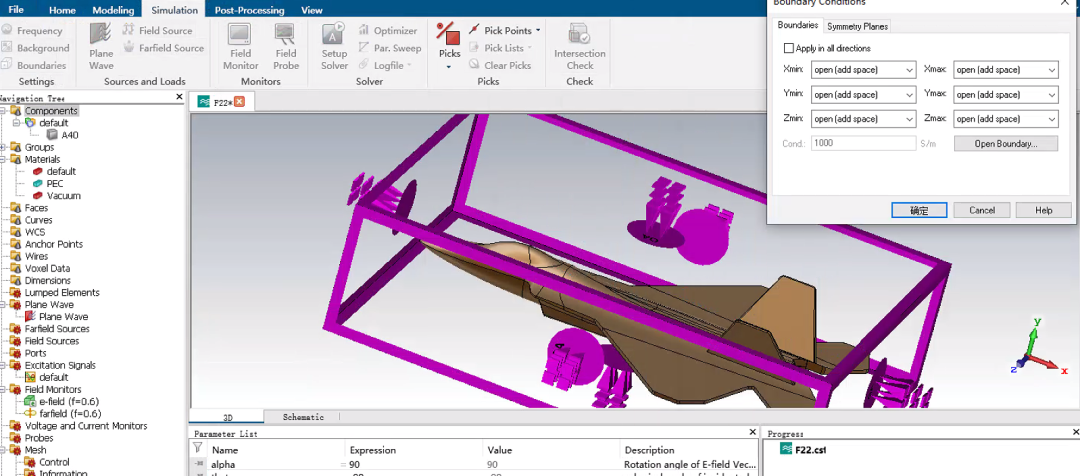

采用開發邊界條件，如下圖所示：

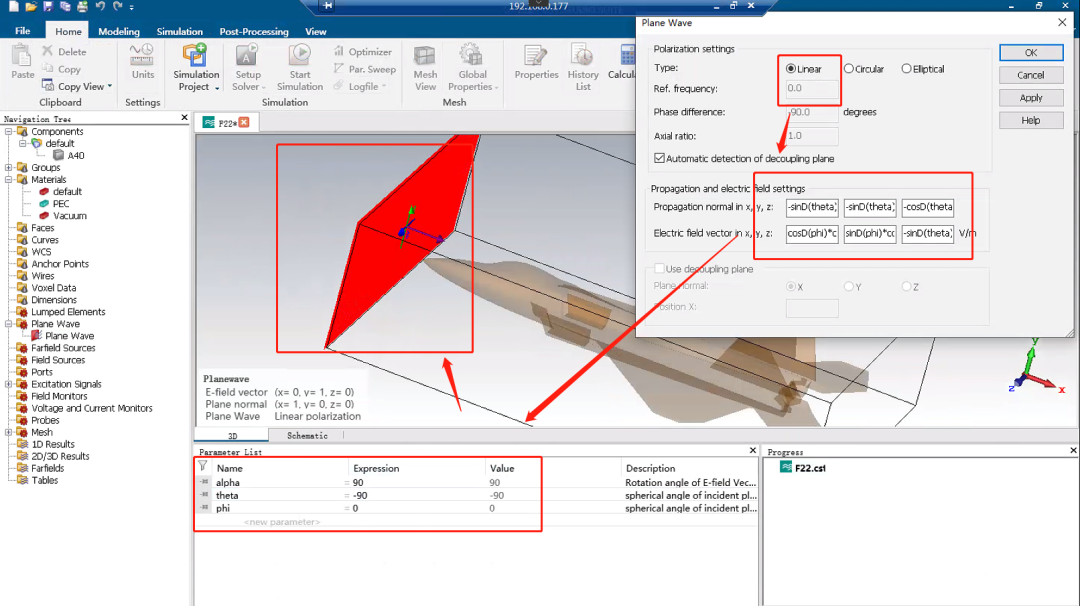

設置激勵源，可以對激勵源方向進行自定義設置，如下圖所示：

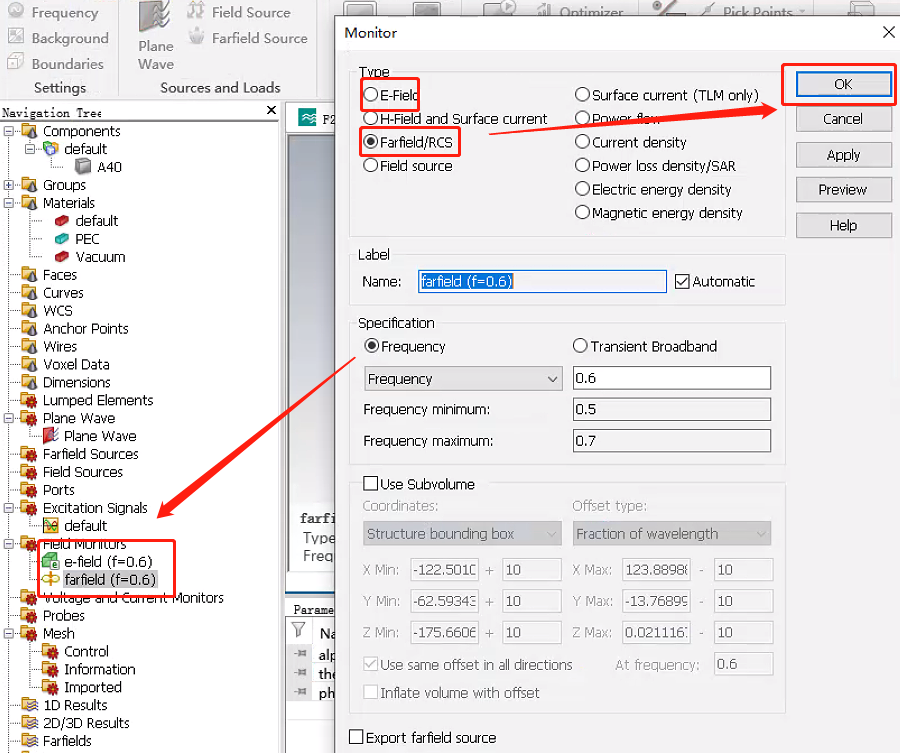

設置要求解的記錄器，這里選擇遠場記錄器，如下圖所示：

結果查看

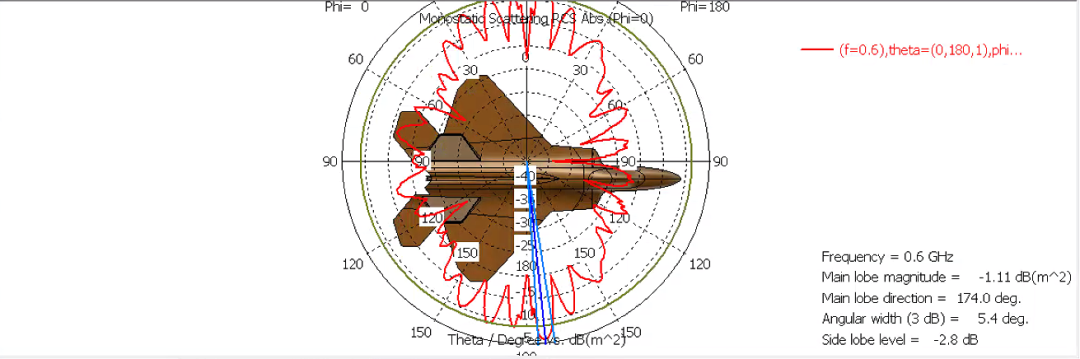

水平極化3D結果和笛卡爾結果如下圖所示:

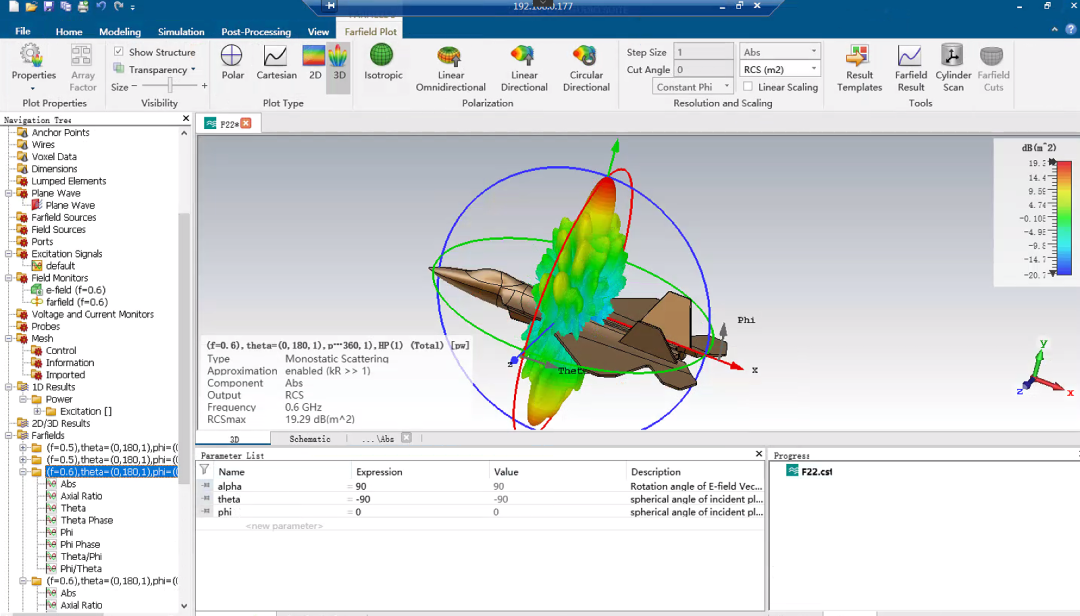

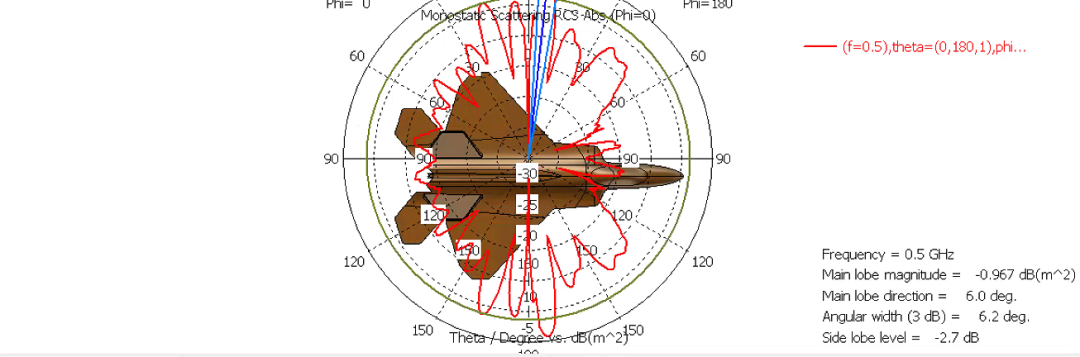

垂直極化3D結果和笛卡爾結果如下圖所示

針對電大問題采用高頻漸進電磁算法，對大型戰斗機隱身特性不同極化方向進行仿真分析，仿真結果表明，兩翼與機頭尖銳部分是主要的散射來源，從而明確散射部位，進行優化分析。
