反射面天線CST仿真實例

此次講解的目的是熟悉構建一個反射面天線并計算整個系統的遠場（喇叭+反射鏡），采用CST混合求解器。

反射面天線是使用拋物線形的天線反射器，其橫截面形狀為拋物線，用以引導無線電波。 其主要優點拋物面天線具有很高的方向性。 拋物面天線用作點對點的高增益天線通信，數據的無線WAN / LAN鏈接通信，衛星通信和航天器通信天線。

拋物面天線是基于天線的幾何特性拋物面路徑FP1Q1，FP2Q2，FP3Q3都相同長度。

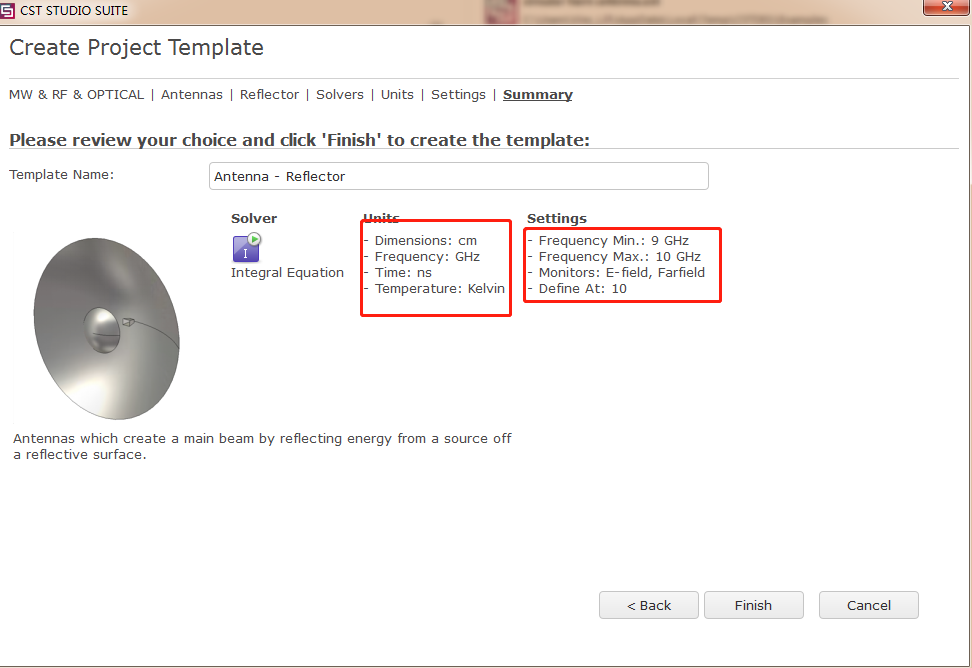

首先創建反射面工程，1.啟動CST Studio Suite。2.選擇“新建模板”以創建一個新的項目。這將啟動配置向導為了幫助您選擇合適的模塊，主要項目設置和結果記錄為特定的應用程序。3.選擇微波與射頻與光學。4.選擇天線，然后單擊下一步。5.選擇反射面天線，然后單擊。下一個。如下圖所示：

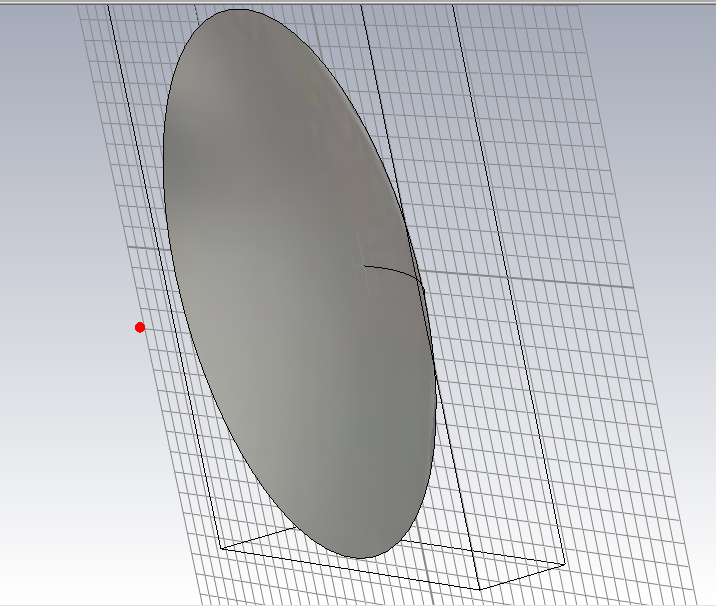

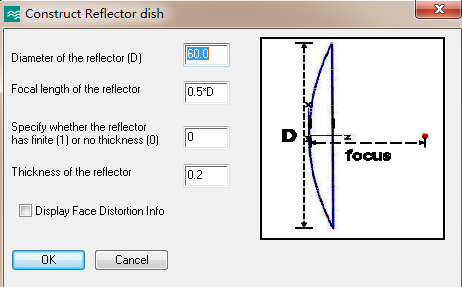

進入反射面設計模塊，如下圖所示：

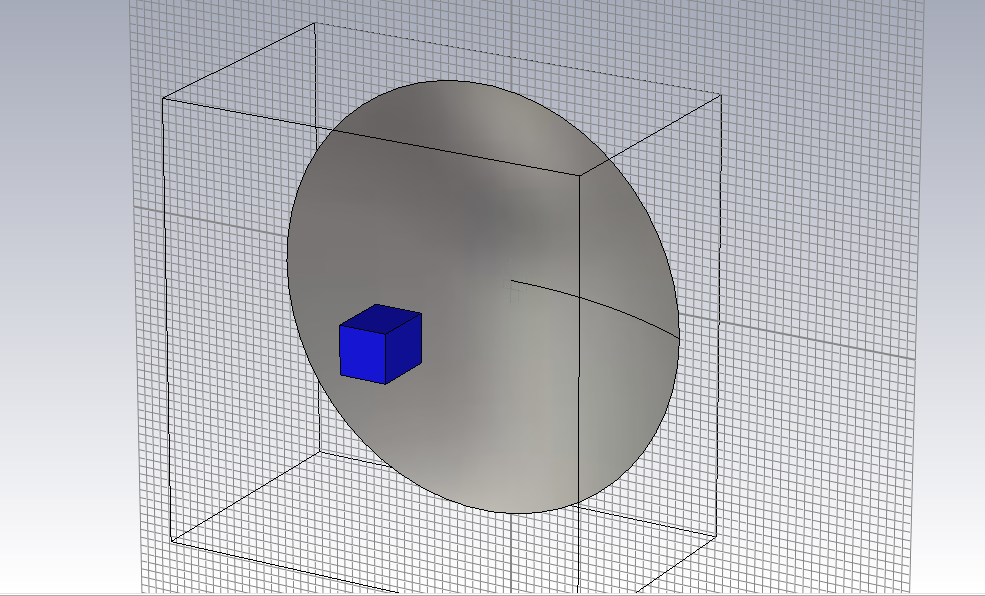

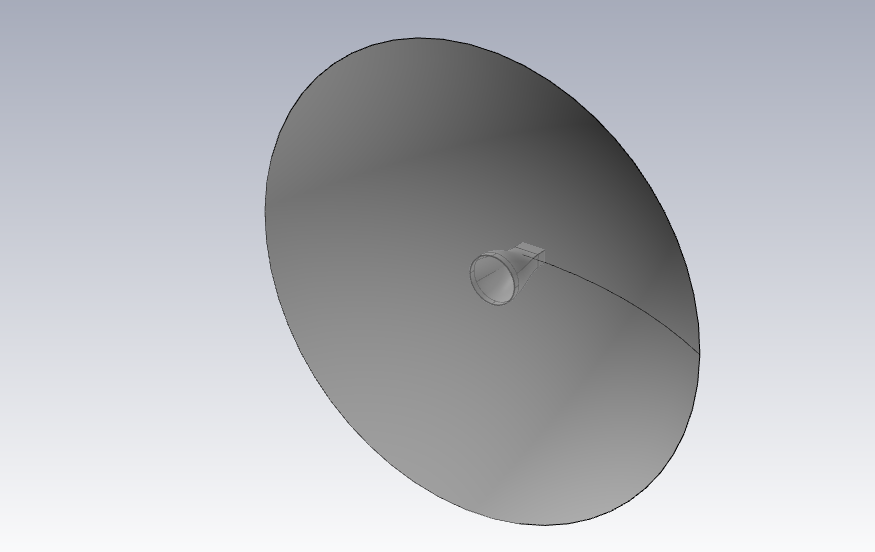

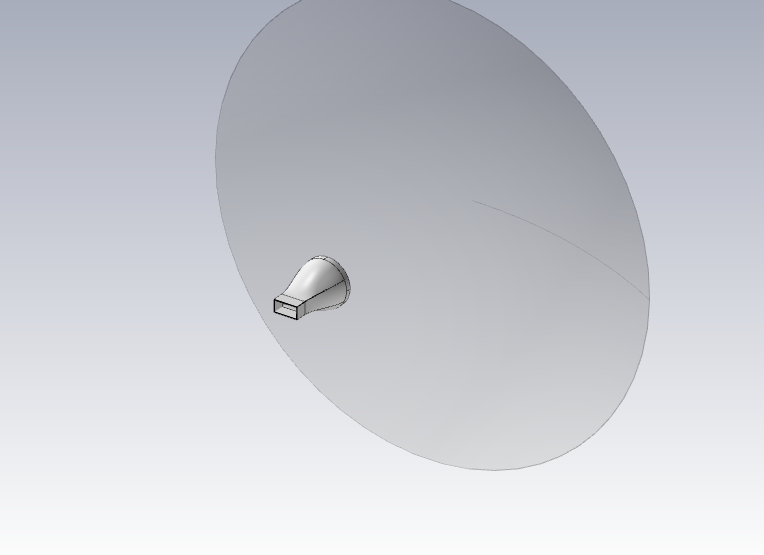

模型如下圖所示：

使用系統組裝和建模（SAM）的工作流程：如下圖所示

喇叭天線應照亮反射鏡并且其光圈（相位中心位置）應放置在反射鏡焦點上。

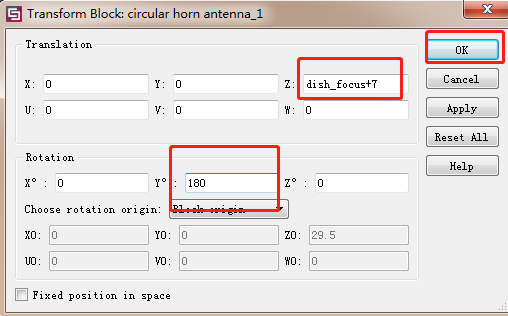

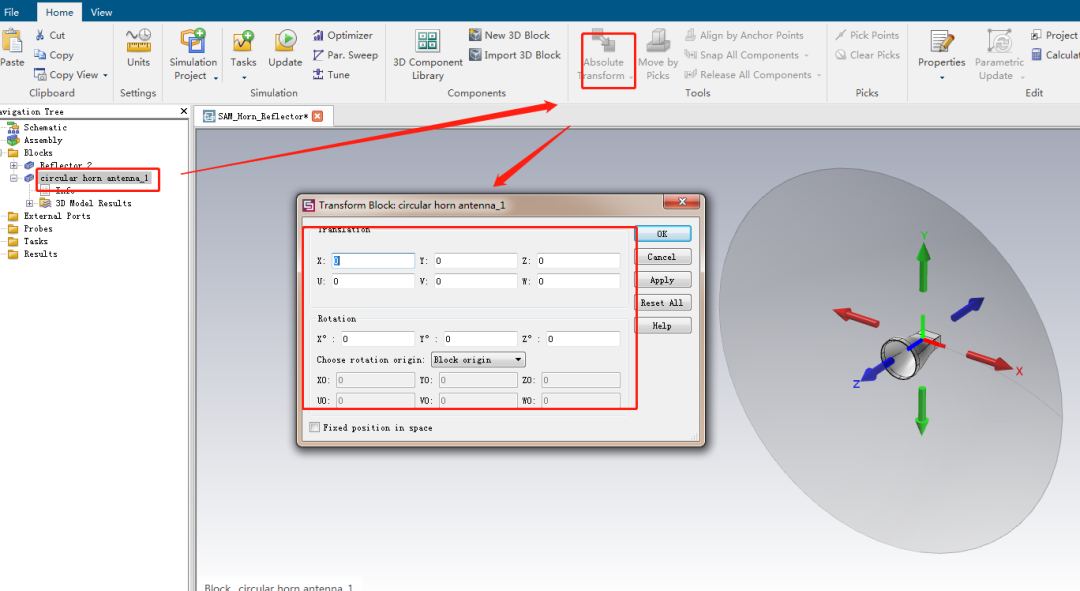

在裝配建模功能區中設置號角全局位置，如下圖所示：

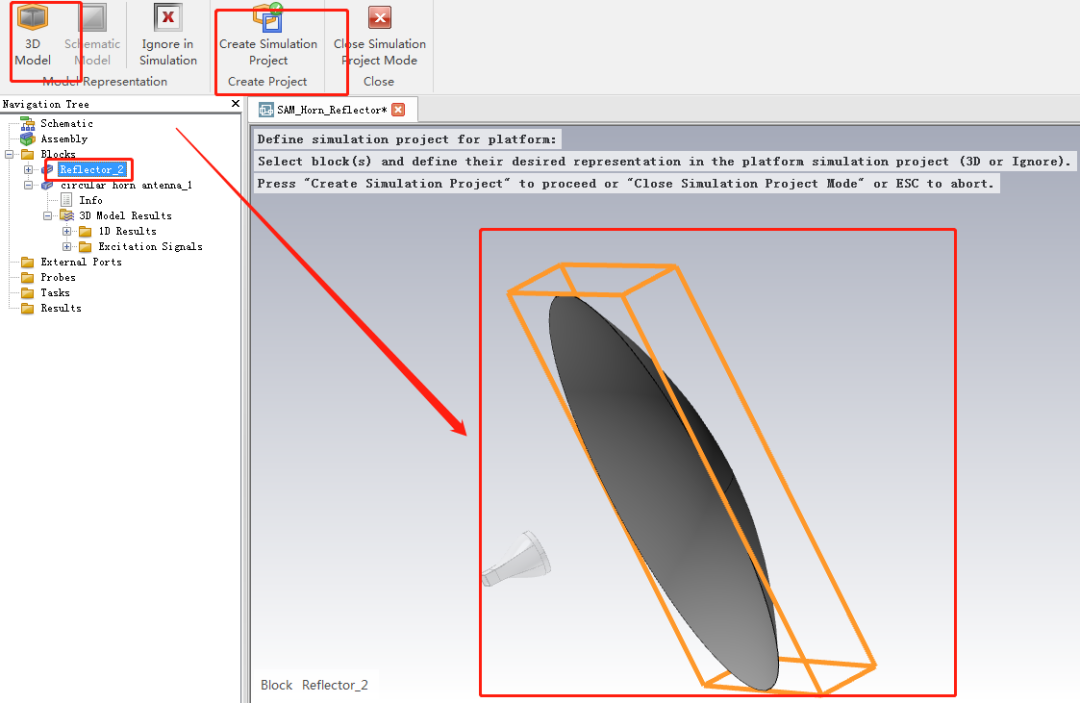

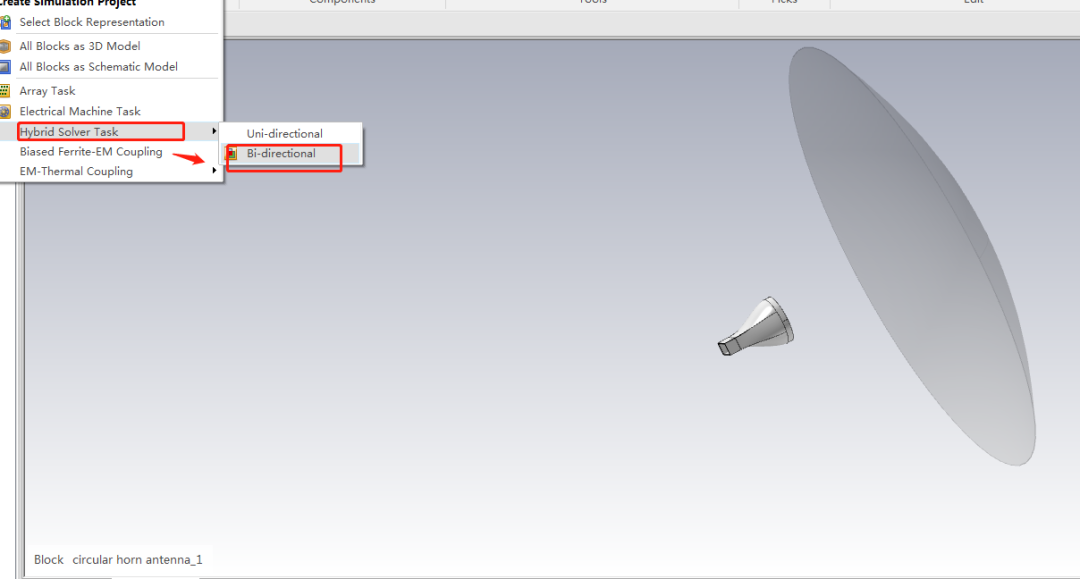

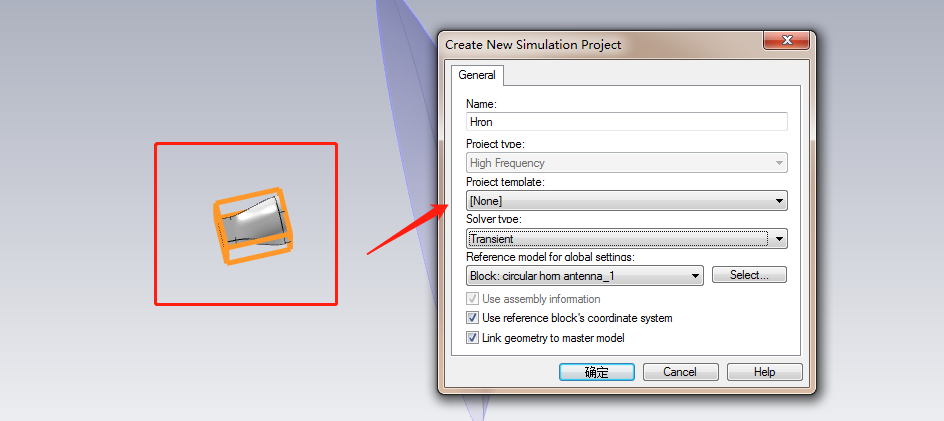

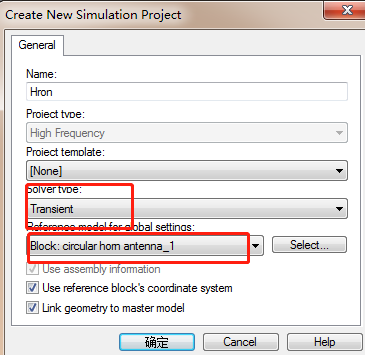

完整的3D時域求解器（T-solver）。需要對發送器和反射器之間的自由空間進行3D離散化。可能導致數十億的未知數。使用積分方程求解器（Isolver）對整個結構進行頻域分析。模擬的適度運行時間。僅將曲面離散化。 對于非常復雜的發射器，分析更具挑戰性。通過混合求解器依次仿真并耦合了兩個仿真項目，一個用于喇叭天線，一個用于反射器。喇叭天線（“源”）將是使用T型求解器和反射器（“平臺”）使用I型求解器進行模擬。如下圖所示：

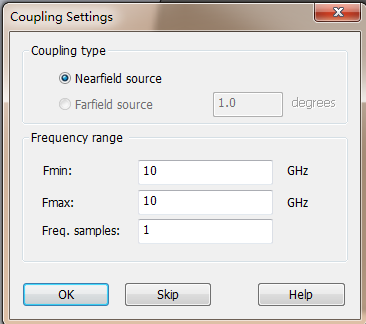

每個模擬項目都是自動創建的，可以作為標準3D項目進行訪問。每個模擬項目都有至少一對場源：1場源監視器，用于寫入場數據。1場源，用于場數據加載。

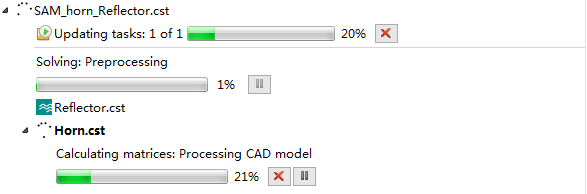

仿真進程如下圖所示：

仿真結果查詢：

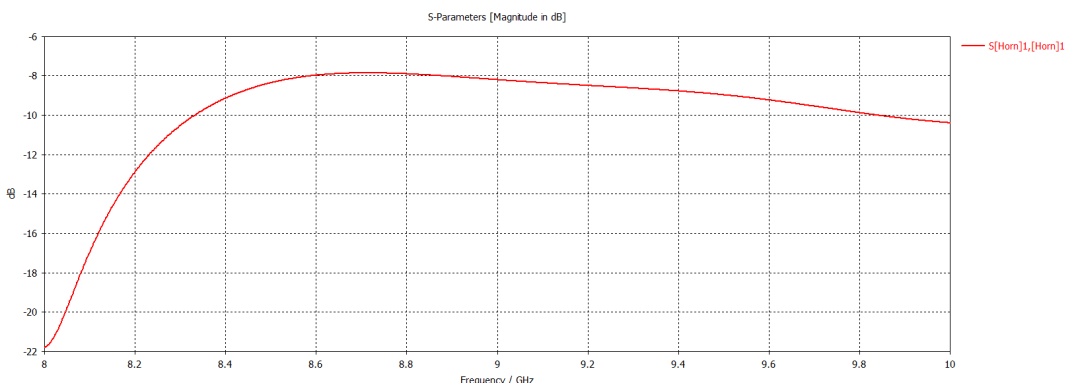

選擇S-Parameters文件夾，僅考慮耦合頻率（10 GHz）。

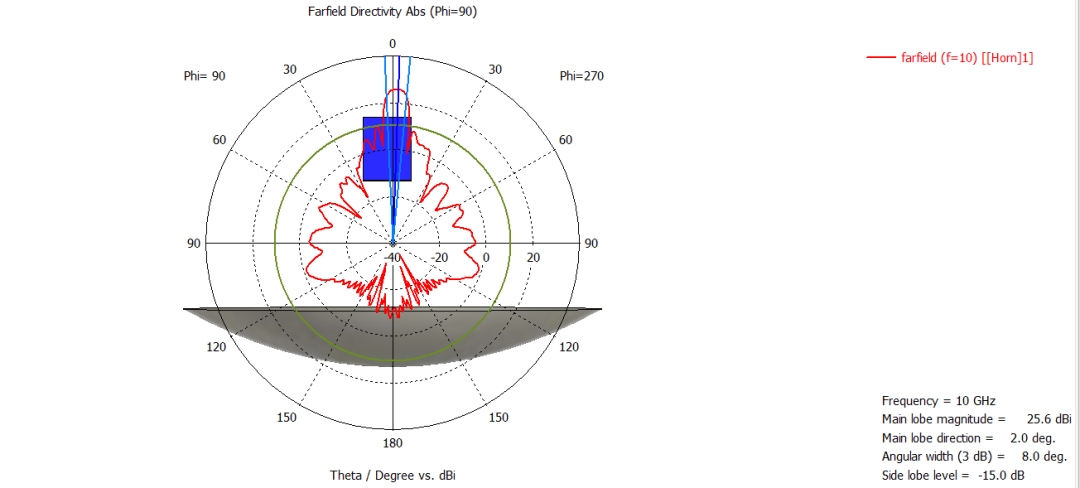

遠場結果如下圖所示：
