這期內容我們介紹如何對一個面上功率密度求積分。先說思路：
CST可以添加PowerFlow監視器，計算功率密度（坡印廷矢量V.A/m^2）

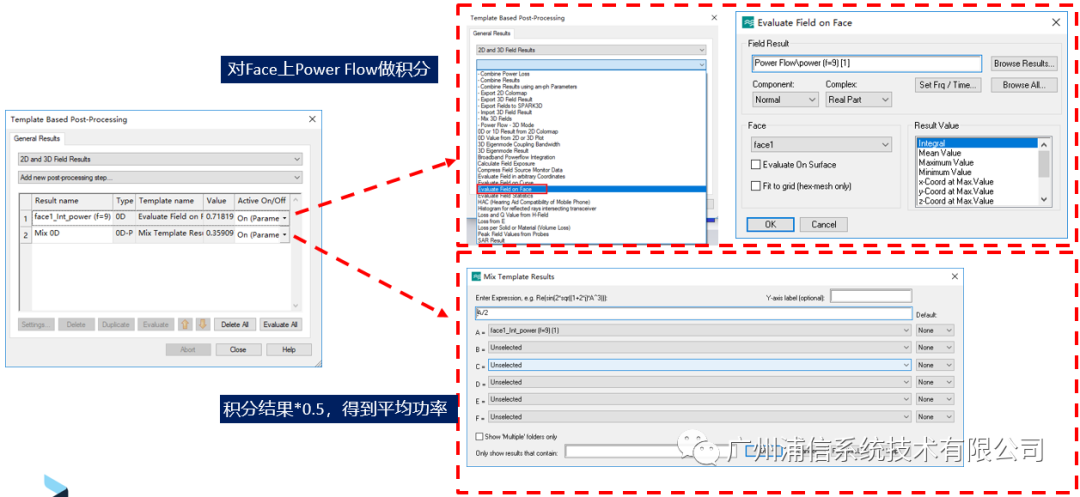

通過后處理result Template，可以對一個面上功率密度做積分處理（提前添加一個用于積分的Face）
注意：2020版本計算的能量是峰值，如需要平均值，需要對結果*0.5

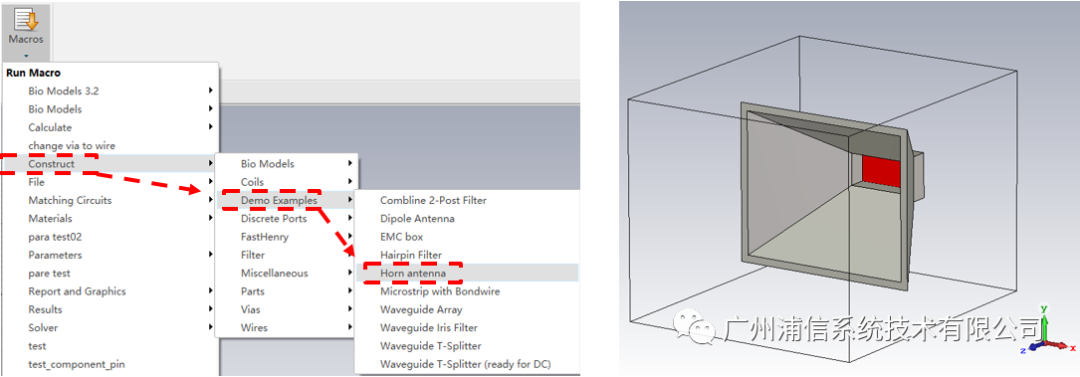

我們從Macro中打開軟件自帶Horn antenna 作為Demo:

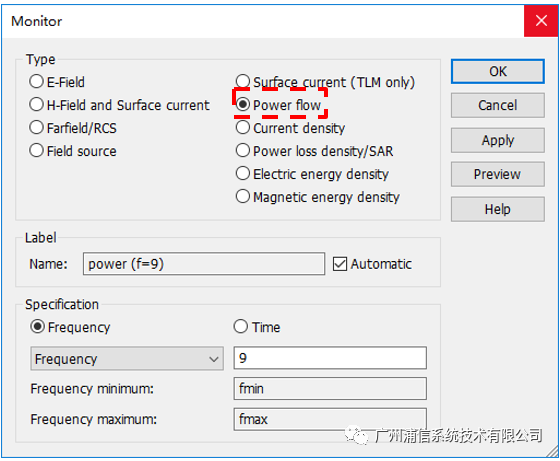

先添加一個PowerFlow監視器，用于計算仿真域內功率密度。
接下里繪制一個用于積分的輔助面Face（下圖中綠色面）
先繪制一個無厚度薄片

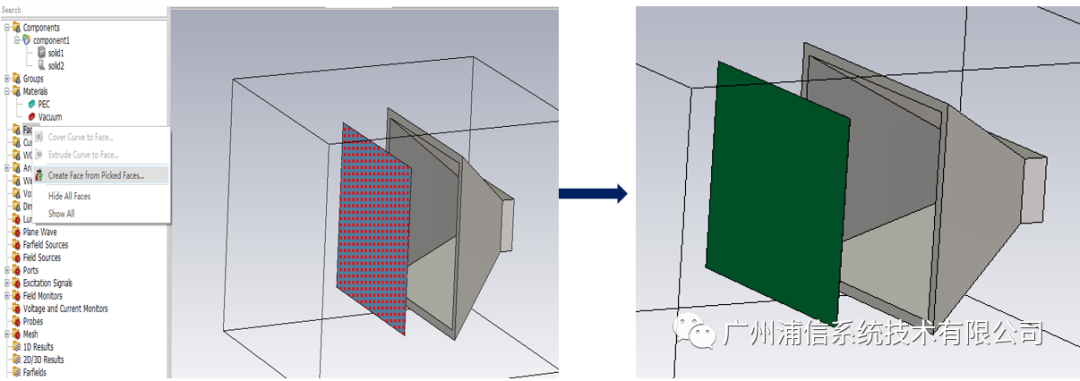

選中繪制的面（快捷鍵F），在Navigation Tree 右鍵Face，CreateFace from picked Faces,得到無實體的面用于后處理
PS：生成Face后，之前繪制的薄片需要?jiǎng)h除
開始仿真，得到數據后通過軟件自帶的后處理工具求積分

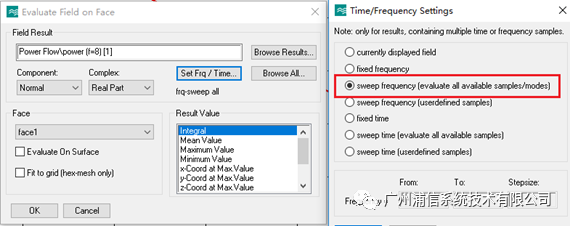

Result Templates-->2D/3D field results-->Evaluate field on Face
該條后處理工具，除了可以求面上積分，還可以計算面上平均值、最大值、最小值等。

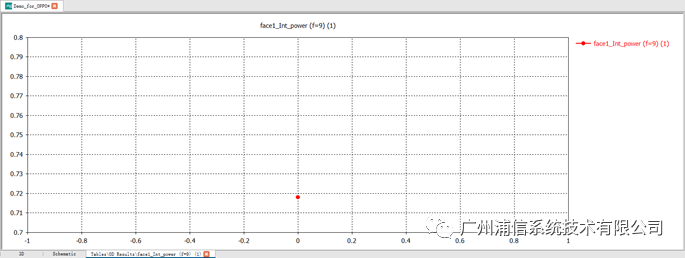

運行后處理，在0D result中得到積分后的峰值功率：

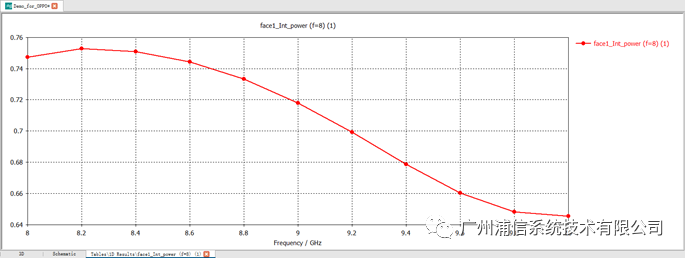

如果需要考慮多個頻點數據，只需要在后處理中選擇Sweep Freuqency即可。
