CST中怎樣在Hybrid solver中設置變量

Q：小明同學想在Hybrid solver中設置一個變量并進行參數掃描仿真優化。該變量為Source或platform中的某一個變量，或者source與platform之間的相對位置。如何實現該功能呢？

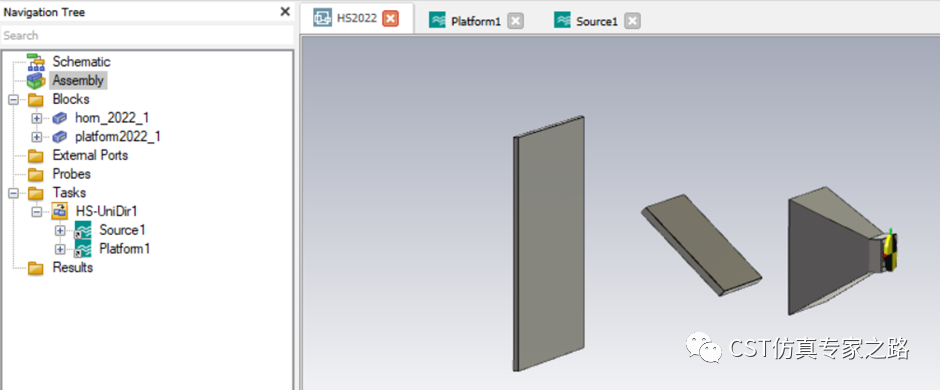

A：Step 1. 首先創建一個混合求解任務，如下圖所示，創建了一個單向混合求解任務。

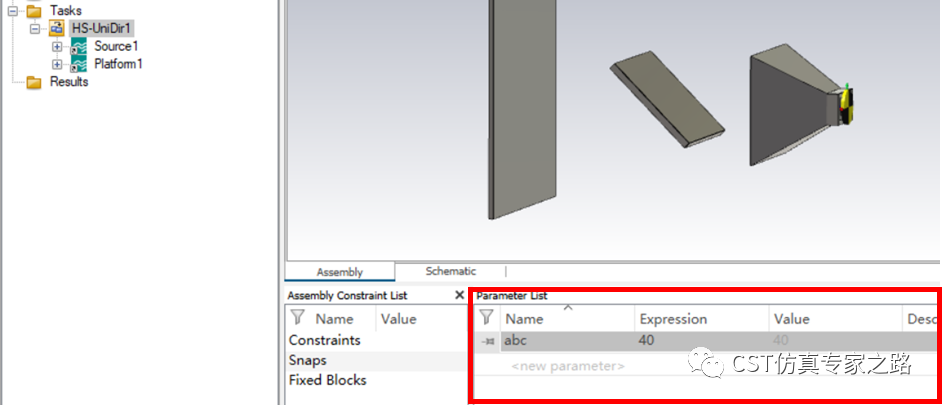

Step 2.在上圖界面下的parameter list中創建全局變量abc，如下圖所示

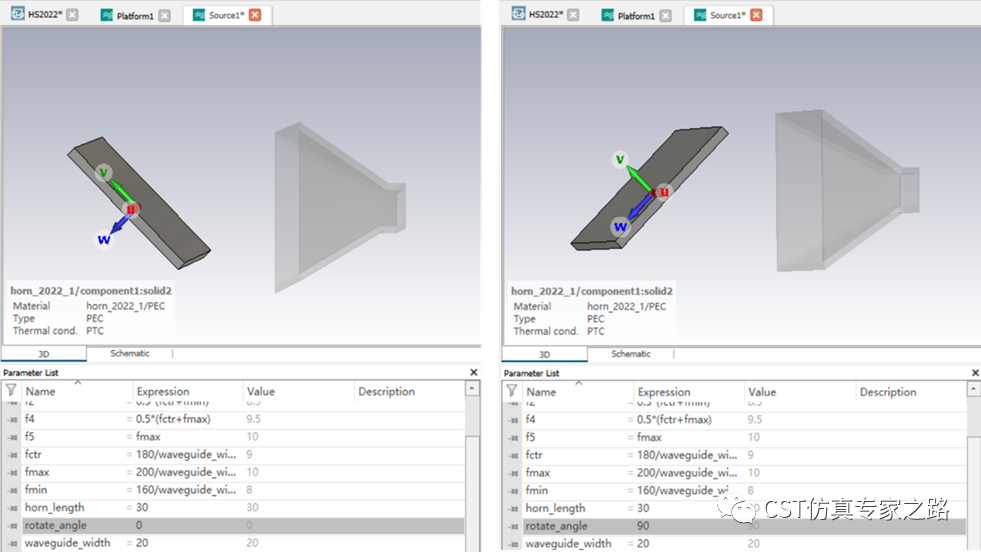

Step 3.在source或者platform中添加變量，本案例是在source中定義變量rotate_angle作為喇叭天線前方金屬板的旋轉角度的值，如下圖所示

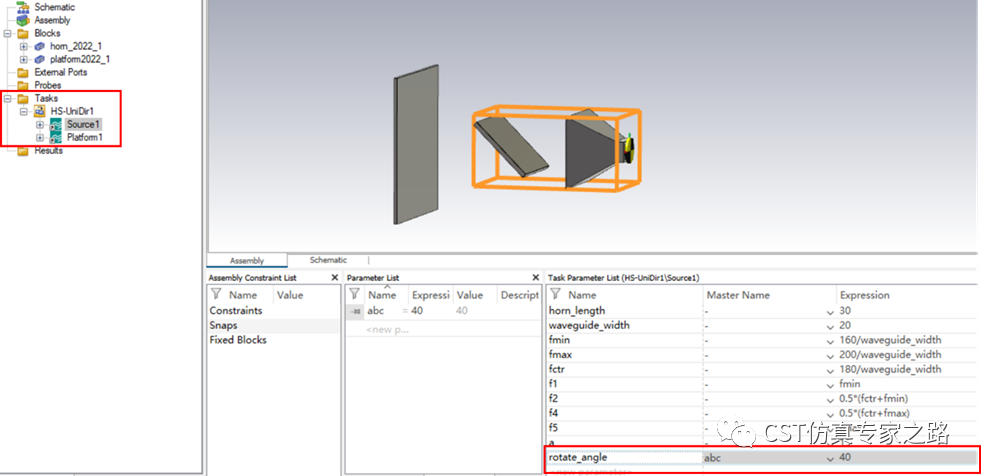

Step 4. 回到Assemmbly界面，選擇HS任務中的source，此時在Task Parameter List中可以看到rotate_angle這個變量，然后為這個變量指定Master Name為全局變量abc。

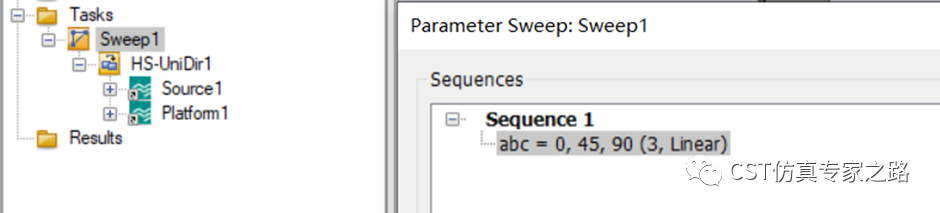

Step 5. 創建parameter sweep task，并添加參掃的變量。設置完成后，執行update。

Step 6.  可以在仿真結果中查看參掃后的結果，如source的S參數，遠場方向圖，platform的遠場方向圖等，如下圖所示。

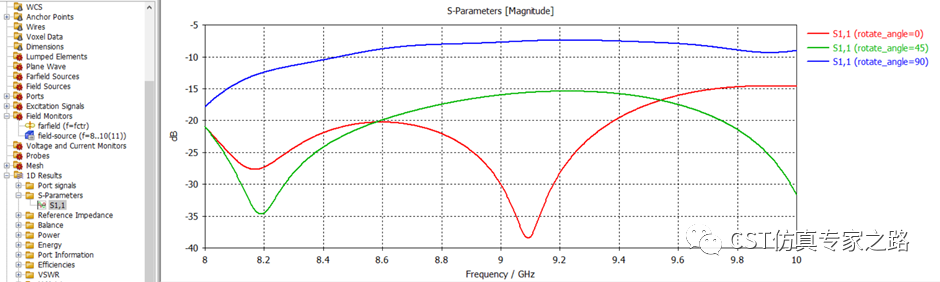

【Source參掃結果——S參數】

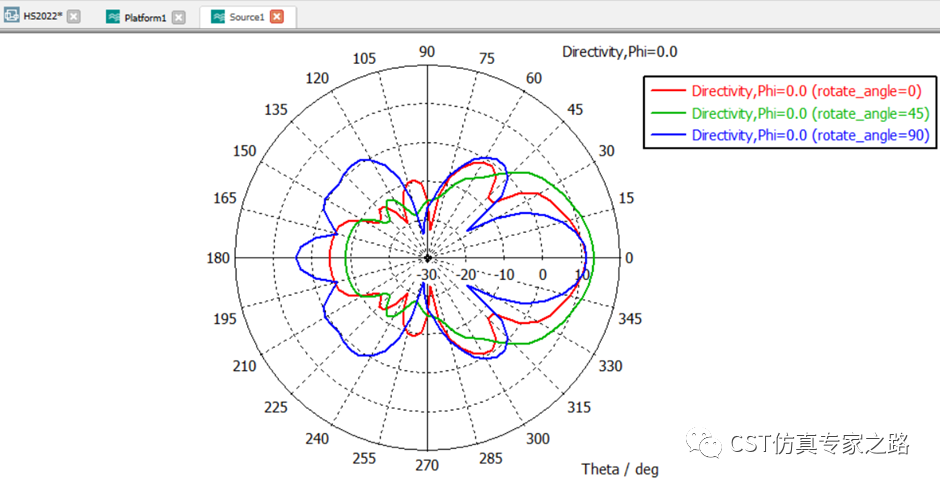

【Source參掃結果——遠場方向圖】

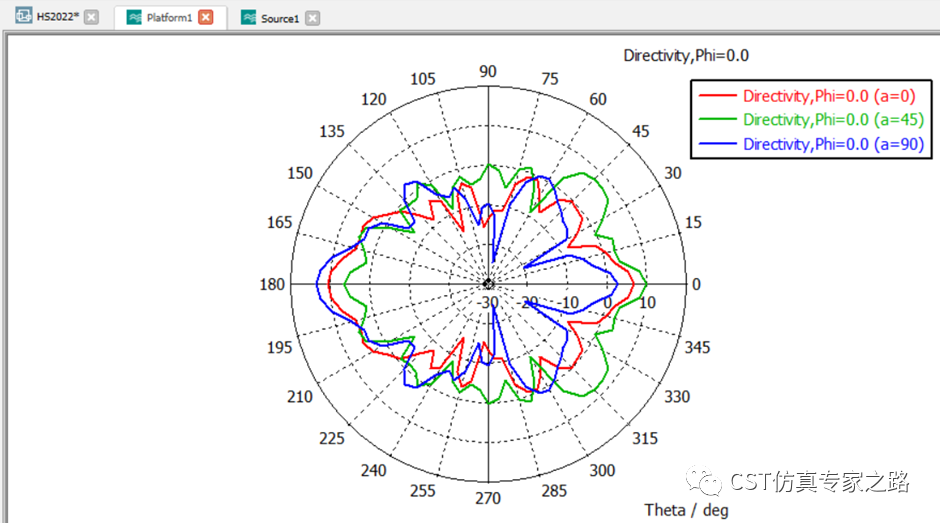

【Platform參掃結果——遠場方向圖】
