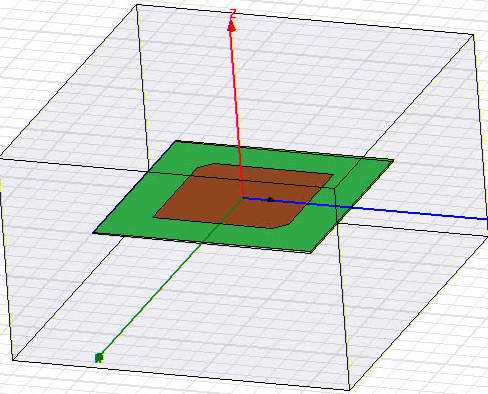

這是一種采用同軸線饋電的圓極化微帶天線
切角實現圓極化
設計目標!(具體參數可能不精確，望大家諒解)主要講解HFSS操作步驟!
GPS微帶天線:介質板:厚度:2mm,介電常數:2.2,大小:100mm*100mm
工作頻率:1.59GHz,圓極化(左旋還是右旋這里不講了哈),天線輻射在上半平面覆蓋!
50歐同軸線饋電,
1、計算參數
首先根據經驗公式計算出天線的基本參數，便于下一步建立模型。

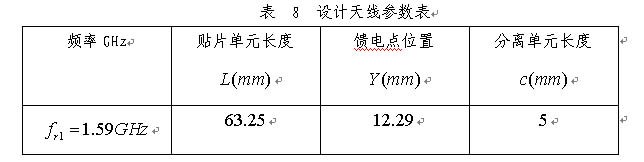

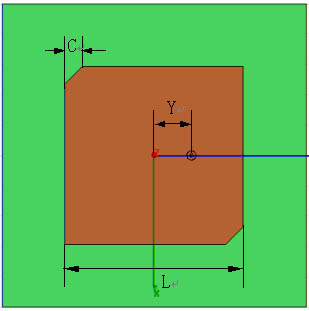

貼片單元長度、寬度（正方形貼片長寬相等）、饋電點位置，分離單元長度.下表是經HFSS分析后選擇的一組參數：
2、建立模型

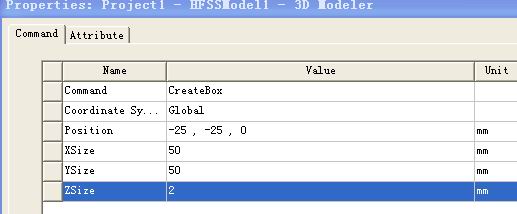

首先畫出基板50mm*50mm*2mm 的基板

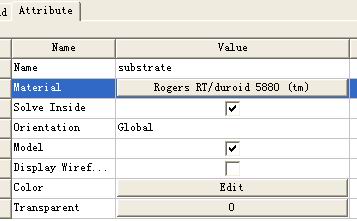

起名為substrate
介電常數設置為如圖2.2的，可以調整color顏色和transparent透明度便于觀察

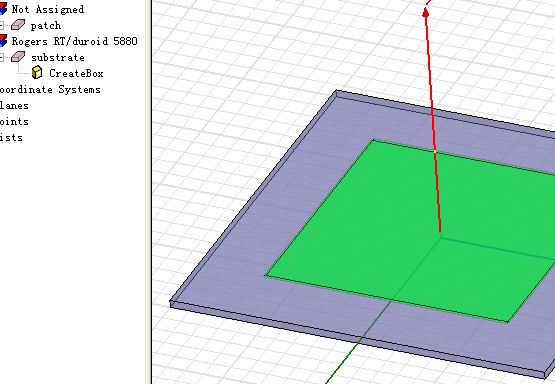

按Ctrl+D可以快速的使模型全可見！按住Ctrl+Alt鍵，拖動鼠標可以使3D模型自由旋轉
