ESD靜電保護（ESD器件保護原理及選型）
通常情況ESD保護電路如下
當系統沒有干擾，正常工作時，ESD器件可以忽略，幾乎不起作用

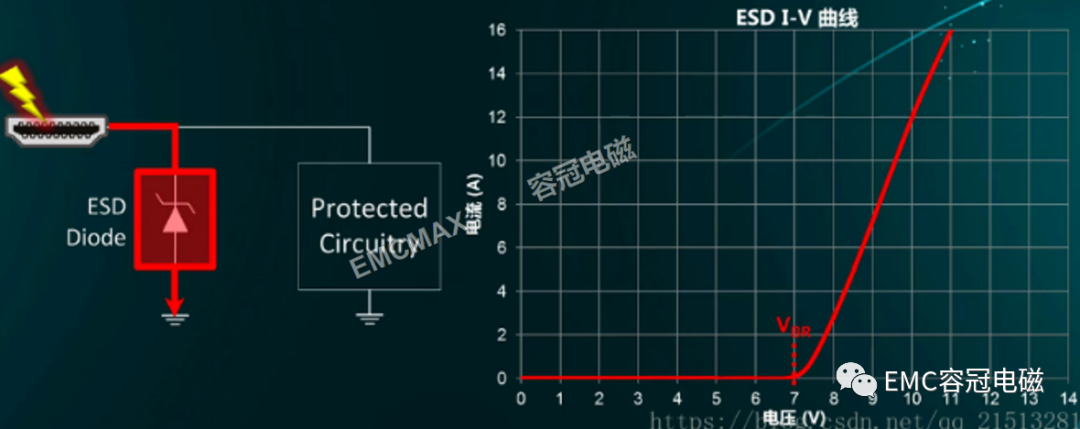

當外部接口電壓超過ESD器件的擊穿電壓（VBR）,ESD器件開始起作用，并將電流分流到地。

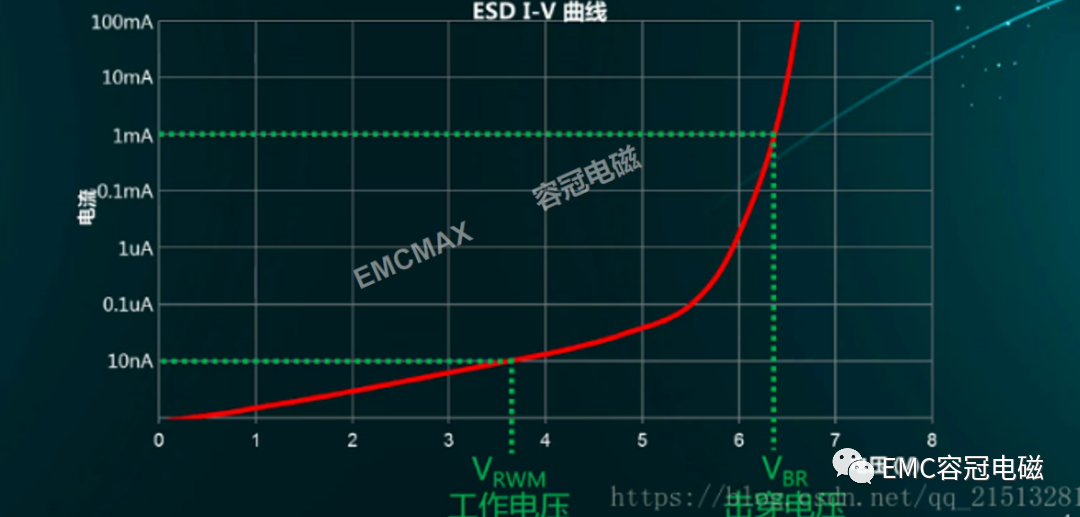

實際ESD器件的工作電壓（VRWM）與擊穿電壓（VBR）的區別，選擇ESD器件應該選擇系統工作電壓小于ESD器件的工作電壓（VRWM），例如系統是0~5V，那么我們應該選擇工作電壓（VRWM）大于5V的TVS。

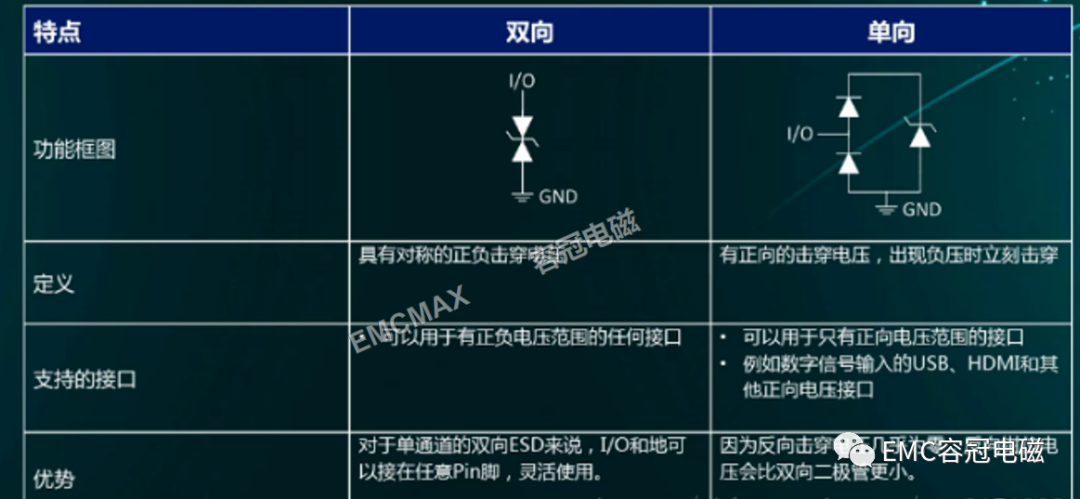

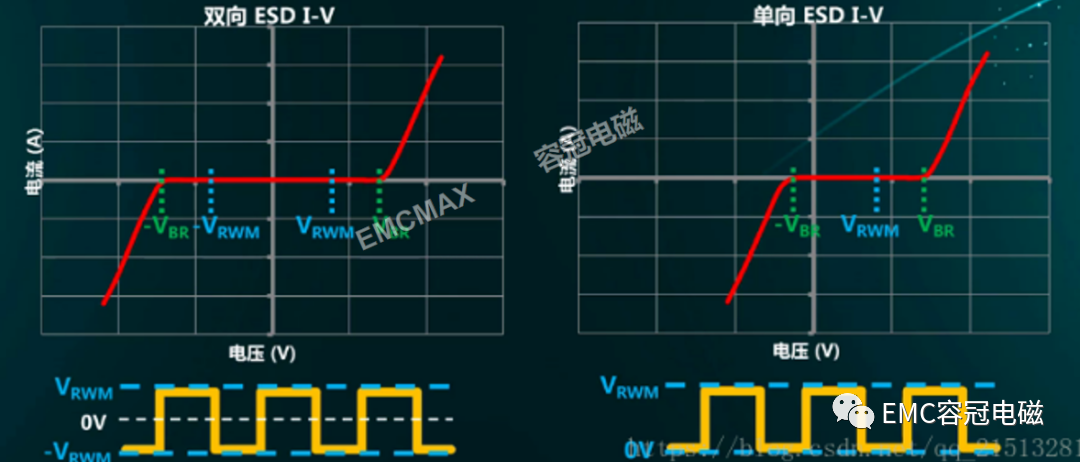

單向ESD器件和雙向ESD器件，雙向ESD器件可以通過正負擊穿電壓（VBR）的信號，而單向ESD器件只可以通過正擊穿電壓（VBR）的信號，如果通過負的就會造成ESD器件擊穿。
雙向ESD器件和單向ESD器件的特點，單向ESD器件對于負壓的保護更好。

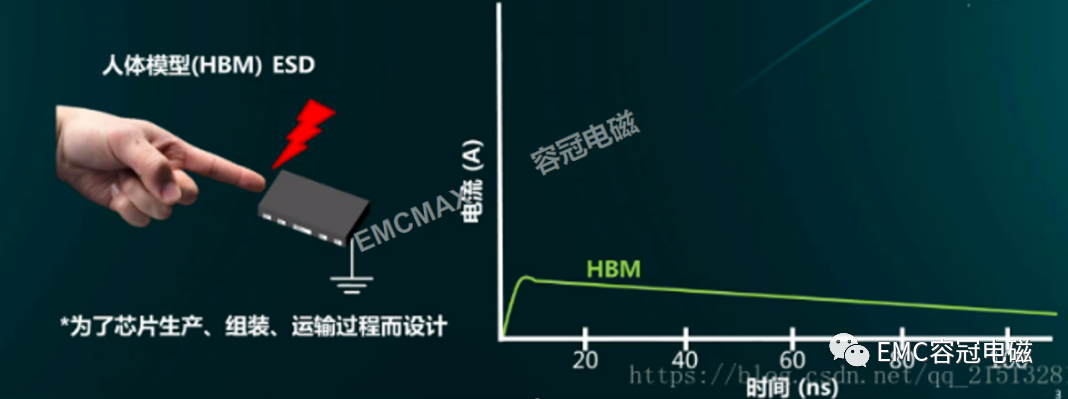

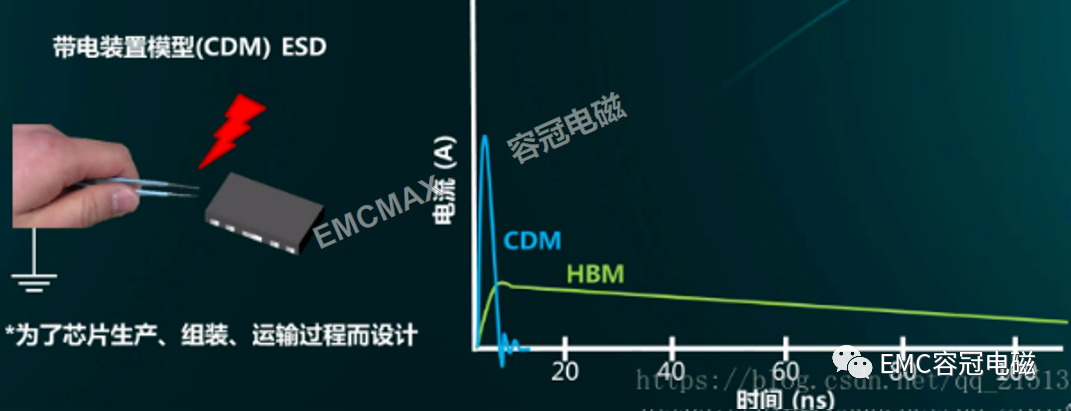

幾種ESD模型及其放電曲線。

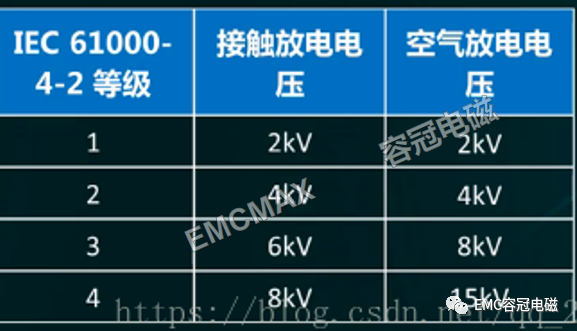

IEC 61000-4-2等級為日常接觸等級，正常分為四級

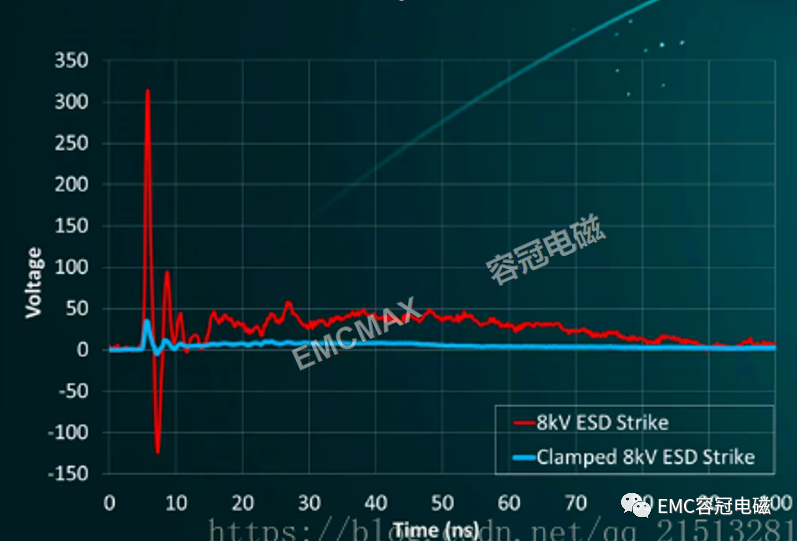

但是ESD器件符合IEC 61000-4-2時，只代表ESD器件本身的防護，不代表后級電路能承受相應的沖擊。鉗位電壓是衡量ESD器件保護電路系統的能力。鉗位電壓即當外部受到?jīng)_擊，后級電路通過ESD器件后受到的沖擊。如圖紅色為沖擊，藍色為沖擊過ESD器件后的鉗位電壓。我們可以根據自己系統需求選擇鉗位電壓。

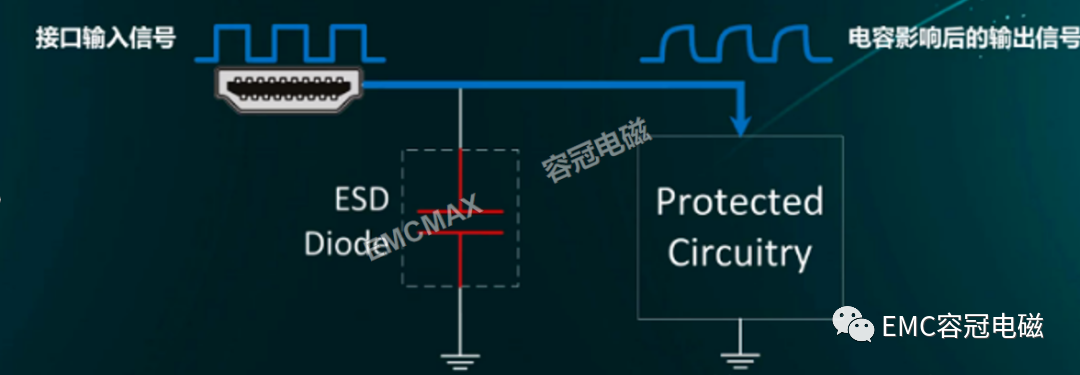

實際應用中，ESD器件是有寄生電容的，如圖是寄生電容對高速電路接口的影響，寄生電容會影響電平的上升和下降速度，例如USB3.0、HDMI等等。

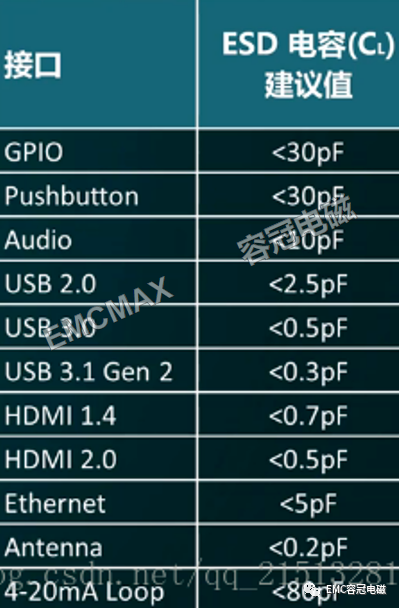

在ESD器件選型時寄生電容可以根據應用接口選擇，如下圖
ESD器件選型步驟
1.計算接口信號幅值的范圍來確定ESD器件的工作電壓；
2.根據信號類型決定使用單向或者雙向ESD器件;
3.根據信號速率決定該接口能承受的最大寄生電容；
4.根據電路系統的最大承受電壓沖擊，選擇適合的鉗位電壓；
5.確保ESD器件可達到或超過IEC 61000-4-2 level4。

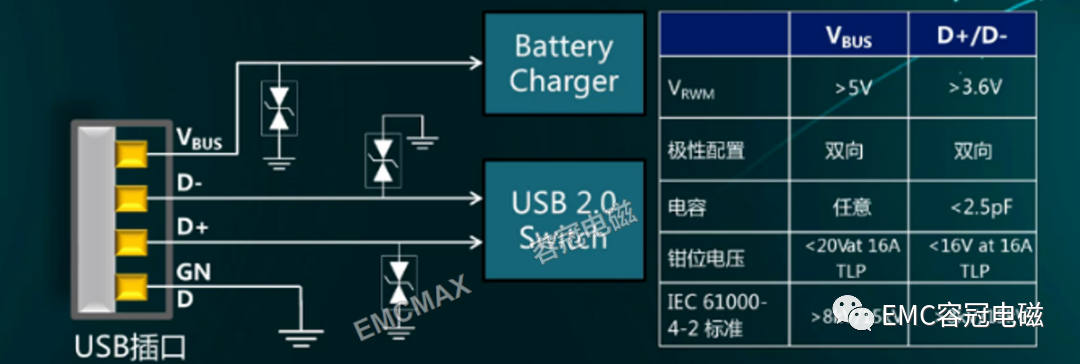

例如USB2.0接口保護電路：
