ESD靜電原理及整改建議

ESD抗擾度測試實質

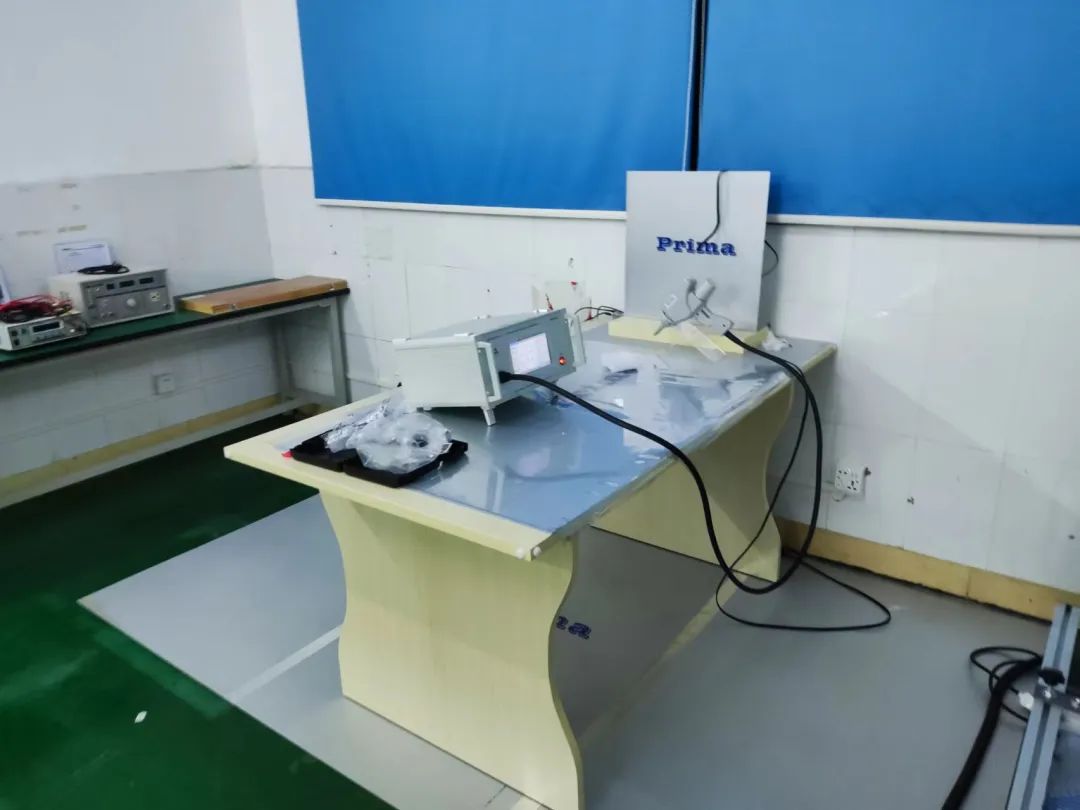

      從ESD測試配置可以看出，在進行ESD測試時，需要將靜電槍的接地線接至參考接地板（參考接地板接安全地），EUT放置于參考接地板之上（通過臺面或0.1m高的支架），靜電放電槍頭指向EUT中各種可能會被手觸摸到的部位或水平耦合板和垂直耦合板，就決定了ESD測試時一種以共模為主的抗擾度測試，因?yàn)镋SD最終總要流向參考接地板。

       ESD干擾原理也可以從兩方面來講。首先，當靜電放電現象發生在EUT中被測部位時，伴隨著ESD放電電流也將產生，分析這些ESD放電電流波形的上升沿時間會在1ns以下，這意味著ESD是一種高頻現象。ESD 電流路徑與大小不但由EUT內部實際連接關系（這部分連接主要在電路原理圖中體現）決定，而且還會受這種分布參數的影響。

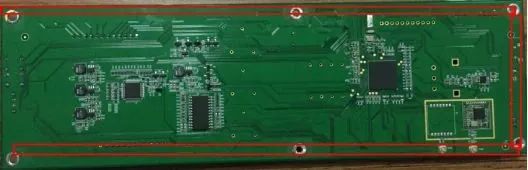

 事實上，在施加靜電的過程中，會產生多種電容，比如放電點與內部電路之間的寄生電容、電纜與參考接地板之間的電容、和EUT殼體與參考接地板之間的電容等等。這些電容的大小都會影響各條路徑上的ESD電流大小。設想一下，如果有一條ESD電流路徑包含了產品內部工作電路，那么該產品在進行ESD測試時受ESD的影響就會很大；反之則更容易通過ESD測試。可見，如果產品的設計能夠避免ESD共模電流流過產品內部電路，那么這個產品的抗ESD干擾的設計是成功的，ESD抗擾度測試實質上包含了一個瞬態共模電流（ESD電流）流過產品。
