MIMO天線系統的CST仿真設計實例（下）

這期我們繼續學習一下MIMO系統設計與調試。由一個三角型偶極子天線建模開始，到兩個天線位置關系的對比和調試，再到四天線MIMO整體調試。

繼續之前的案例，下面我們看雙天線不同位置和四天線系統。

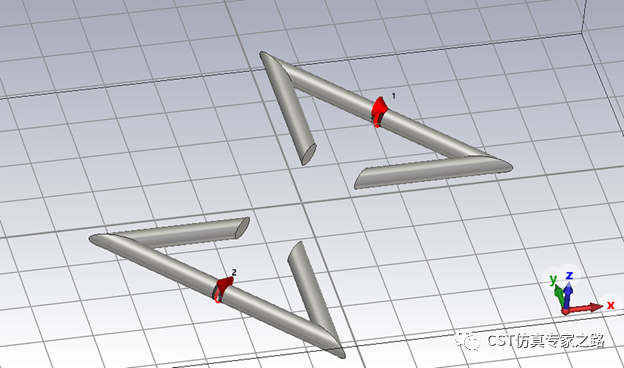

3.    雙天線---平行型

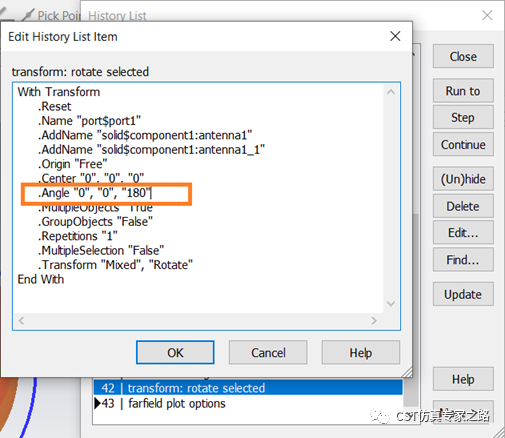

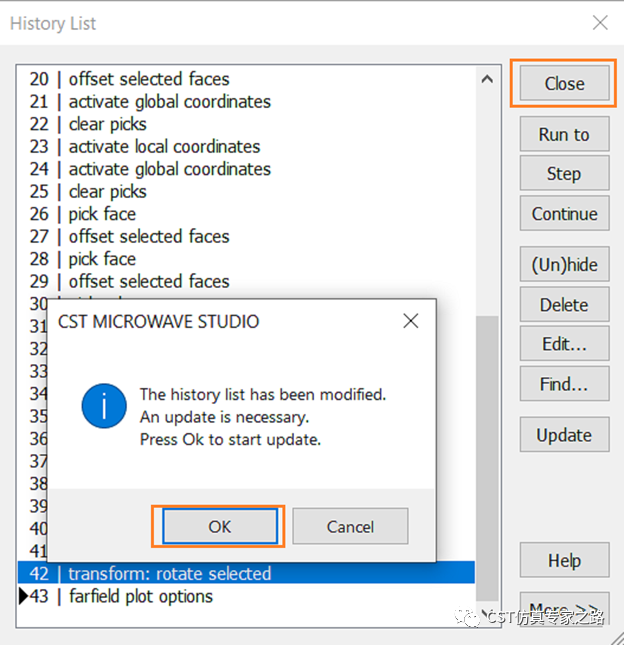

文件另存，將歷史樹中旋轉天線90度改成180，關閉歷史樹。

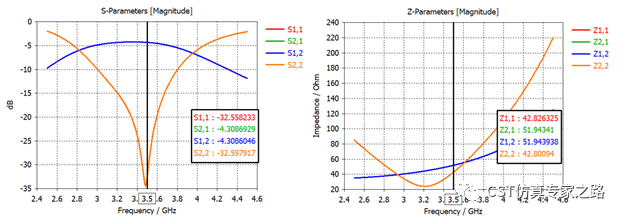

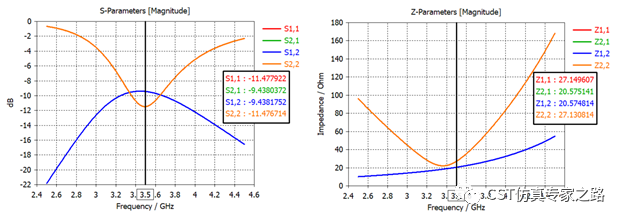

仿真查看S參數和Z參數，可見S11匹配沒有正交時候好，但S21耦合有所改善，因為端口距離相對變遠了。那么這時我們能猜到ECC變好還是變壞嗎？

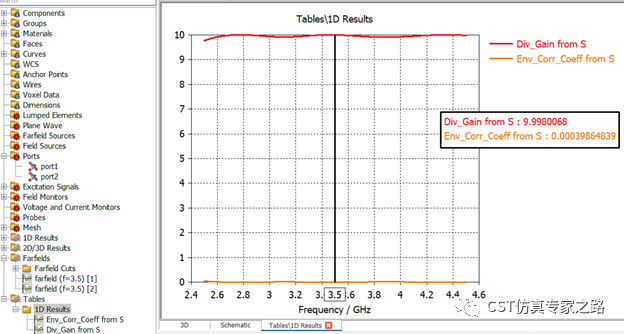

答案是變得更好了。

那么之前的正交就不好么？不是的，MIMO肯定喜歡正交，下面我們調一調正交的參數，看看能不能比這個平行的好。

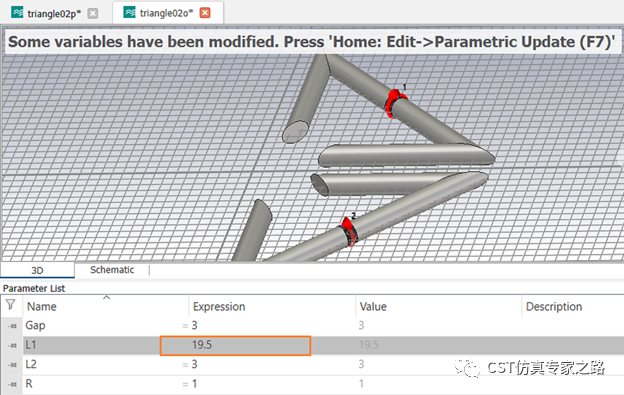

我們把之前正交的模型L1改成19.5：

仿真后，可見我們可以將S11匹配的更好，Z11更接近50歐姆。那么此時ECC會比平行的好嗎？

是的：

那么基于這個正交設計，我們看看四天線的情況。

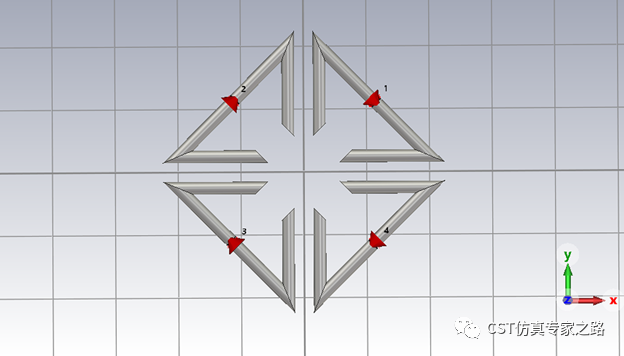

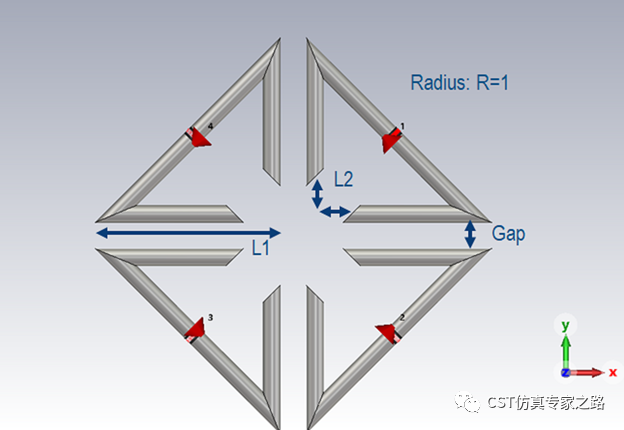

4．四天線

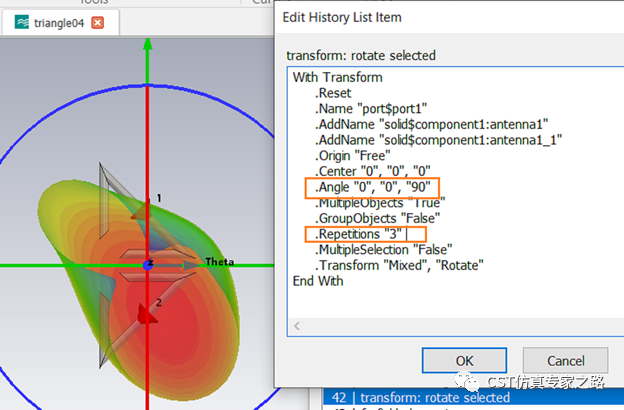

文件另存，然后修改歷史樹中的旋轉，90度重復三次：

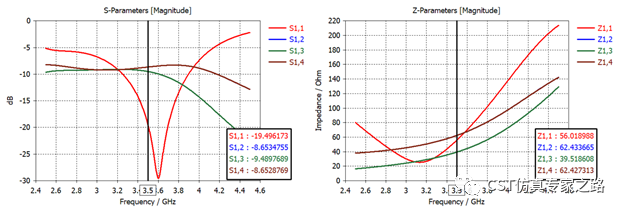

仿真得到S參數和Z參數：

可見S11又偏移了，耦合S12都在-9dB左右，這對于雙天線正交的情況是改善。

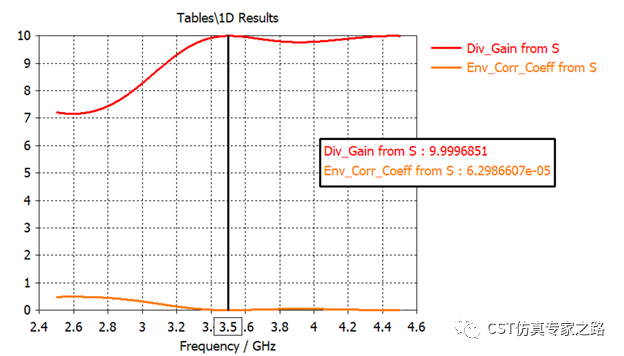

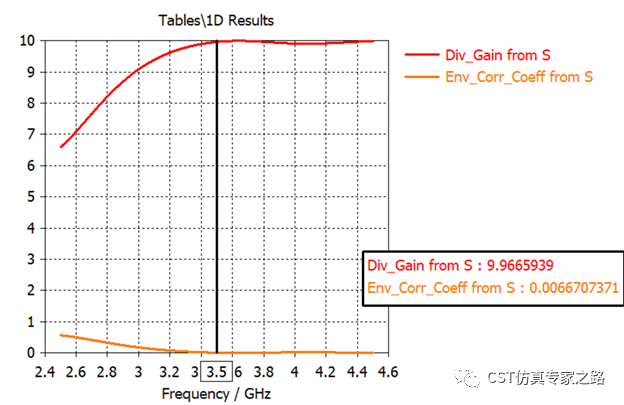

此時ECC=0.0066，相比一開始的ECC=0.0125好，但是沒有我們得到的最高紀錄6.2e-5好（調過的雙天線正交）。

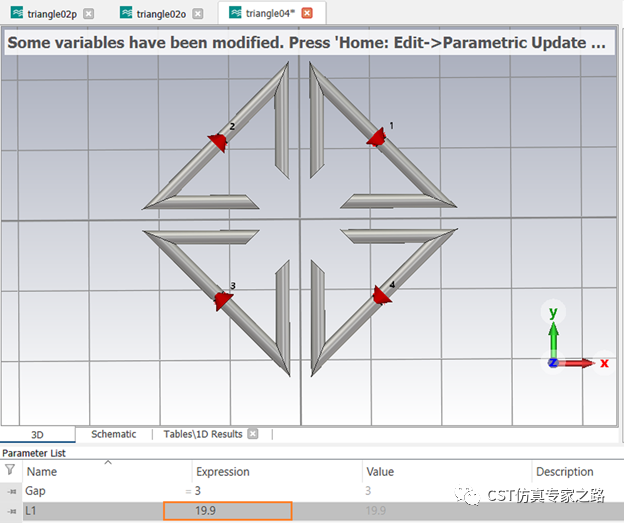

那怎么辦？繼續調唄！我們把L1改成19.9：

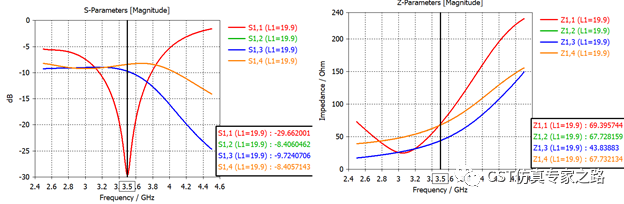

這樣S11就調回來了：

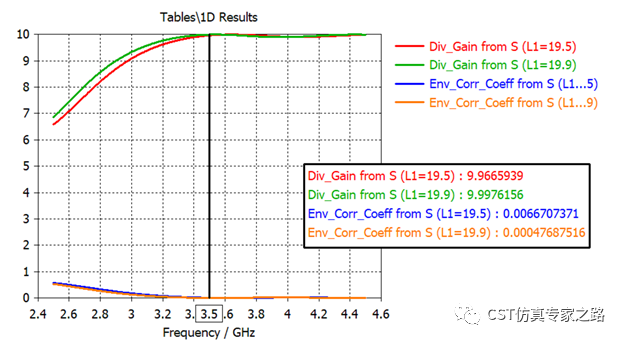

此時ECC更好了：

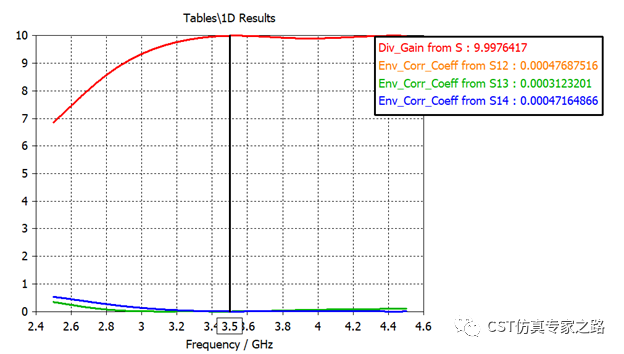

其實這里的ECC一直看的都是S12。還有S13和S14：

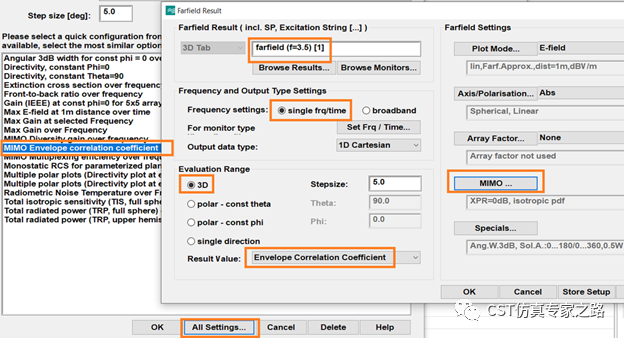

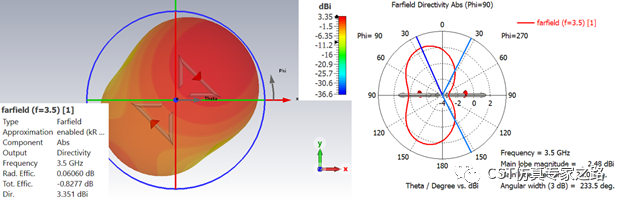

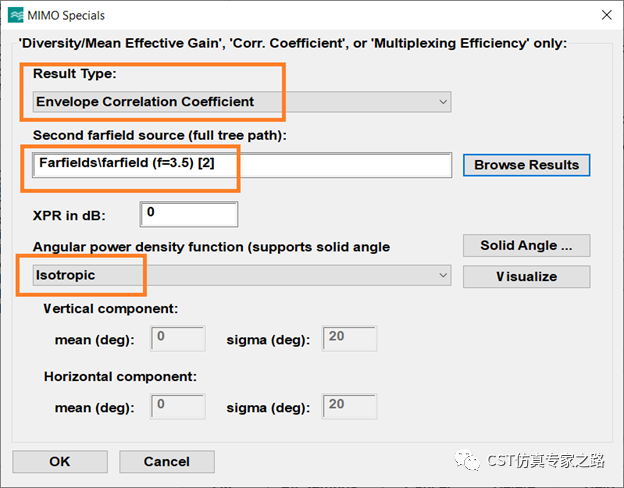

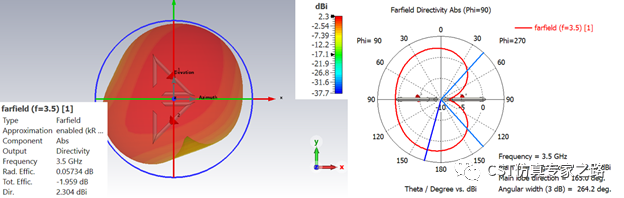

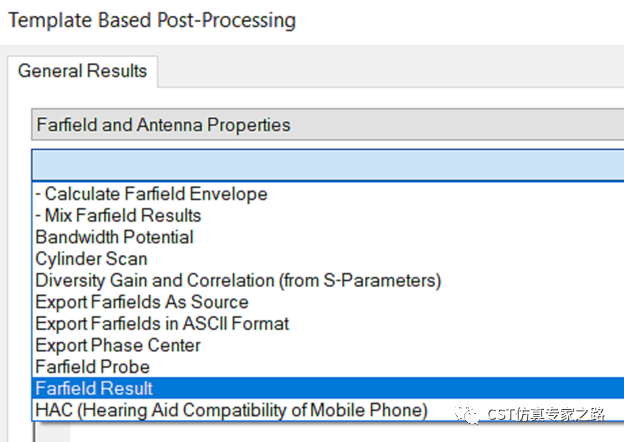

最后，我們看看如何通過遠場計算端口1和2之間的ECC：

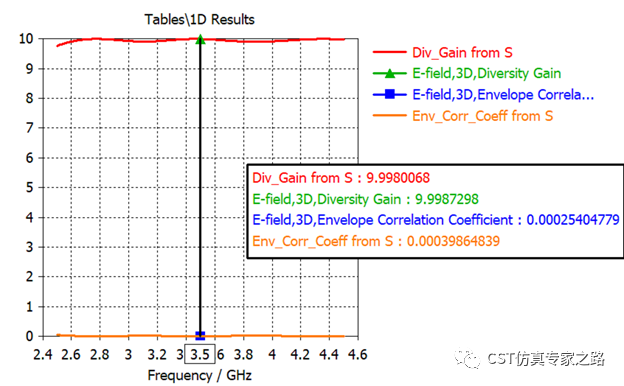

可見遠場計算的ECC與S參數計算的ECC非常接近。（雙天線平行）

小結：

１.  互偶阻抗太大會導致頻偏，耦合取決于距離和結構。

２.  MIMO中的結構，間距等參數都需要調試，才能獲得低ECC。

３.  雙天線正交是MIMO的基礎，但本文案例顯示，平行也可能更好，取決于距離、設計以及各方面調試。文中很多參數都沒有研究其影響，比如Gap、 R。

４.  雙天線設計好再設計四天線就比較容易了。

５.  遠場和S參數都可用來計算ECC，有文獻討論哪個好哪個壞，歡迎討論。
