上期我們看了I求解器計算單站RCS，這期我們用同樣的模型，看看A求解器計算單站RCS，簡單對比。

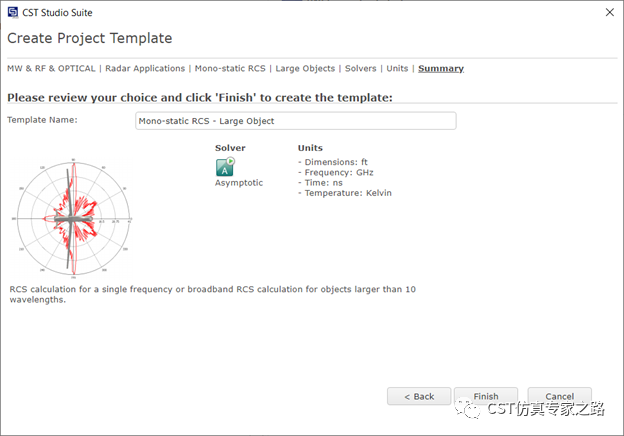

用大尺寸的RCS模板：

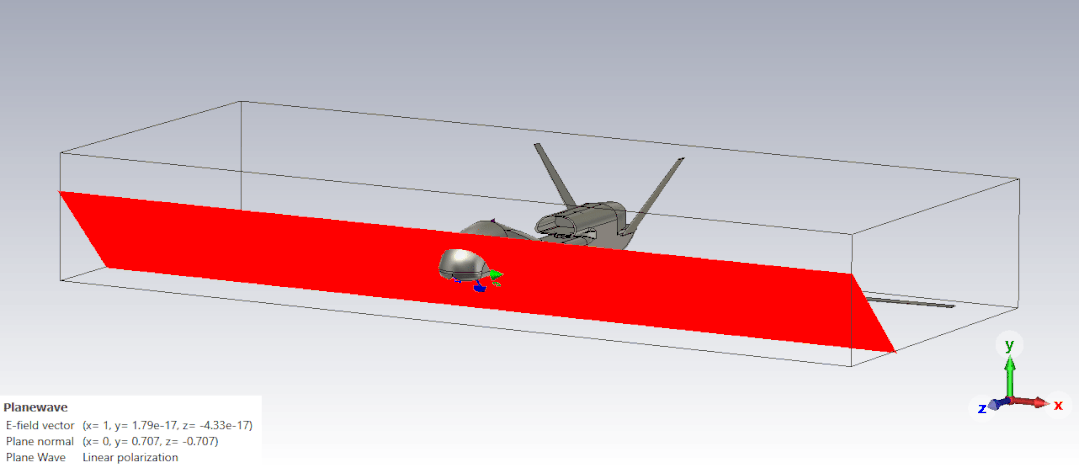

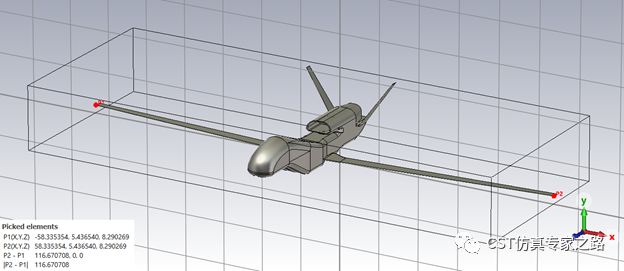

導入模型，這次我們看原尺寸的模型：
進入A求解器設置：

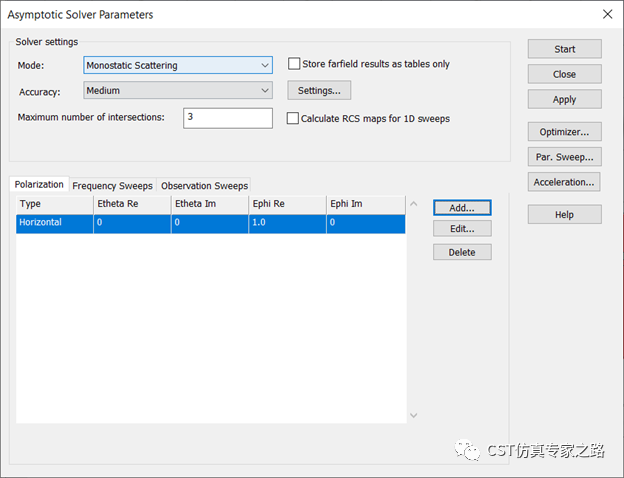

選擇單站散射模式計算，添加水平極化：

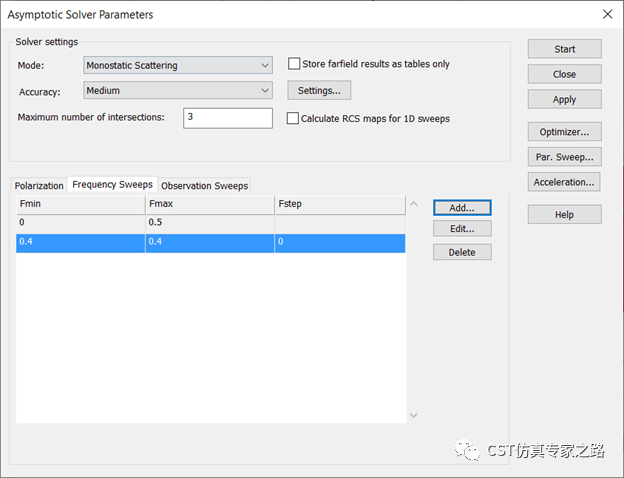

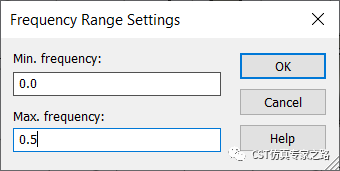

添加頻點0.4GHz:

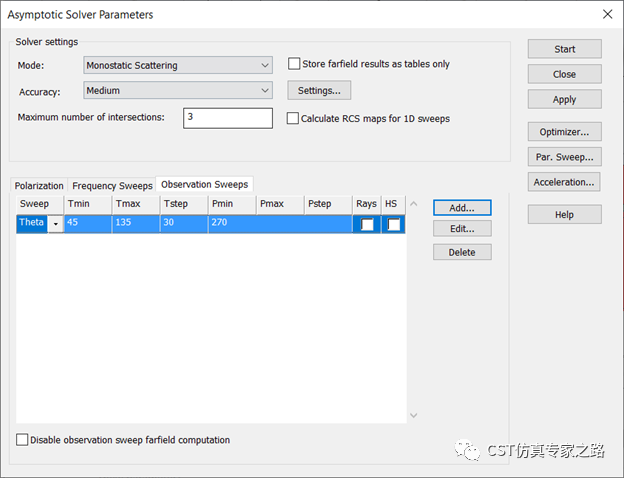

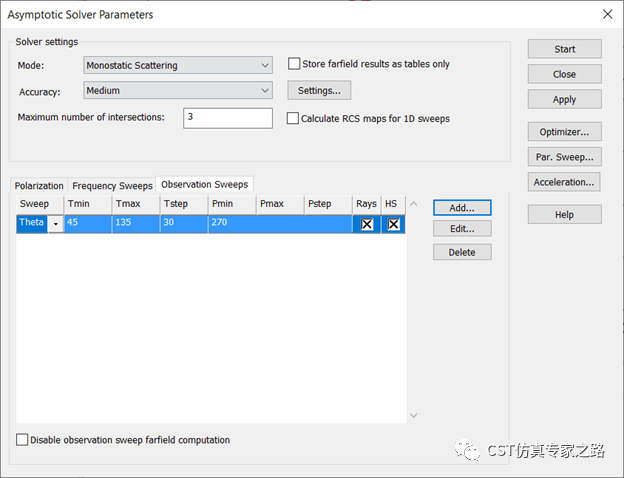

添加掃描角度：
等效的平面波參數(shù)掃描是這樣的：

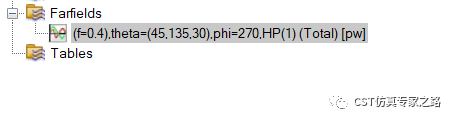

開始仿真，結束后看遠場結果：
換成1DCartesian形式：
如果我們在求解器中開啟射線（Rays）和熱點計算（HS，hotspot），重新仿真，那么將得到一系列的場：

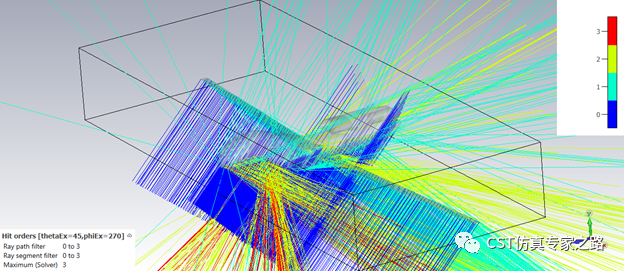

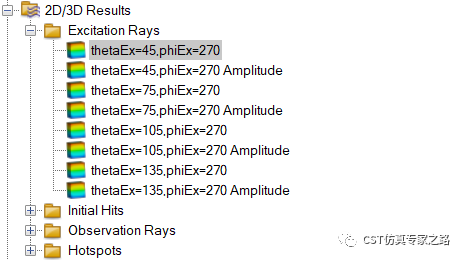

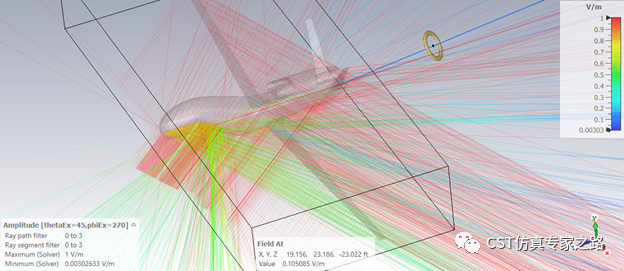

激勵射線，藍色0表示沒有反射的，淺藍色1是第一次反射，黃色2是第二次反射，紅色3是第三次反射。

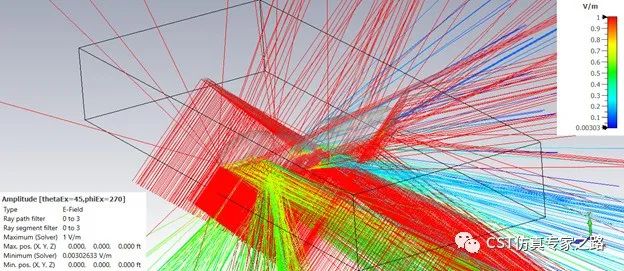

射線強度：
可用鼠標探針查看具體位置：

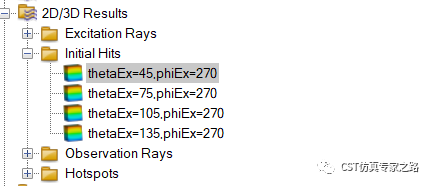

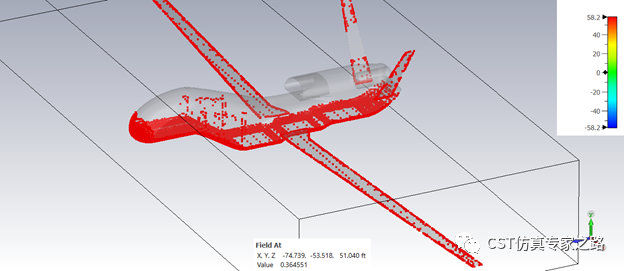

入射射線的落點：

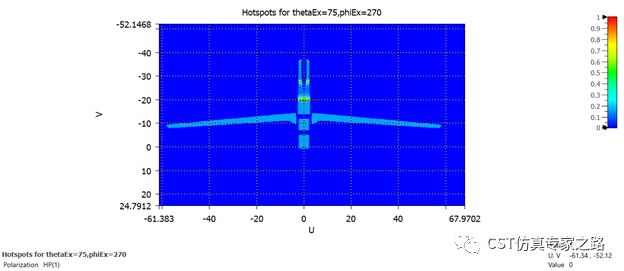

反射的熱點：

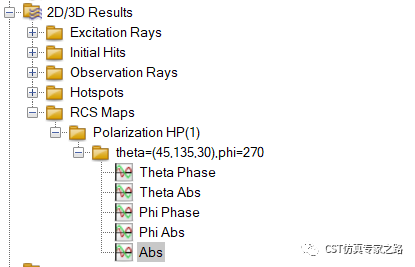

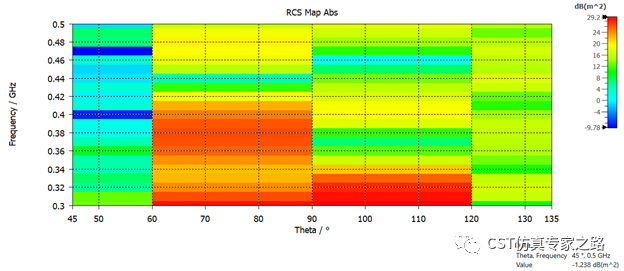

如果我們將1DRCS map開啟，并多掃一些頻點，重新運行，則得到單站RCS的分布圖：
下面我們用I-solver簡單對比驗證，

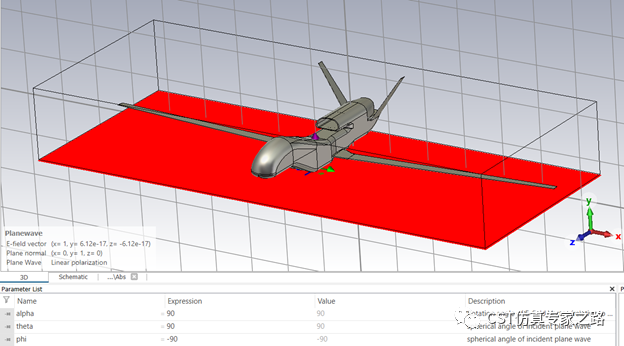

定義初始的平面波參數(shù)：

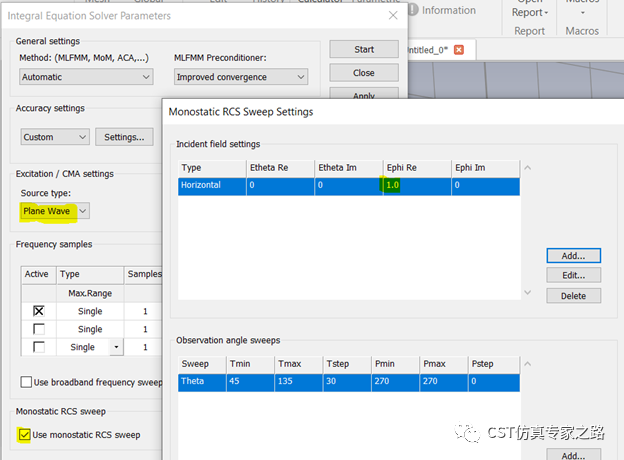

I-solver中單站RCS快掃，定義極化和掃描角，與剛才A-solver一致：
開始仿真，較A-solver慢很多，因為電尺寸較大，網(wǎng)格較多：

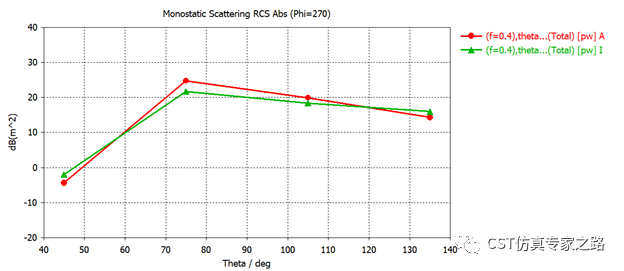

結果對比：
小結：
1. 電大尺寸的RCS計算可用A-solver，速度非常快，幾秒鐘就得到結果，也可多角度多頻點地掃描出RCS map。
2. A-solver計算RCS不需要平面波和遠場監(jiān)視器，但是I-solver需要，所以為了轉換方便，可保留平面波。
3. 本案例用的兩個求解器都沒有對精度和收斂進行分析。
