喇叭天線CST仿真實例
來源：OPERA仿真專家之路
更新時間：2024-09-03
閱讀：
此次講解的目的是熟悉構建一個喇叭天線并研究喇叭口徑對增益性能的影響。喇叭天線主要應用UHF和微波頻段。它可以用作較大天線的饋電天線的標準結構，例如反射天線，同時用于校準天線以及測量其他天線的增益。其優點是適度的方向性、低駐波比（VSWR）、寬頻帶、結構簡單和易于調整。
喇叭天線有一個圓形的孔徑，采用矩形波導端口進行饋電。結構尺寸如下所示：
1.啟動CST Studio Suite
2.選擇“新建模板”以創建一個新的項目。這將啟動配置向?qū)榱藥椭x擇合適的模塊，主要項目設置和結果記錄為特定的應用程序。
3.選擇微波與射頻與光學。
4.選擇天線，然后單擊下一步
5.選擇波導（喇叭，圓錐形等），然后單擊下一個。

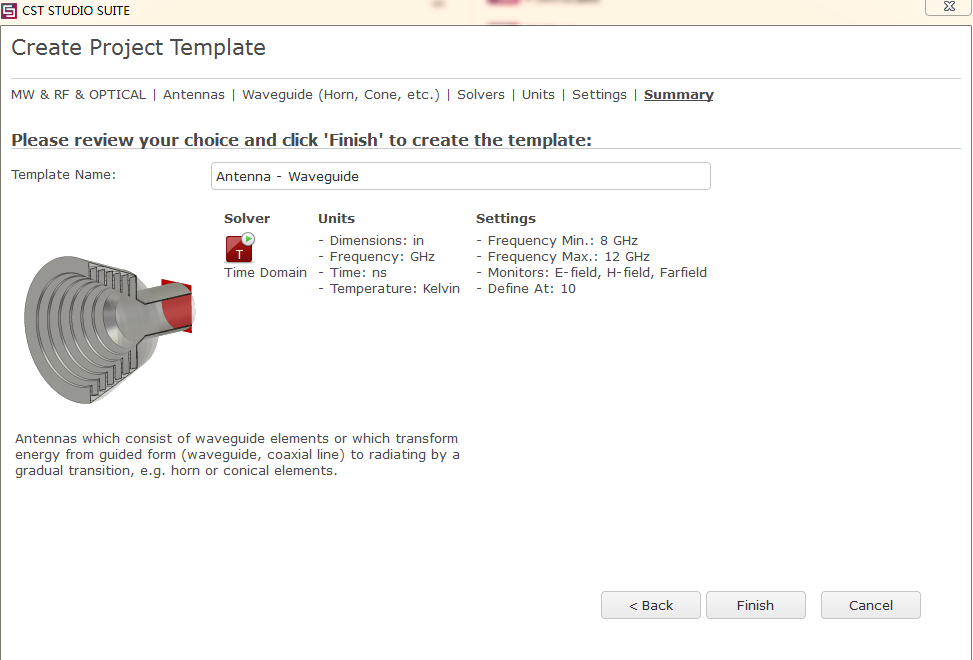

6.在推薦的求解器，然后單擊下一步。如下圖所示：
模型構建步驟如下圖所示：

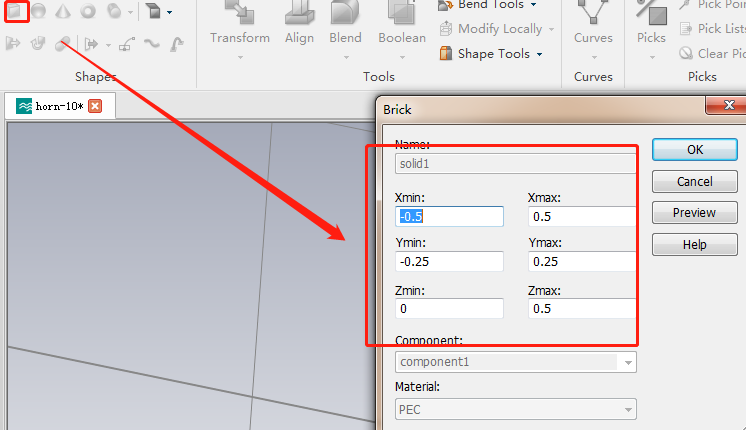

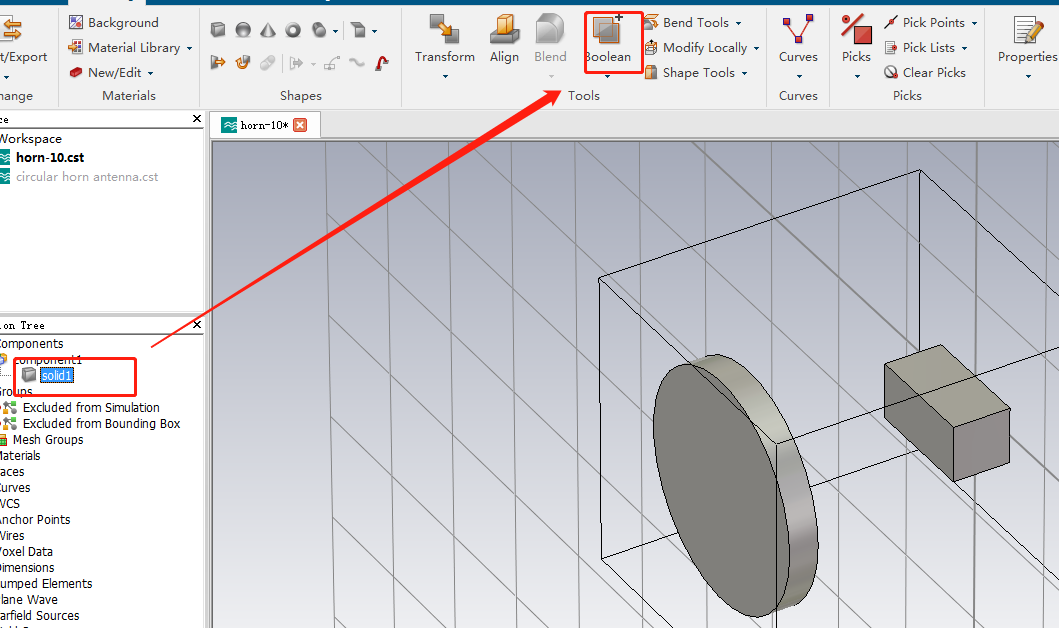

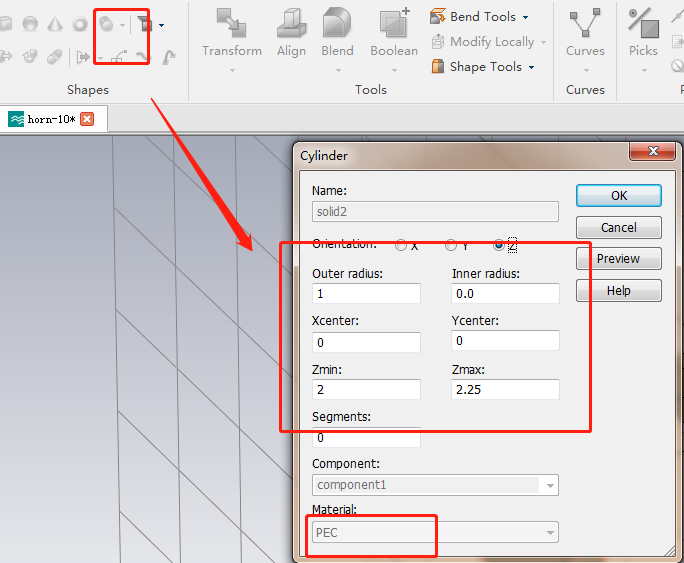

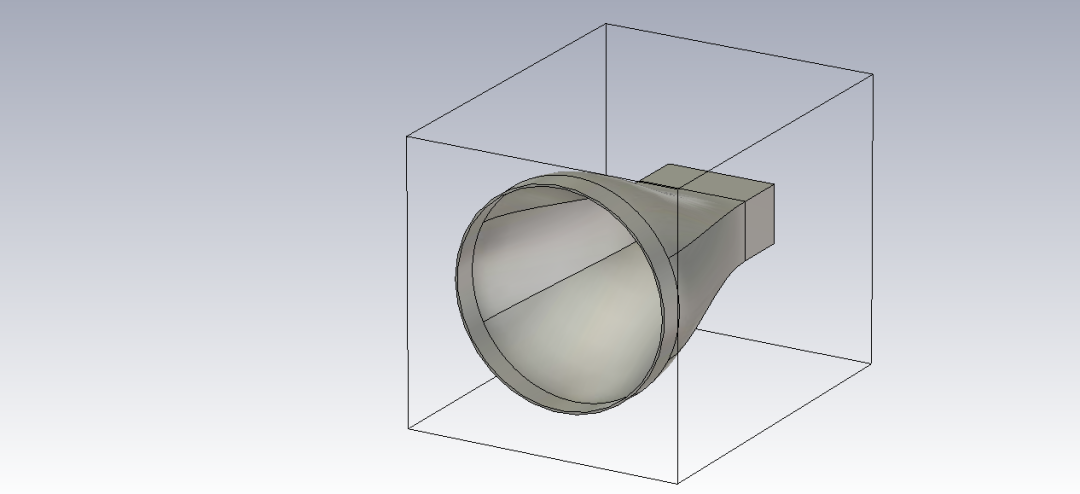

模型如下圖所示：

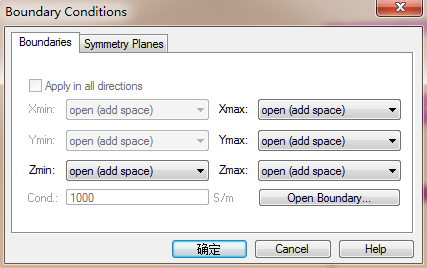

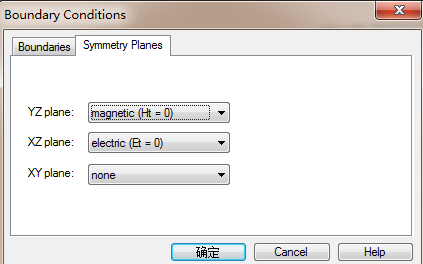

采用開放邊界條件以及對稱性操作，如下圖所示：

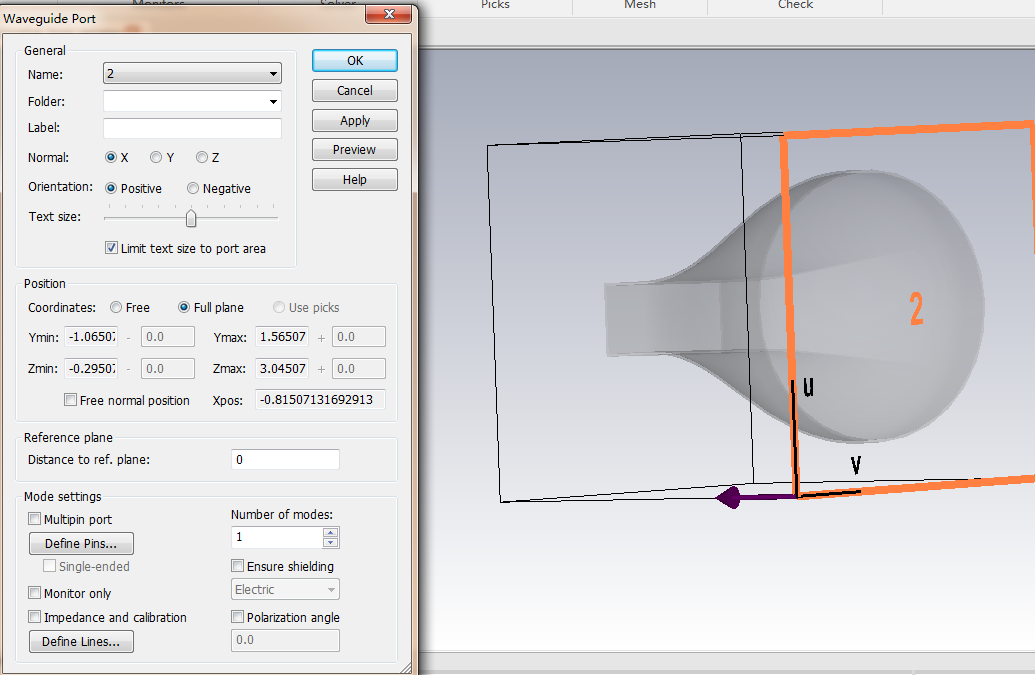

設置波導端口，如下圖所示：

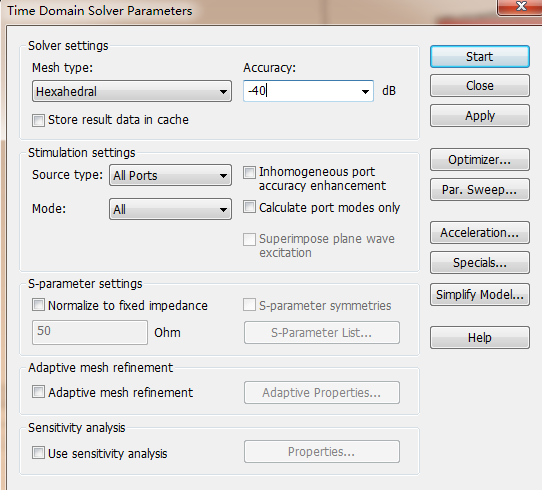

開始仿真設置，如下圖所示：
結果查看
1選擇能量文件夾。由于非諧振，喇叭天線的能量衰減非常快。

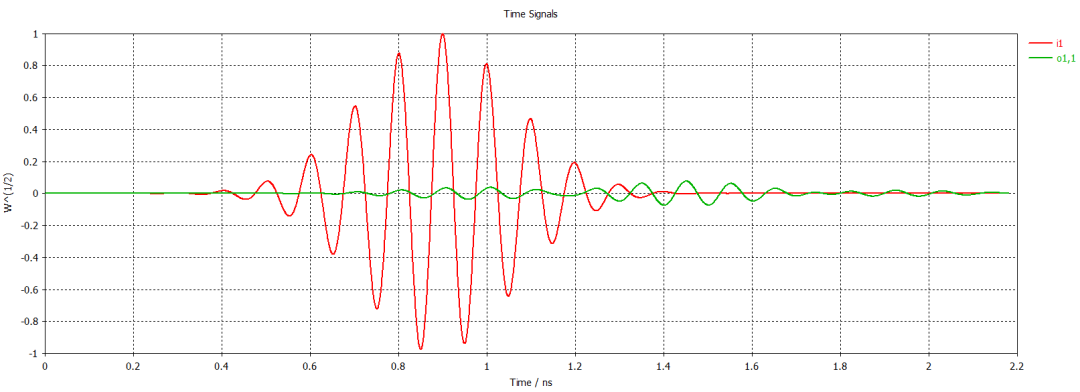

2.選擇端口信號文件夾。綠色曲線（o1,1）代表反射端口1的時域信號

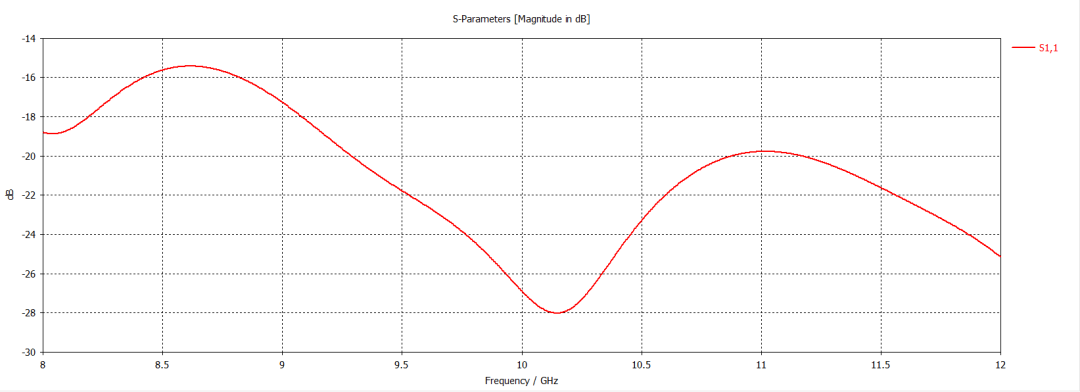

3. 選擇“ S參數”文件夾。回波損耗（S1,1）幾乎低于-15 dB,在整個關心的頻率范圍內的喇叭天線表現出寬帶行為。

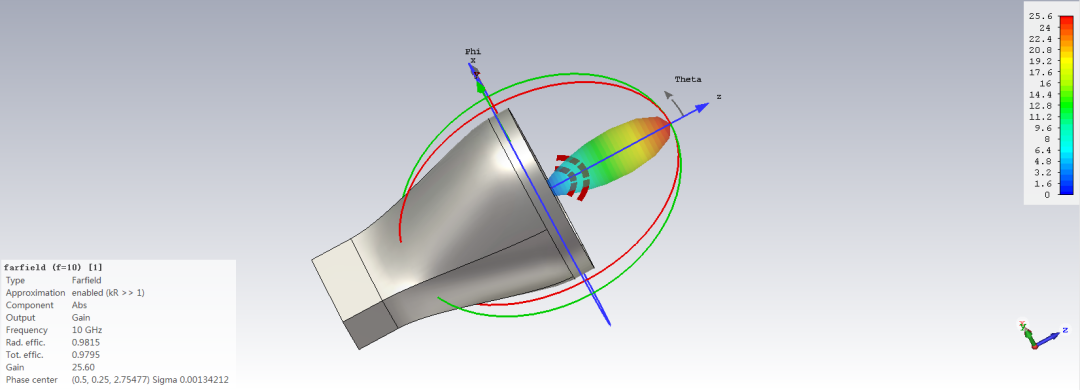

4.遠場方向圖
