這期我們看看多天線不同頻率如何計算SAR。
用一個簡單的手模型和三個不同長度天線為例，手材料都設置成皮膚。

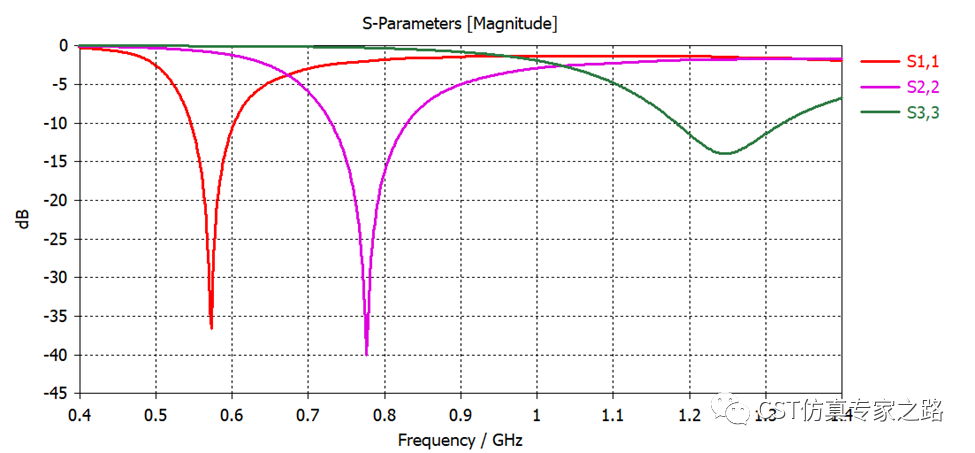

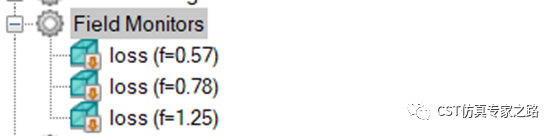

三個工作頻率和三個損耗監視器：

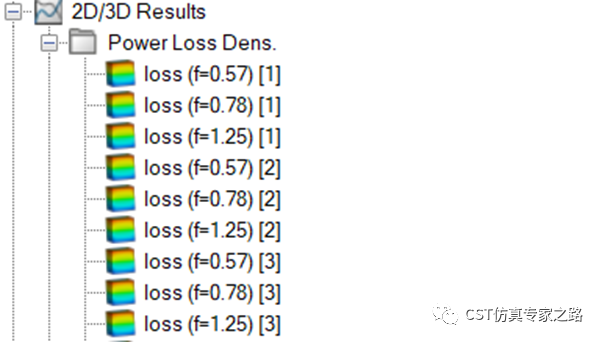

仿真結束后，每個端口每個頻率的損耗場都有：

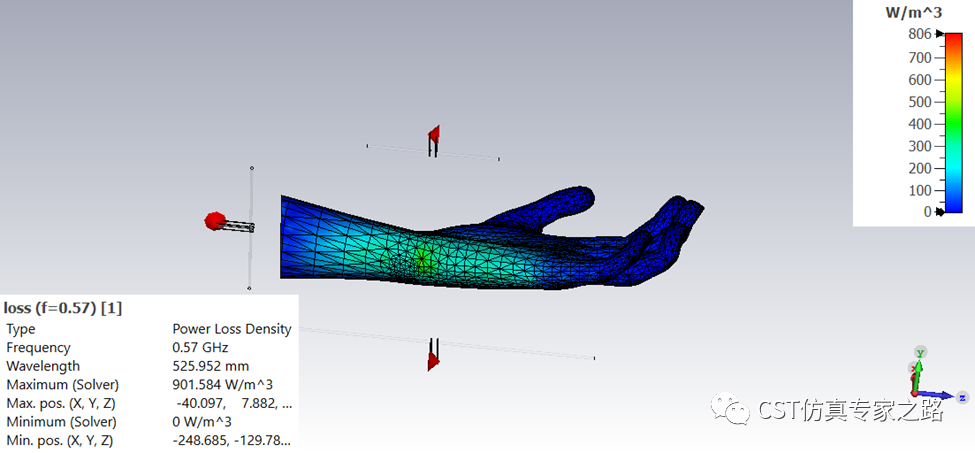

比如端口1是最長的天線，頻率最小：
端口2是中間：

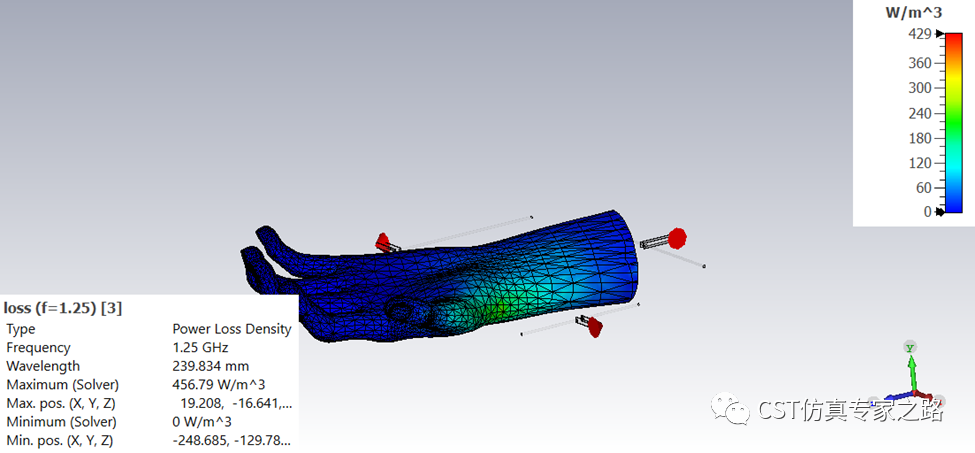

端口三天線最小，頻率最大：

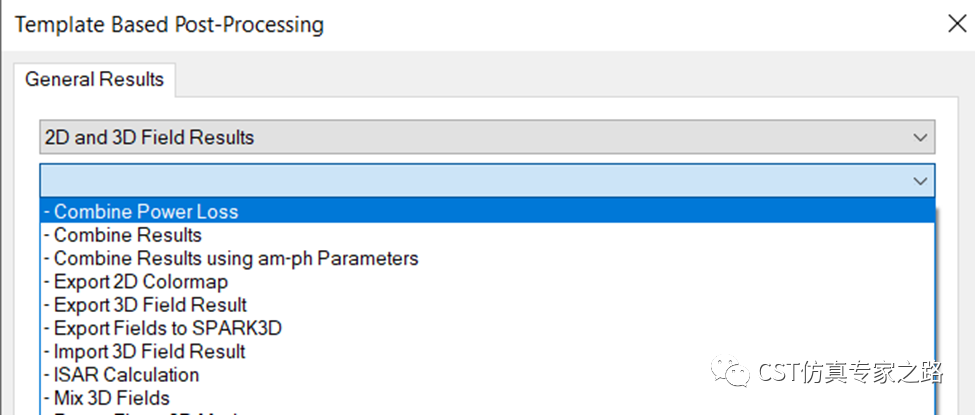

如果是兩個天線，可以用后處理中的合并損耗：

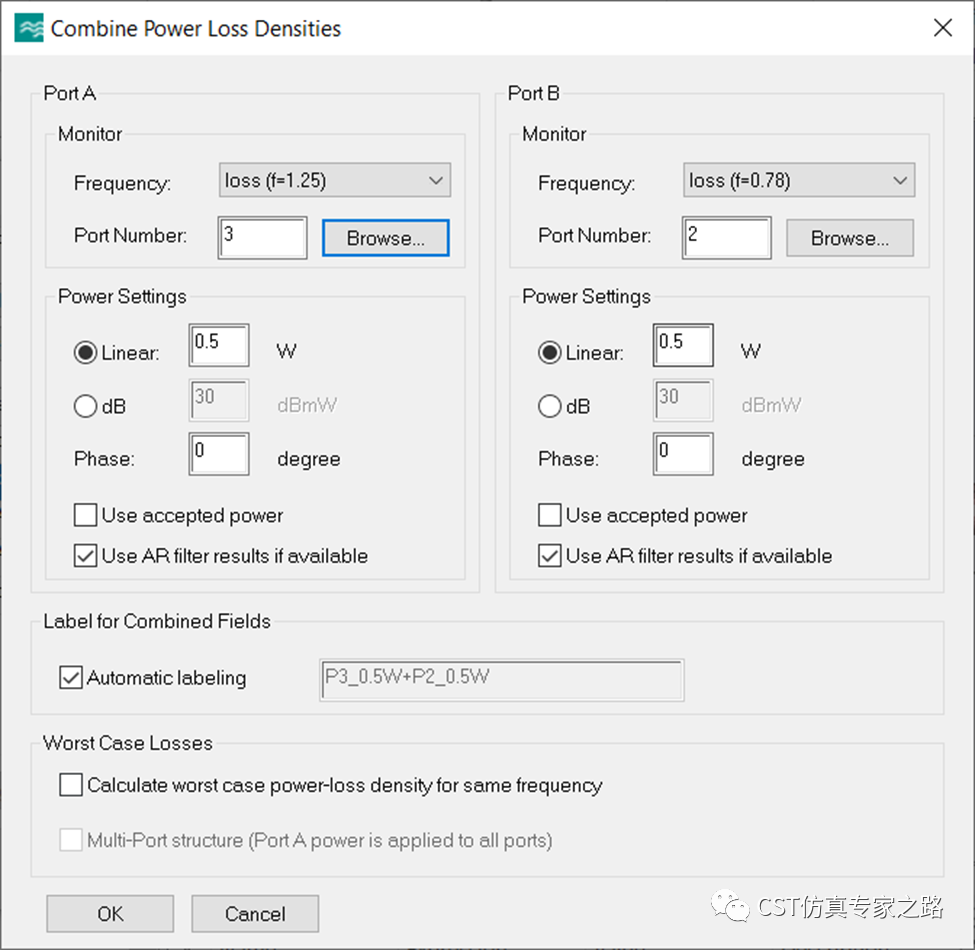

我們以端口2和3為例：

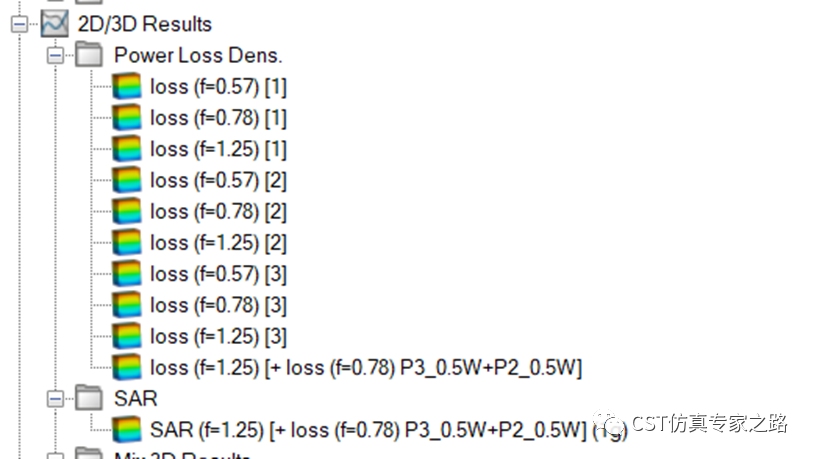

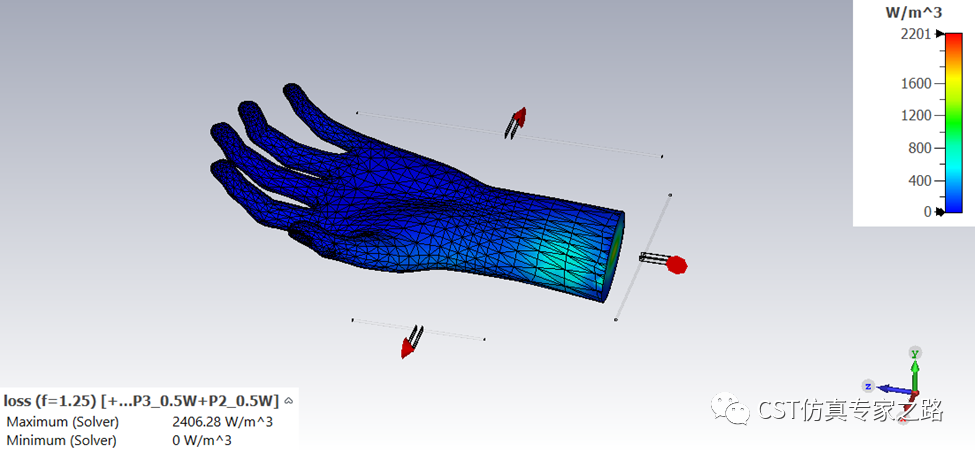

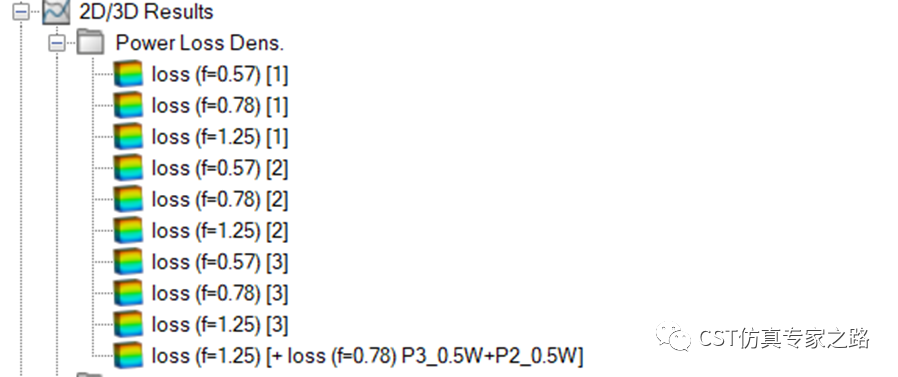

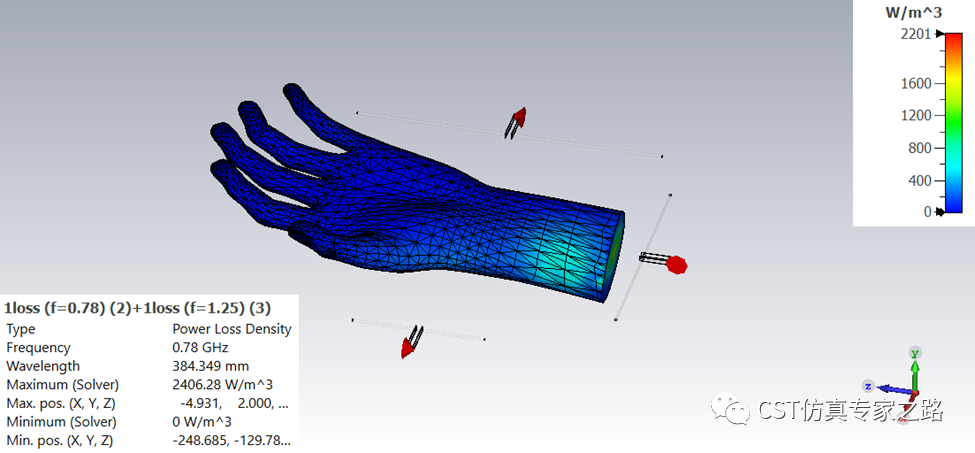

運行后處理，得到新的損耗場：

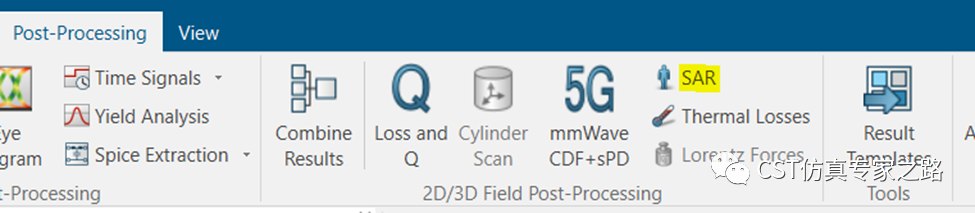

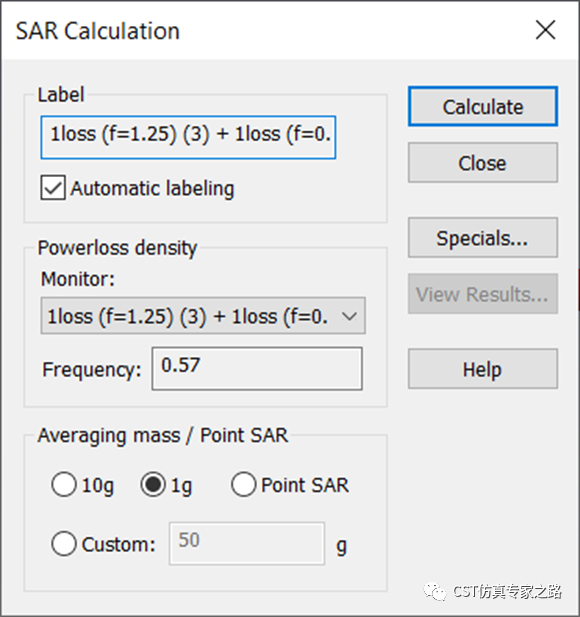

再提取SAR就行了：
注意這里有個Frequency是沒有意義的，可以忽略：

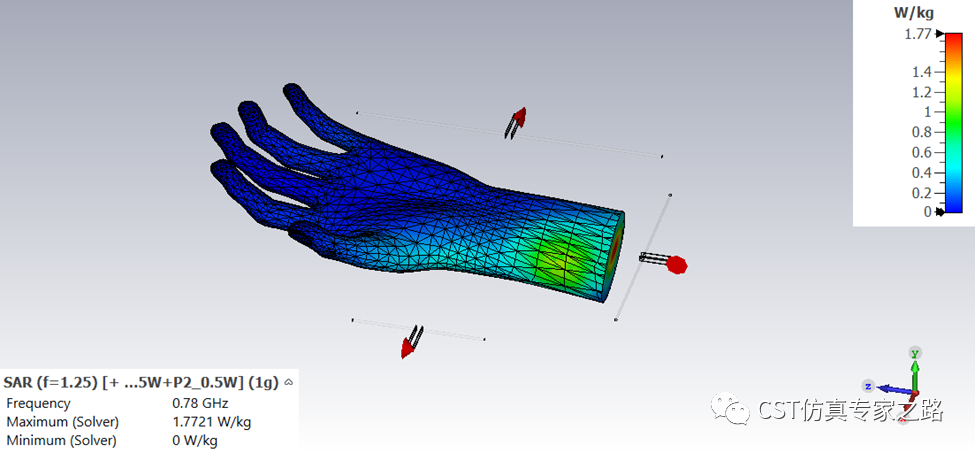

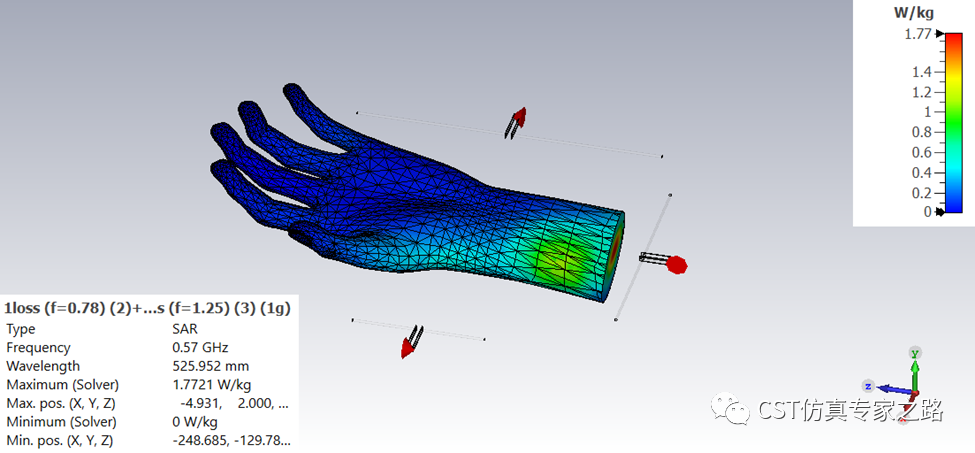

計算出來SAR后查看：
可見SAR大致的方位是對的，頻點忽略：

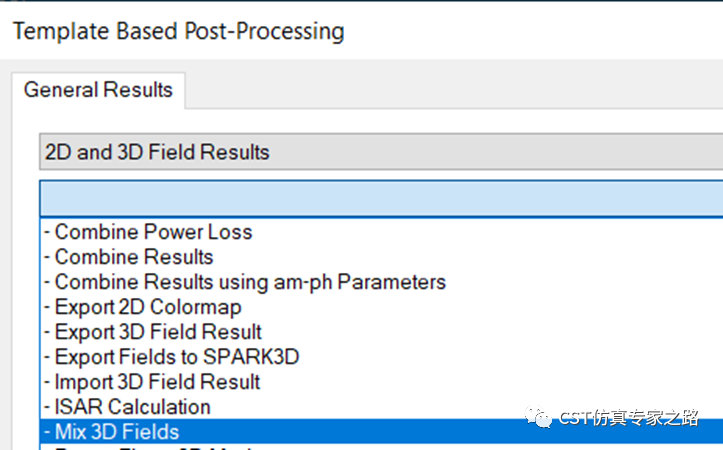

如果是多個天線，可以用另一種方法，混合3D場：

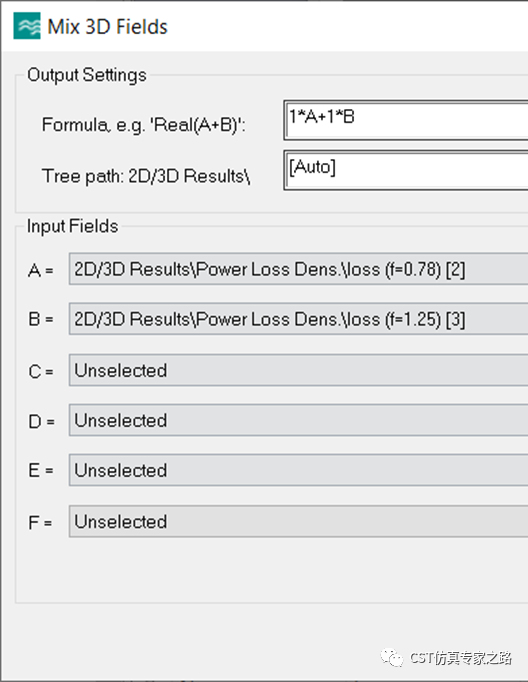

我們還是以端口2和3為例：

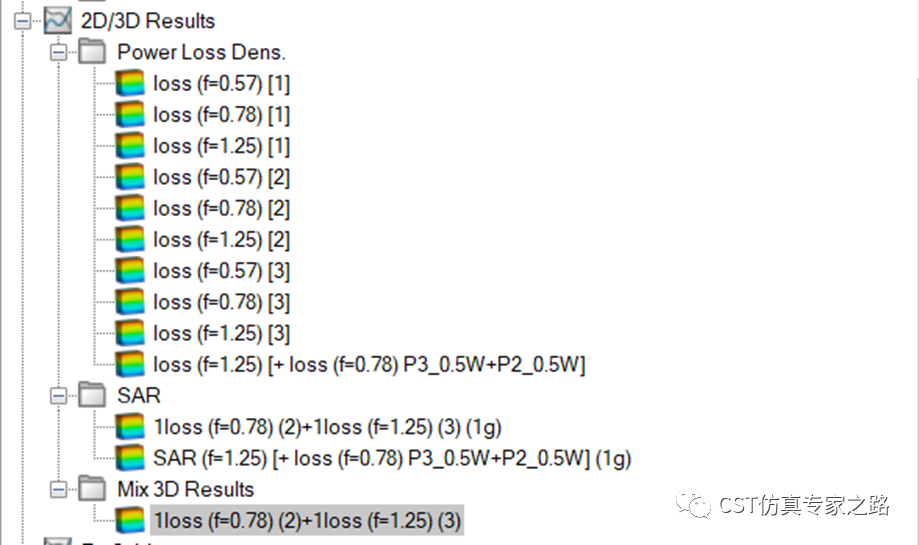

獲得新的三維場：
對比之前的方法，結果一致，同樣要忽略頻點信息：
SAR結果一致：
小結：
1. SAR是power loss的后處理，而多天線的power loss場可以疊加計算。
2. 多天線不同頻率的power loss后處理可以用combine power loss或mix 3D field，注意輸入功率方法不同。
3. 由于頻率不同，相位差不需要考慮；頻率接近的不同天線系統也算頻率不同，這個有別于MIMO，下期我們再看考慮相位差的MIMO同頻天線。
4. 更多SAR信息可見Information。
