如何在Chip Interface中設置沉積共形？

作者 | Wang Yuanteng

我們在“如何使用Chip Interface導入GDSII文件？”中介紹過使用Process Queue模擬IC制造的步驟。其中沉積是其中非常重要的步驟，那么如何設置沉積共形呢？

下面我們以一個具體模型為例，介紹沉積共形的設置方法。

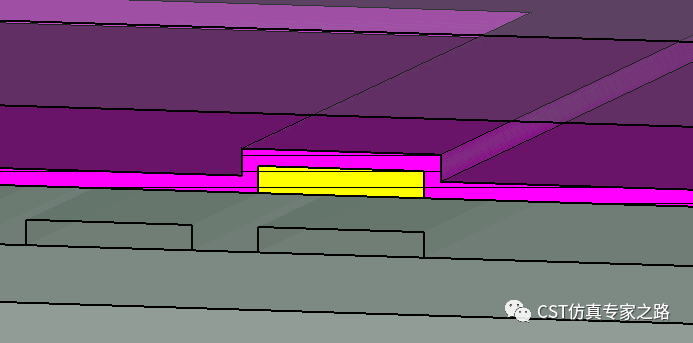

該例中，圖中所示粉色部分為沉積層IMD6，厚度為3.6um，圖中黃色部分為上一步生成的金屬層metal6。此時，沉積層設置為默認設置，從圖中可以看出并無共形。

參考幫助文檔，其中對沉積共形設置做了明確解釋：

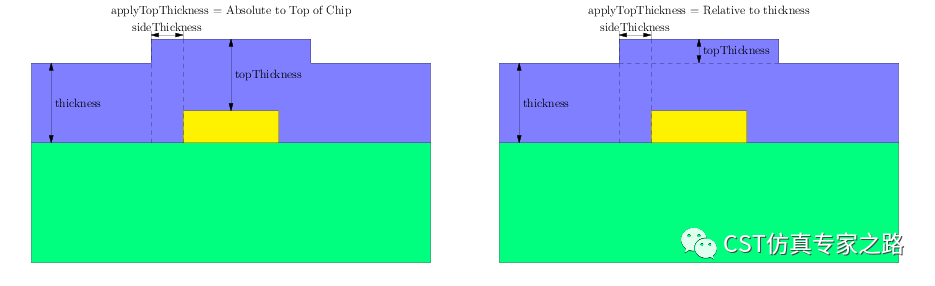

沉積共形由3個厚度決定，分別是圖中的thickness、sideThickness和topThickness。其中，topThickness的定義方式有兩種，可以是參考到芯片上方的Absolute to Top of Chip，也可以是參考到整個沉積層的Relative to thickness。另外，如果未指定sideThickness，那么該值與thickness相同。同樣的，如果topThickness沒有指定的話，也被認為等于thickness。

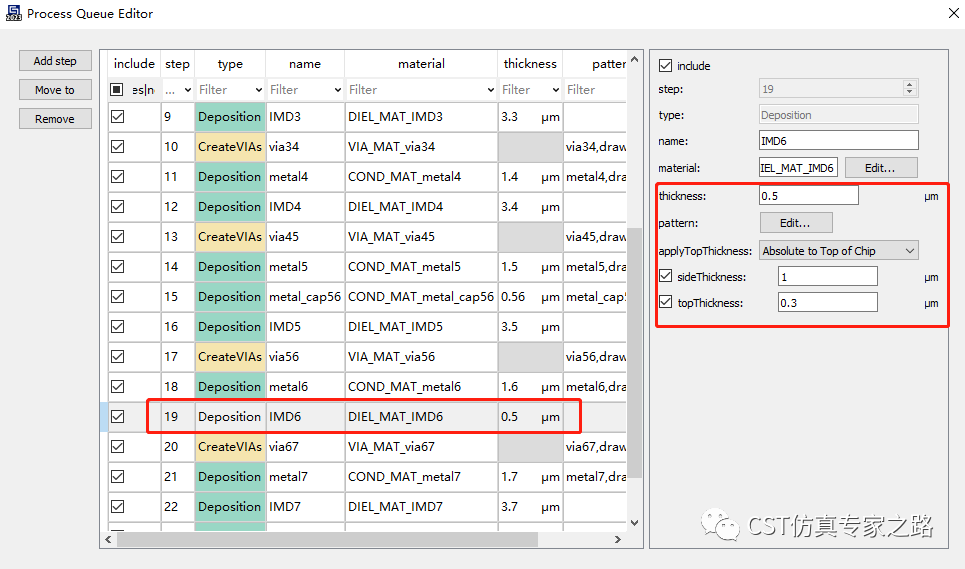

了解清楚后，我們嘗試一下修改沉積共形設置如下。將沉積層整體厚度改為0.5um，sidethickness為1um，topThickness為Absolute to Top of Chip 0.3um，也就是芯片上面高出0.3um。

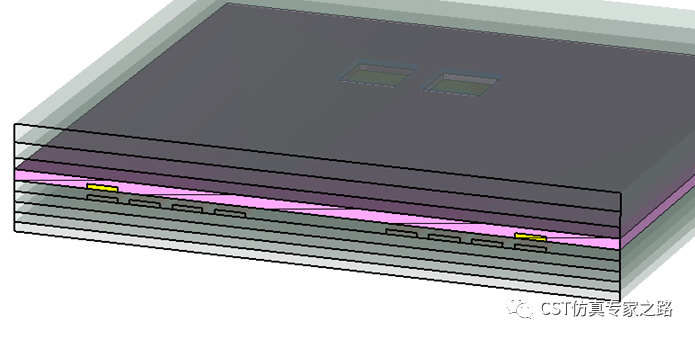

生成沉積共形效果如下：

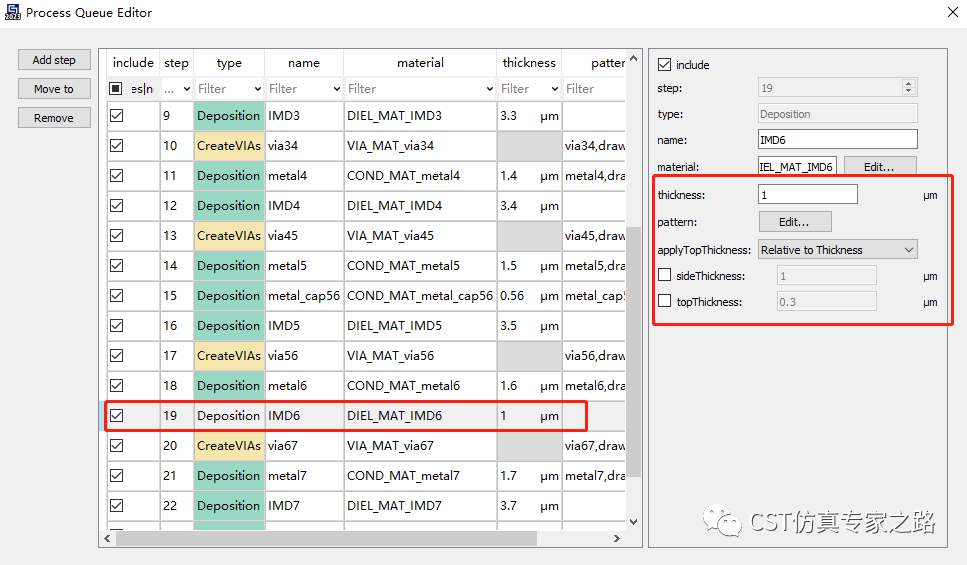

再來看對sideThickness和topThickness都沒指定設置的情況，只設了thickness為1。

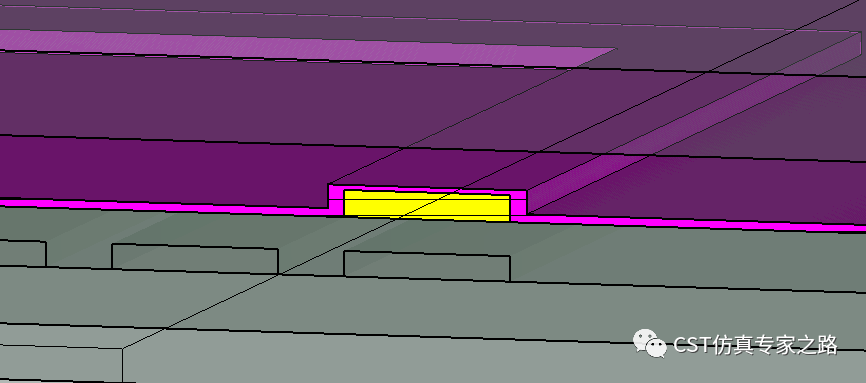

從下圖可以看出，正如前文所說，sideThickness和topThickness均為1um，在金屬線的周圍是一個均勻厚度的1um共形。

搞清楚共形如何設置之后，我們就可以根據實際需要進行共形設置了。
