CST入門01-CST建模操作

一、建模方式

1. 第一種建模方式：鼠標直接在working plane上雙擊，拉伸實現。

要想拉伸的準，要將下面這個地方設置的符合自己的習慣：

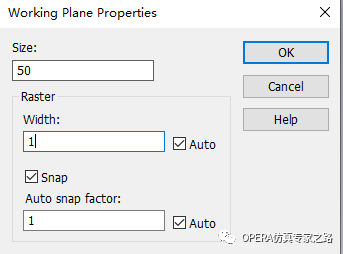

在Visibility- Working Plane -Working Plane Properties下設置鼠標的捕捉精度。

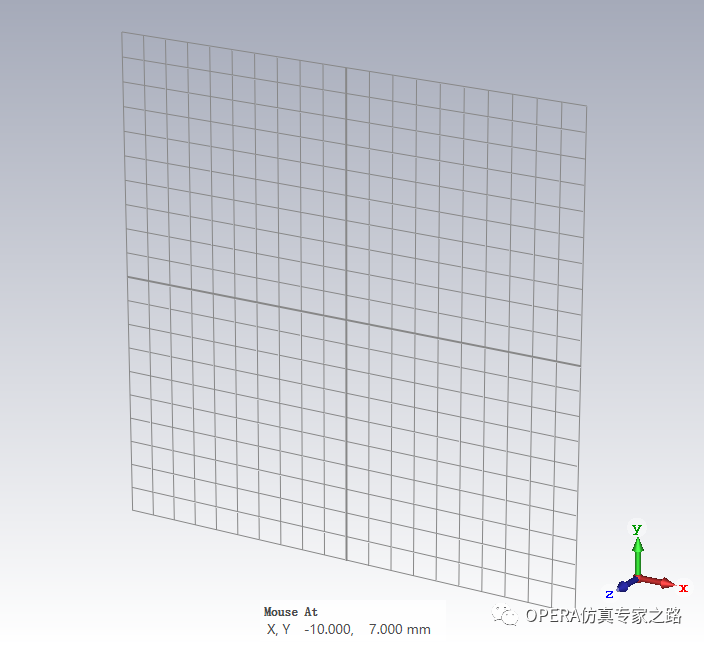

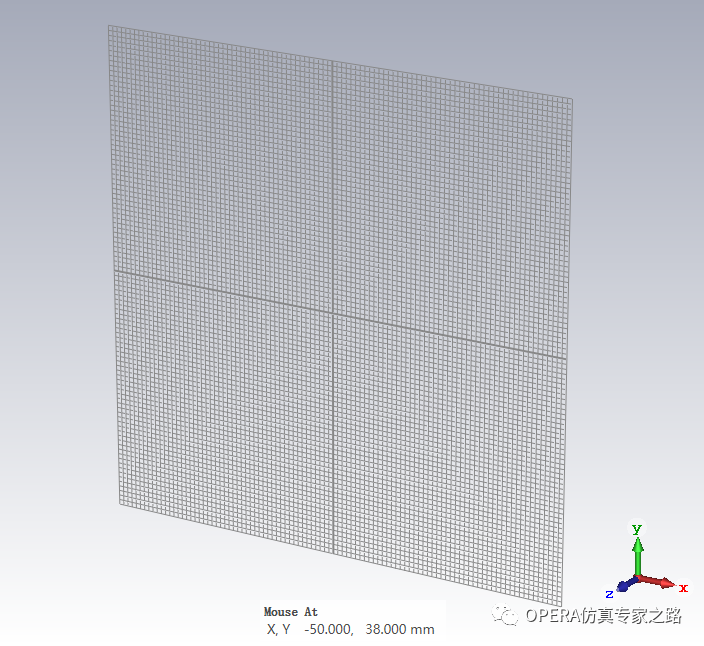

SIZE是指工作平面大小。以下是設置為10和50的對比。

width為光柵每一格的寬度。

width后面這個auto是激活或取消激活自動光柵寬度調整模式的選項。在自動模式下，如果工作平面較大，則根據當前柵格尺寸自動調整柵格尺寸。

Snap為捕捉到格柵點。一般情況下肯定是打開的，如果要捕捉的是帶小數的點反正也很難抓準，肯定要靠人工輸入。

2. 第二種建模方法為步步為營式的。

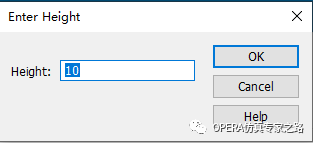

就是在建模的時候用TAB按鈕，比如建方塊，先點擊方塊，然后按TAB，會出現輸入點的提示，然后繼續TAB繼續根據提示輸入。

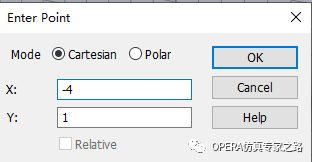

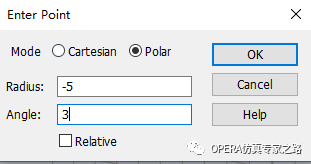

可以用笛卡爾坐標或極坐標來指定位置。后一種類型是從坐標系原點計的，這個Angle角指的是與x軸的夾角，Radius半徑是點到原點的距離。

當第一個點輸入好后，Relative相對選項就不是灰色的了。如果勾選則輸入的笛卡爾或者極坐標都是以之前一個點作為中心，輸入相對位置即可。

如果我們在輸入點時候用TAB鍵，默認初始值是鼠標當前選中的點，如果我們希望默認是0,0為中心，則按shift+TAB鍵即可，這時無論鼠標在哪都是打開默認值為0的界面，這是個小細節。

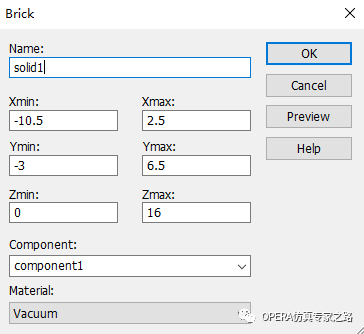

3. 第三種建模輸入方式則是輸入精確的坐標的方法，按Esc鍵來定義。

二、選中實體元素方式

1. 在導航樹下component下直接單擊選擇

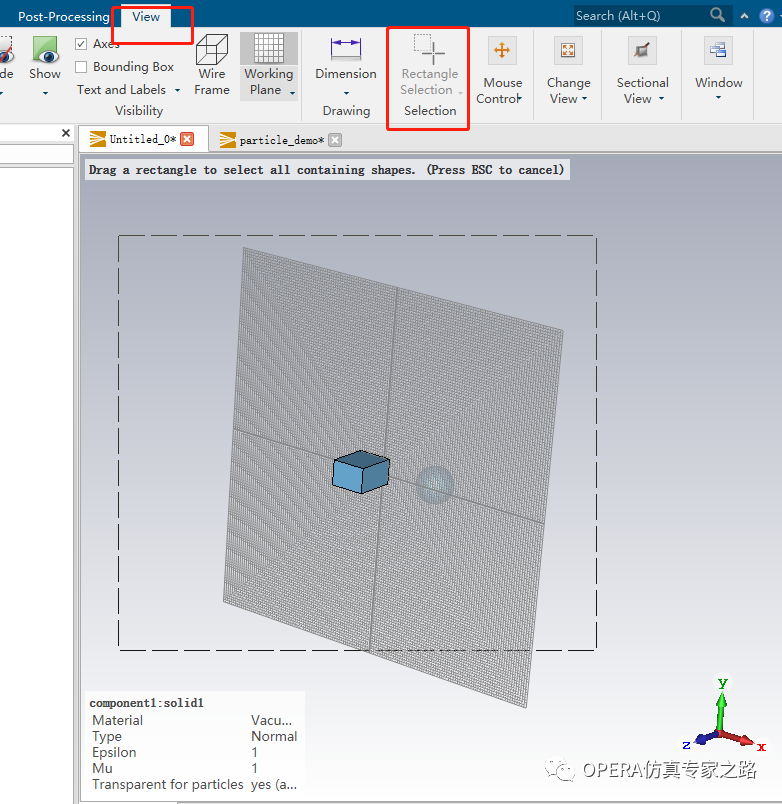

2. 在VIEW-rectangle selection直接在圖中框選。

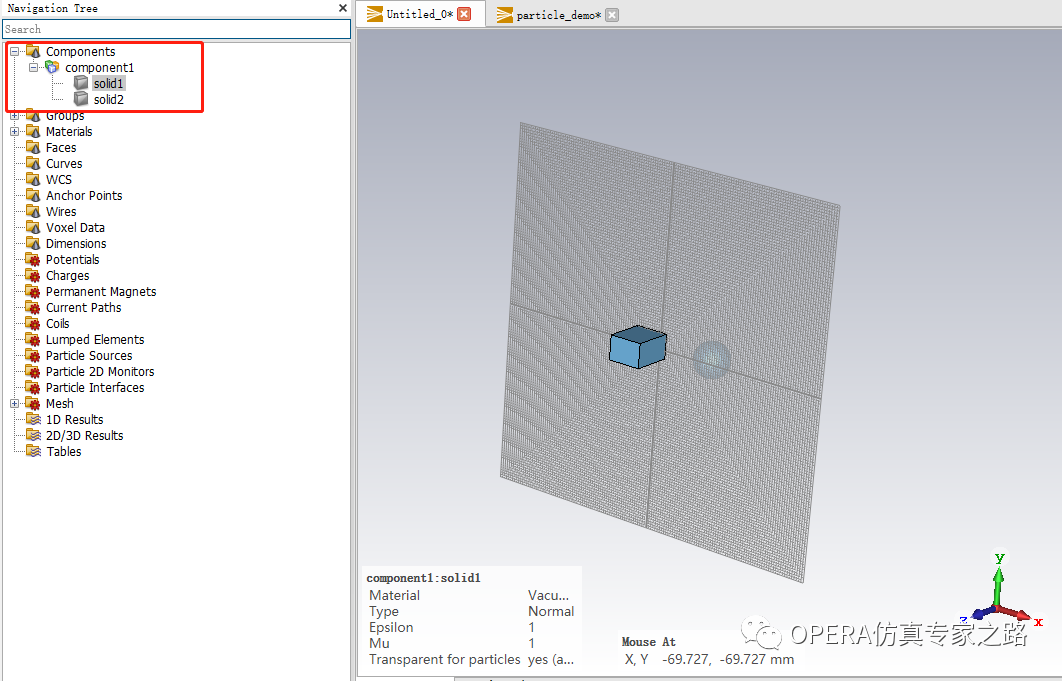

三、導航樹中的Component

創建不同的component并將不同的部件拖到不同的component下，這樣可以對整個component下的部件同時進行復制、移動、賦材料。也可以設置顏色來區分。

四、材料屬性設置

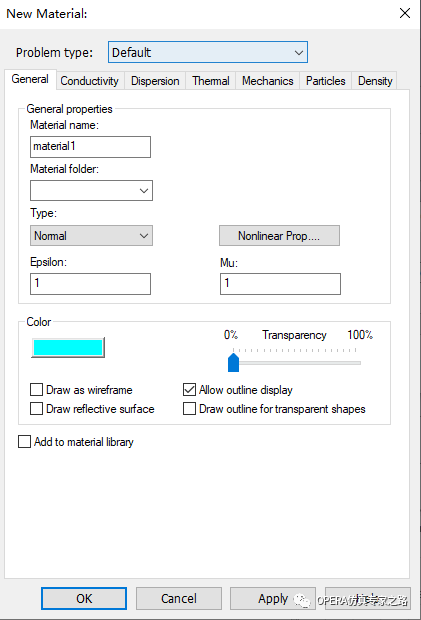

這是新建材料屬性的界面。在這個對話框中，指定材料名稱和材料類型。請注意，可用的材料類型以及相應的選項取決于當前使用的求解器。也可以在這里改變代表這種材料的顏色。“material folder”是材料文件所放的子文件夾。點擊OK按鈕后，新材料會被存儲并顯示在導航樹的Materials樹中。

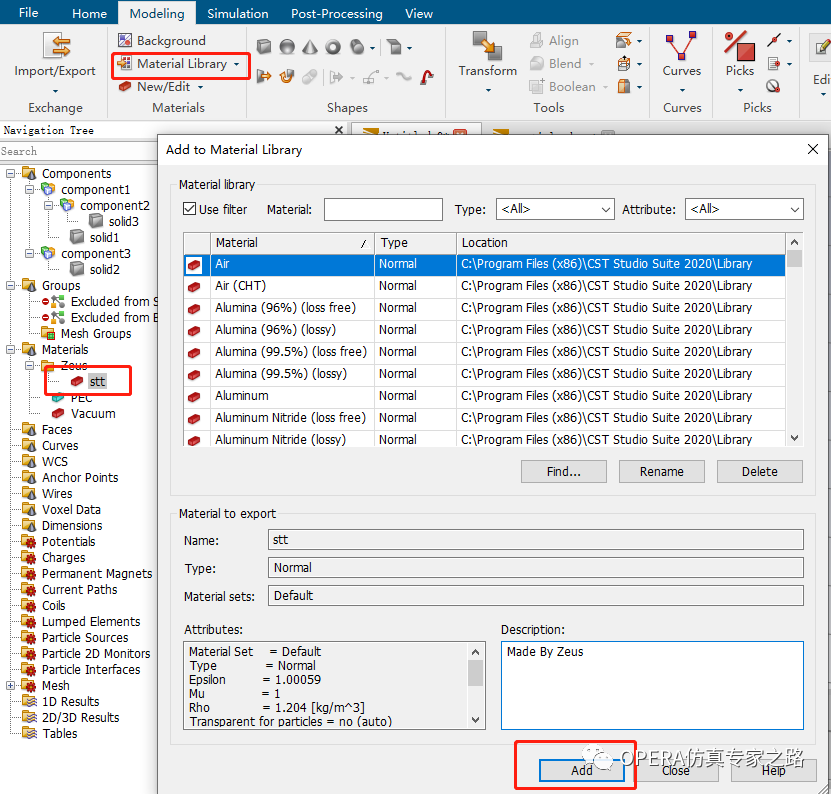

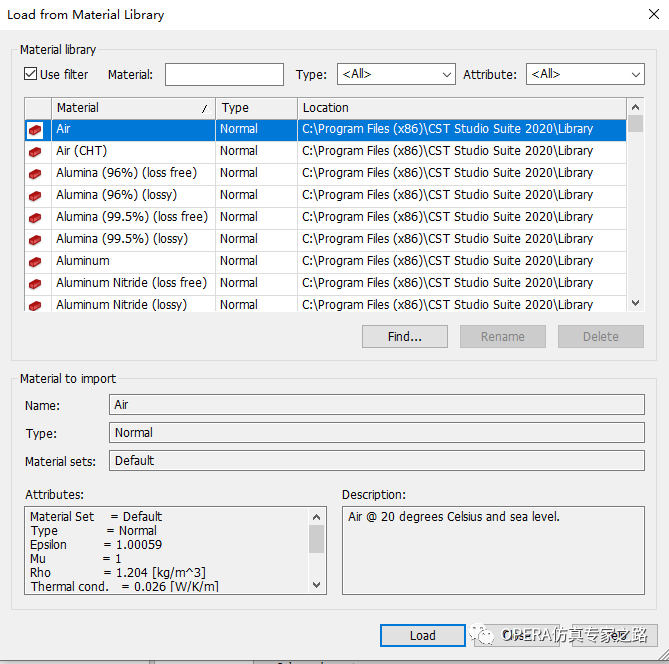

這是從CST自帶的材料數據庫中選材料的界面。可以看到如鋁都有好多種屬性。在這里只能選擇材料，如果需要添加材料要選擇已經新建的材料然后再materila library中add：

這樣下次在別的project中再使用這種材料就不用重新定義了。
