CST目標電磁特性數據庫構建及雷達回波仿真方案

來源：OPERA仿真專家之路更新時間：2024-09-03 閱讀：

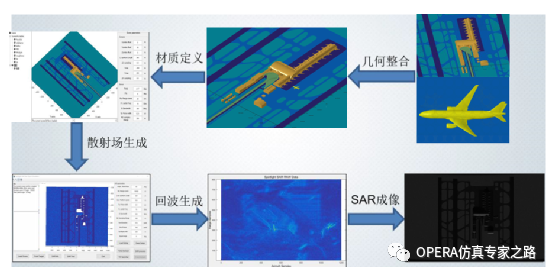

典型目標雷達回波模擬平臺是以雷達傳感器對復雜目標及環境的感知特性，研究為需求背景研制開發的，旨在通過建模仿真實現對目標與環境的雷達回波的逼真模擬?？蓪?duì)典型目標RCS，一維距離像，ISAR像，SAR成像及場景進行回波仿真，建立各類目標回波數據庫。

合成孔徑雷達（SAR）是一種使用信號處理來提高分辨率的技術，其性能超出了物理天線孔徑的限制。在SAR中，實際天線的物理運動用于合成較大的電天線孔徑。

沿著某個孔徑執行大量測量以獲得SAR圖像。孔徑的大小決定了合成天線的大小。合成天線越大，可獲得的角分辨率越高。另一方面，通過處理寬帶信號可以實現高范圍分辨率。因此，在執行EM SAR仿真時，必須使用大量激勵在多個頻率上執行計算。

通常，在大多數實際應用中，雷達目標的電尺寸非常大（在關心的頻率下，波長約為數百或數千個波長）。另一方面，由于SAR中的天線位置會隨時間變化，因此必須為大量不同的天線位置計算目標RCS。由于這些原因，在SAR系統中目標RCS的計算是一項艱巨的任務。

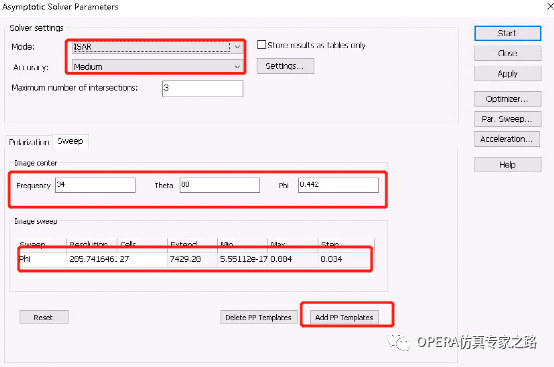

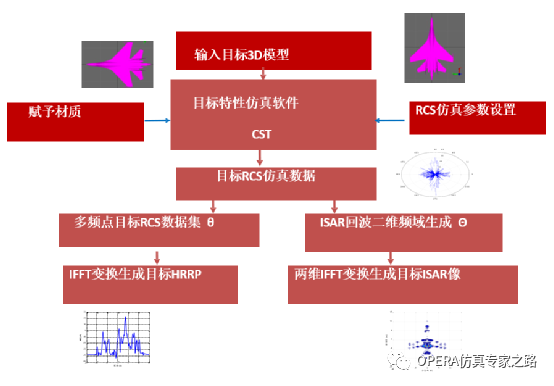

2021版本CST具備求解電大以及超電大目標電磁散射數據，同時CST最新版本具備ISAR求解功能，對于解決以上問題我們提供的解決方案是由CST軟件產生原始散射場數據，把CST產生的散射場數據作為我們研制的典型目標雷達回波模擬平臺輸入數據，可對典型目標RCS，一維距離像，ISAR像，SAR成像及場景進行回波仿真，建立各類目標回波數據庫。
