CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

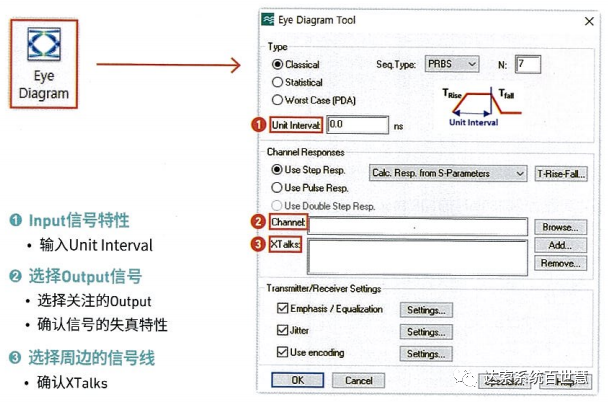

信號從Transmitter傳送到Receiver的過程中發生Jitter、Noise、Attenuation的現象，導致信號失真。因此有必要確認傳送的信號是否在可接受水平。利用眼圖(Eye Diagram)功能可以確認信號的失真/延遲特性。查看眼圖仿真結果操作命令：Post-Processing > Signal Post-Processing > Eye Diagram

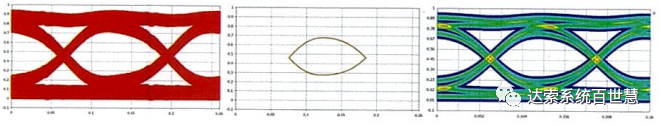

Eye Diagram Type 可以選擇Classical、Statistical、Worst Case。
Bit SequenceType 可以選擇PRBS、Random、K28.5。
Unit Interval 可定義Bit單位的間隔。
Channel Responses to Use 可選擇Pulse應答、Step應答。
Transmitter/Receiver Settings 可以選擇Emphasis/Equalization、Jitter、Use encoding。
Inhomogeneous條件下使用SAR值時，使用IEEE C95.3、CST C95.3、CST Legacy、Constant volume
