CST基礎001-CST自帶示例和教程使用

來源：admin 更新時間：2024-06-16 閱讀：

CST是Computer Simulation Technology的縮寫，是一款被廣泛使用的高端電磁仿真分析軟件。CST基礎使用系列文章共計有100多篇，主要講解CST仿真分析時常用的基礎操作和基本使用技巧，幫助用戶更好的理解和掌握CST的使用。

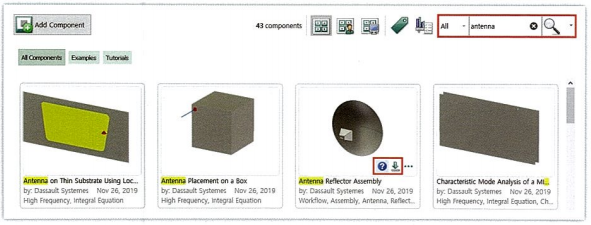

學習CST Studio Suite (以下簡稱為CST)時，軟件自帶示例和教程要用起來。軟件自帶示例和教程可以在以下路徑查找。在Search Components欄輸入需要的關鍵詞，就可以查看符合關鍵詞的示例和教程。選擇所需的示例和教程后點擊問號圖標@，就可以查看Model說明，選擇下載圖標業，也可以下載Model后打開查看。

搜索前確認所有的示例和教程

輸入需要的關鍵詞，篩選出特定的示例和教程。

通過Preview and Organize 快速查找仿真文件

快速確認Model，無需打開仿真文件!

File > Preview and Organize

管理眾多仿真工程文件時，搞不清楚哪一個文件是自己現在需要的，只好逐一打開看看。有時候遇到文件容量大或者History比較多的情況，打開文件太費時間。這時候使用Preview and Organize 功能，就可以快速Preview仿真文件，大幅縮短查找文件的時間。

Preview and Organize 窗口快速確認3D結構、設計Parameter、構成Components等

使用模板Template

創建一個指定應用領域的仿真 Template!

File > New and Recent > New Template

無論后續是否需要經常使用一個Template，CST都建議從一個Template開始，可以確保初始設置和Default設置準確無遺漏，規避一些錯誤。創建Template的設置如下所示：

在創建Template的時候設置Solver、Unit、頻率、Field Monitor等，不僅以后可以繼續使用，還因?yàn)樵O(shè)置仿真Application時會納入最佳的Default設置，有效減少額外的設置，最大限度降低仿真過程中可能發生的失誤。

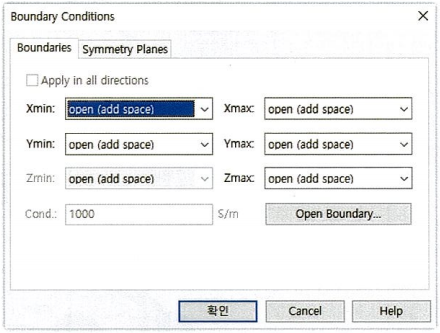

舉個例子，設置天線的Application后，天線仿真必不可少的Open(add space) Boundary 設置會進入 Default 設置。所以只要按照仿真設置 Template ，就可以減少逐一設置的麻煩。

什么是Frontend License Released?

了解內部功能，有效使用License!

File > Release Frontend License

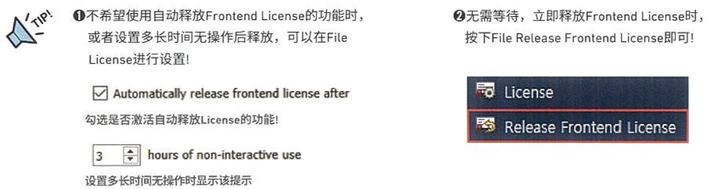

使用CST的過程中，應該見過下圖的提示。這是長期沒有在CST中進行Modeling、仿真分析設置等Pre-Processing操作，或者從結果中獲得所需數據的Post-Processing操作時會彈出的提示。

CST License分為Frontend和Solver Process兩種，F(xiàn)rontend是打開CST進行Pre/Post-Processing操作時消耗的License，SolverProcess是進行仿真分析時所需的License。

比如，工程師做完P(guān)re-Processing操作后啟動仿真分析，然后去忙別的事情。這時候因?yàn)闆](méi)在進行Pre/Post-Processing操作，所以Frontend License處于不使用狀態。經過一段時間后系統會自動釋放(Release)Frontend License，以便其他工程師使用該License。這是系統內部設置的功能，這樣可以更加高效地使用License。

使用幫助內容

遇到問題請查閱Help Contents!

File > Help > Help Contents

CST的所有信息都在Help Contents里，仿真過程中遇到的任何問題只要好好利用HelpContents就可以隨時答疑解惑。通過File Tab可以訪問Help Contents;在CST界面中按下“F1”鍵也可以。利用Search功能輸入Key Word就可以找到問題的答案。

不僅如此，在設置過程中彈出的各種Dialog Box中也可以訪問Help Contents。在Dialog Box點擊“help”按鈕時，直接切換到介紹該Dialog Box的Help窗口，方便快捷地答疑解惑。

構建個性的用戶界面(1)

快速訪問常用功能!

File > Options > Customize Ribbon / Shortcuts / Quick Access Toolbar

CST使用過程中會發現有些功能是自己常用的。如果這些功能沒有快捷鍵或隱藏太深的話，很難快速調出這些功能。因此，構建自己的個性用戶界面更快調出常用功能，有助于提高CST的使用效率。

更快調出常用功能的第一個方法是變更Ribbon Menu。如下圖所示，Ribbon Menu羅列著常用CST功能的Menu，所以改變?cè)摯翱诘呐帕谢虬央[藏功能拉出來，就可以方便使用。

設置方法如下。進入Customize the Ribbon設置欄，然后通過New Group或NewTab按鈕創建成新的Tab或Group。然后從左側窗口尋找常用功能后，按下"Add>>"按鈕添加到下圖右側窗口即可。

從左側窗口選擇需要的功能后，再添加到右側窗口的已選部分。

構建個性的用戶界面(2)

快速訪問常用功能！

File > Options > Customize Ribbon / Shortcut / Quick Access Toolbar

更快調出常用功能的第二個方式是登記快捷鍵。選擇路徑里的Customize Shortcut，彈出如下的窗口。從下圖左側選擇常用功能后，按下要指定的快捷鍵，就會出現在下圖右側窗口。指定的快捷鍵已經設置有其他功能的，在Current assignment區域會顯示具體功能，沒有設置其他功能的會顯示為Unassigned

更快調出常用功能的第三個方式是使用Quick AccessToolbar。如下圖所示，Quick AccessToolbar是始終位于CST Window上方的功能集，這里可以添加常用功能。設置方法與前面講的Ribbon Menu的設置方法相同。首先，從左側選擇功能后按下"Add>>"按鈕，添加到右側即可。添加到右側的功能會出現在Quick Access Toolbar上。

使用ArchiveAs精簡仿真結果容量

結果保持不變，縮小仿真結果容量的方法

File > Project > Archive As

Simulation后保存數據時仿真文件容量太大很是讓人頭大。為什么文件容量變這么大呢?通常不是因?yàn)镃ST圖標形狀的.cst文件造成的，而是因?yàn)樯傻呐c.cst文件同名的文件夾。該文件夾包括仿真Model、設置、結果等各種信息，文件自然會很大。

作為示例使用的上方文件也是一樣的。"RE_Simul.cst"文件容量只有7.2MB，“RE_Simul“”文件夾容量卻高達4.73GB。如果刪除文件夾，仿真分析的結果都會被刪，所以即使用.cst文件打開項目也無法看到結果。

通過Archive As保存完成后，只剩下.cst文件。該文件占2.3GB，和直接保存文件夾相比容量小了很多，重新打開該文件，待解壓完成后就可以查看按以上設置保存的結果。

隱藏結構的加密保護功能

仿真結果要呈現，結構要隱藏！

File > Project > Save As Protected

設計自己的仿真模型后，需要呈現仿真結果，但結構、材料屬性、Port設置需要隱藏起來時，使用Protect Project (Encryption)功能。使用該功能時，首先要保存一下文件，在保存的狀態下選擇File>Project>Save As Protected，就會顯示以下設置。

使用Protection功能保存仿真工程時，可以隱藏結構、Wire、材料屬性、Port設置，也可以選擇只隱藏指定的某一部分。

Protection后相應部分會顯示鎖的標志。如果需要將某一部分從Protection中排除，在導航樹中選中這一部分，然后點擊圖標"Set Unprotected Object Protection"，鎖的標志就會消失。

設置后點擊圖標 "Create ProtectedProject"，加密的仿真工程文件創建完成。模型會變成黃色被保護起來，只能看到該結構的外部輪廓，看不到詳細的信息。設置Protection不會改變結果，請放心地保護自己的設計成果吧。
