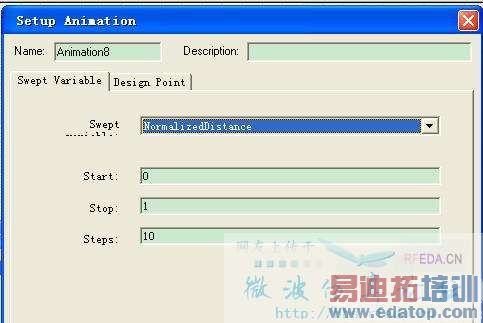

HFSS v11中animation里面的Normalized Distance什么意思？
來源：edatop
更新時間：2024-09-28
閱讀：
好像不是幾何體的全部長度“看成1” ，因?yàn)楫?dāng)數值接近start和stop值的時候，都沒有圖像。
個人理解是最長的電長度，如果對于那個最大尺寸較小的話，方針情況估計就小得看不見了吧
字面上是歸一化距離
沒用過，一般看animation的時候都是swep phase
頂起來。這個對我很重要啊。我要看不同長度上的面上的電磁場變化啊
沒人知道嘛.....
自己頂起來
NormalizedDistance好像是你設置的物體的最小尺寸映射為零，最大尺寸映射為1，其它相應地按照這個比例變化
比如對于畫的線而言，起點為0，終點為1,起點到其中的任何一點的NormalizedDistance值為：
沿線距離/線的總長
不過不知道變化的方向是怎樣的。
前面你說的很對，只是v11的這個功能很不方便，不能對特定長度區間內的場進行觀測，兩者的比值可能是無理數。麻煩
就是“歸一化距離” 翻翻《微波與天線》書籍就知道含義了
