HFSS仿真圖出來VSWR太大主要有什么原因？

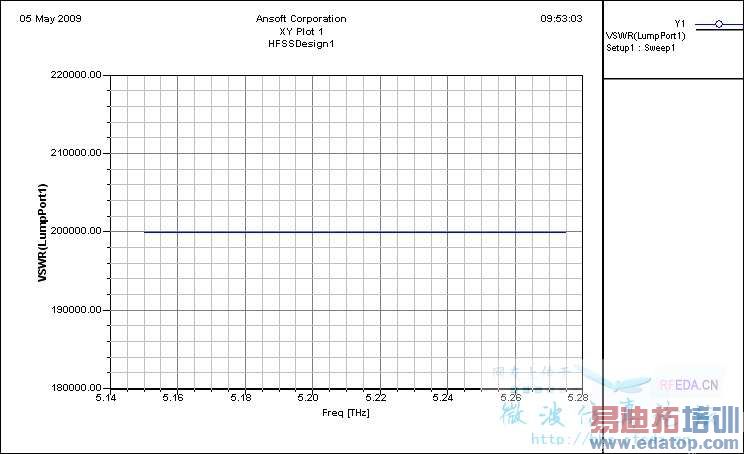

我的駐波比怎么到了20萬啊 ！ 還是條水平直線
求各位高手幫幫忙
這是雙極化微帶輻射振子四單元陣列天線
謝謝了

樓主，說詳細點了，最好是把模型傳上來啊，這樣大家才能幫你找原因。

能不能幫我仿一下

正在仿，發現一個問題，SWEEP里面應該是MHz吧，貌似LZ設置成GHz了

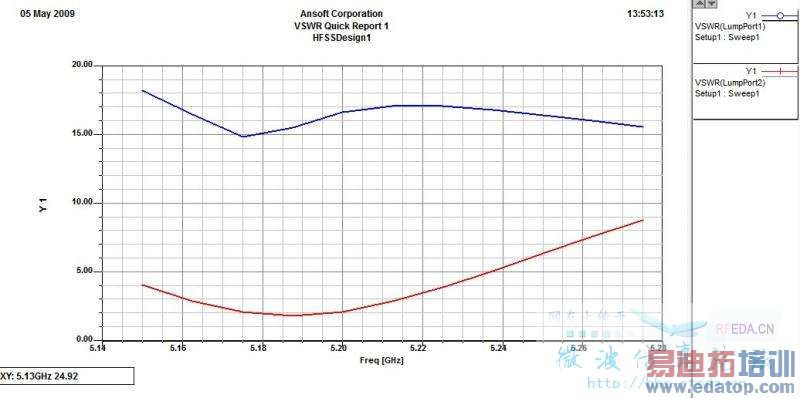

改正上面錯誤，這是結果

順便把源文件發上來吧

謝謝了 那這個圖對不對呀

是不是駐波比一般小于三

這個LZ 是什么

VSWR一般是小于2就可以了吧，但還是要看你的那個天線的具體要求。
我不知道這個圖對不對，不知道你的具體要求是什么。
還有，LZ是樓主的意思，就是說第一個發帖的人，比如在這里就是代表你。
還有遇到這種有對稱的形狀，畫的時候多運用對稱旋轉之類的，可以簡化畫圖時間。
