帶孔縫的矩形金屬腔體的屏蔽效能計算中的幾個問題
來源：edatop
更新時間：2024-09-21
閱讀：
對下圖一個帶孔縫的矩形金屬腔體的屏蔽效能進行了仿真計算，但有幾個問題想不明白，特向論壇的大神們請教，問題幾句話說不清楚，自己就寫了個word，煩請下載附件查看。懇請懂行的大神解答！仿真程序也在附件中。
[attachment=62282]
ComplexMag_EComplexMag_EComplexMag_EComplexMag_E＞Mag_EComplexMag_E＞Mag_E
第一個問題：
平面波激勵，需要有一源和一個目標，表示波從哪里入射來的，要傳播到哪里；
輻射邊界設置為Incident Feild時，表示這是一個空間端口，平面波是從這里入射過來的。
反射回來的電磁波到達該邊界時會直接輻射到無限遠，不再會反射回去。
你看仿真結果，你入射點，傳播方向之后是有場分布的，表示波是從后面來的
而定義Radiated only時，波從哪里來的沒有明確定義，再刪掉屏蔽盒就不知道要入射到哪里去。
所以沒有電磁場分布。
以上是我的理解
第二個問題：

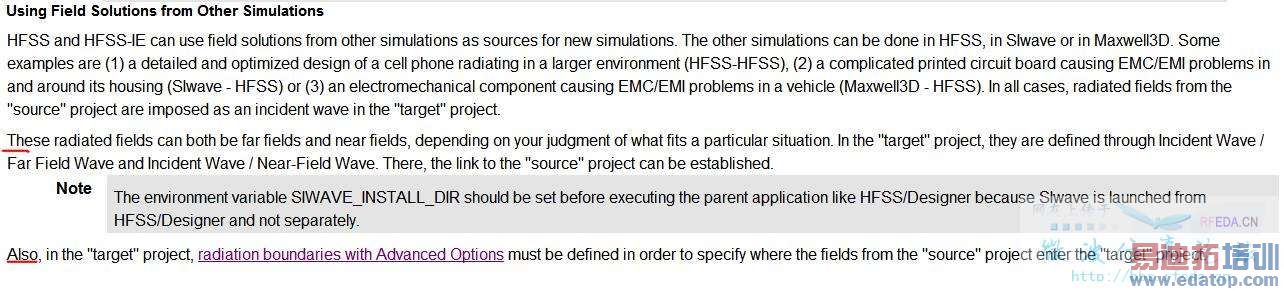

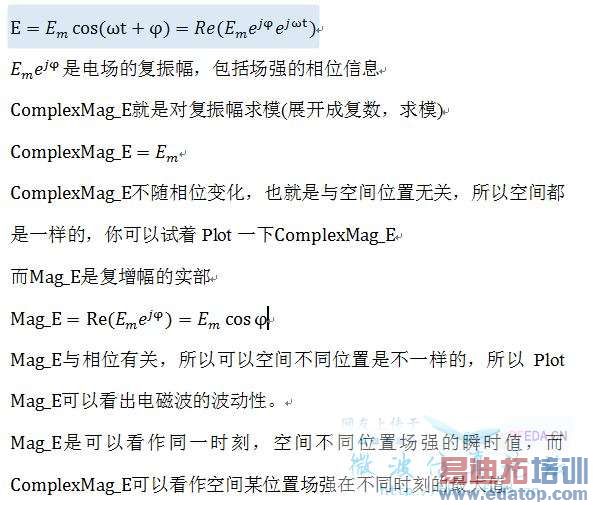

ComplexMag_E和Mag_E
時諧場可以用復數形式表達
所以計算屏蔽效能，最好用 ComplexMag_E
以上是我的理解，希望能對你有幫助，可能有不正確的地方
這個是模型圖,附件word中也有！
沒人關心啊哎
看了你的帖子，用CST做了下。
發了個貼，交流交流哈
屏蔽效能仿真，可以建一個dipole作為激勵，更符合實際
輻射邊界設置為Radiated Only就可以了
感謝shiftlock！ 你對ComplexMag_E和Mag_E的解釋應該是對的！
