輻射發射（RE）測試標準分析
輻射騷擾場強測試是很多電子電氣產品的必測項，根據產品內部電路工作頻率，需要按照標準選擇對應的測試低頻輻射騷擾場強和高頻輻射騷擾場強。根據產品的應用環境與使用場景選擇對應的產品等級。
0.1、測試標準與限值選擇
vA類環境等級：
ü工、科、醫設備的工作場所。
ü大的容性負載和感性負載頻繁開關的場所。
ü大電流并伴有強磁場的場所。
vB類環境等級：
ü居住環境：如住宅、公寓等居住場所。
ü商業環境：商店、超市等零售網點；辦公樓、銀行等商業樓；電影院、酒吧、舞廳公共娛樂場所；加油站、停車場、游樂園等戶外場所。
ü輕工業環境：工廠、實驗室、維修中心等輕工業場所。

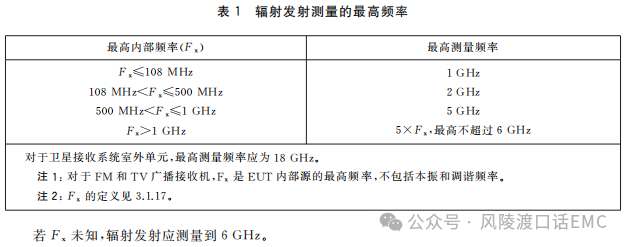

v測試最高頻率選擇：
0.2、標準限值要求

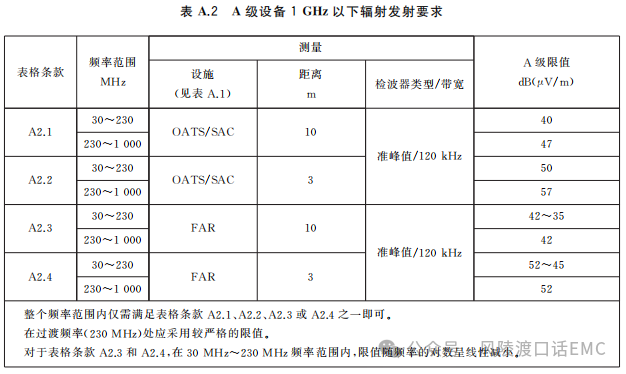

vA類產品1GHz以下輻射騷擾發射限值要求

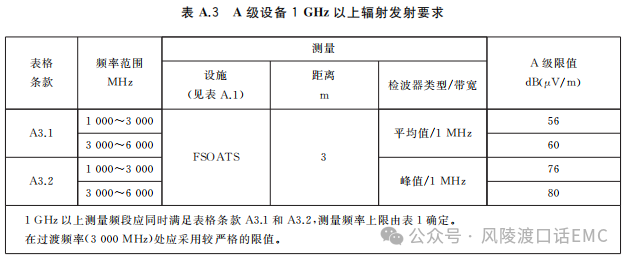

vA類產品1GHz以上輻射騷擾發射限值要求

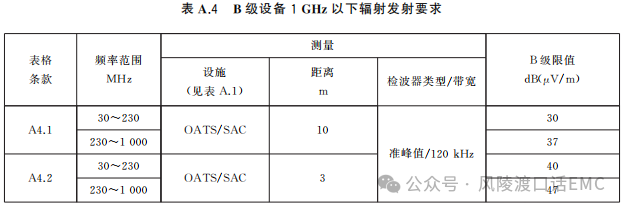

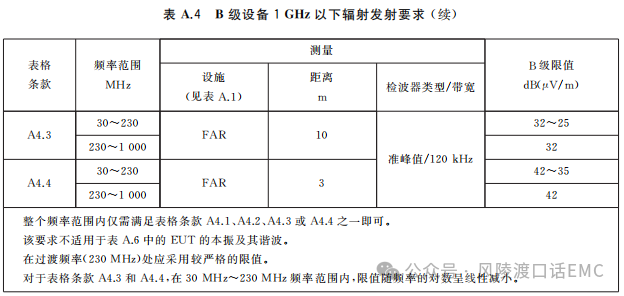

vB類產品1GHz以下輻射騷擾發射限值要求

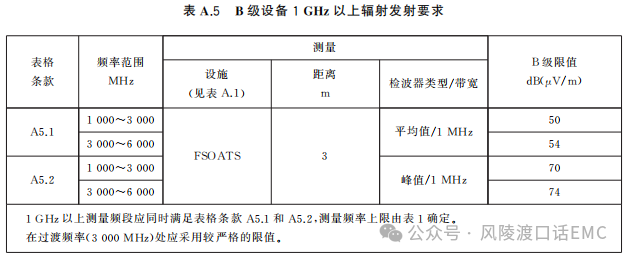

vB類產品1GHz以上輻射騷擾發射限值要求
v1GHz~18GHz以上輻射騷擾發射限值要求
0.3、輻射騷擾場強測試注意要點說明
v測量設備選擇
根據產品標準選擇對應的測量天線，并將天線計量校正參數寫入測試軟件。測量接收機應滿足CISPER16-1-1標準規定，設置合適的檢波器和帶寬。
根據產品工作特性選擇合適的輔助設備，保證輔助設備本身、輔助設備使用的線纜的輻射騷擾場強測試滿足6dB以上余量，否則更換設備與測試線纜。
v試驗信號的規定

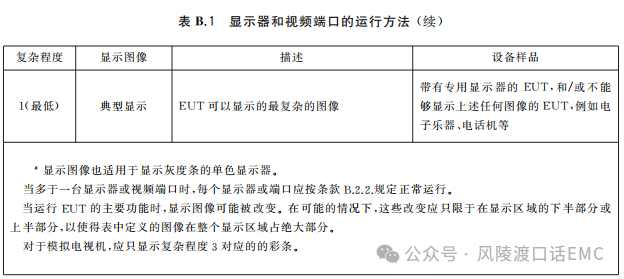

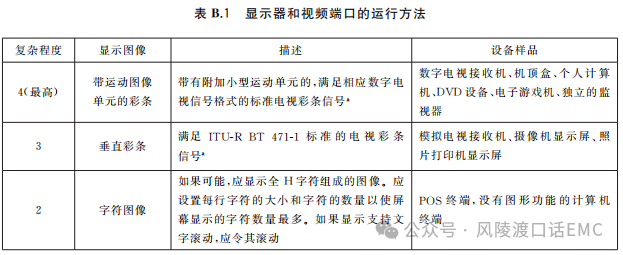

對于具有音頻功能的EUT，除非另有說明，應使用1KHz的正弦波信號。對于可顯示視頻圖像的EUT，或帶有視頻輸出信號的EUT，按照標準選擇相應的測試圖像。
vEUT工作規格參數設置

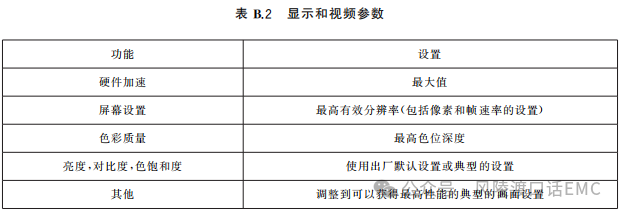

根據EUT的電路設計與工作特性，選擇EUT輻射騷擾場強最差模式，EUT工作電流電壓、EUT負載情況、EUT技術參數設置均可能影響EUT的輻射騷擾場強測試結果，應選擇最惡劣的情況進行測試，如下表對顯示和視頻參數的設置要求。

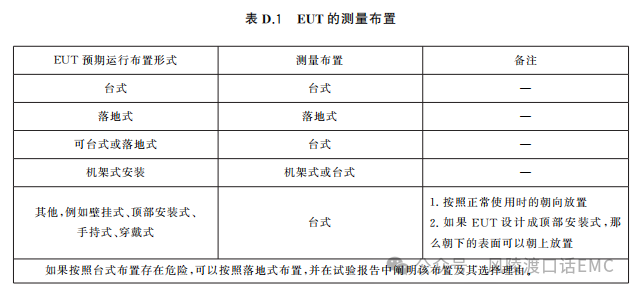

v試驗布置要求說明：
EUT本身的擺放、輔助設備的擺放、測試線纜的擺放對輻射騷擾場強測試結果均有影響，落地式設備與非落地式設備布置對測試結果也有影響。
在實際的測量中,任何超長電纜應進行無感捆扎。捆扎的長度應小于0.4m 以滿足標準給出的間距要求。無感捆扎是指利用最小可行的彎曲半徑,將線纜來回折疊,從而縮短電纜。當無法捆扎時,應避免電纜繞環。
所有不架空布置回環電纜,其有效長度應長于2m。如果可能,對于回環電纜的布置應使其輸出線 與回線之間不形成緊密耦合。如果可能,電源線的有效長度應為1m±0.1m。電纜長度是指,當電纜拉直時電纜連接端子之間的距離,不包括任何連接器針腳的長度。
當電纜包含一組或多組折疊捆扎時,有效電纜長度是指,電纜連接端子之間的距離,不包括任何連接器針腳。如果電纜進行了捆扎,則有效電纜長度比實際長度短。應在 EUT 每種類型的端口中的至少一個端口端接能夠模擬典型工作條件的負載和/或裝置。
