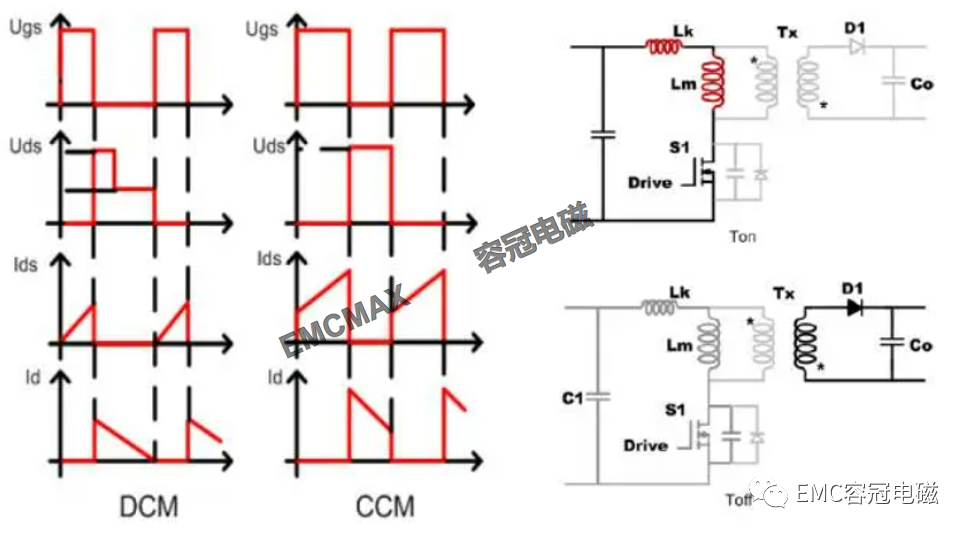

Flyback 變換器模態分析
ON：開關管導通，變壓器原邊充電，二極管關斷，負載由輸出濾波電容供電。OFF：開關管關斷，二極管導通，變壓器儲存能量通過二極管向負載側傳送。基本輸入輸出關系：
理想情況下開關波形
Flyback 變換器關鍵波形分析

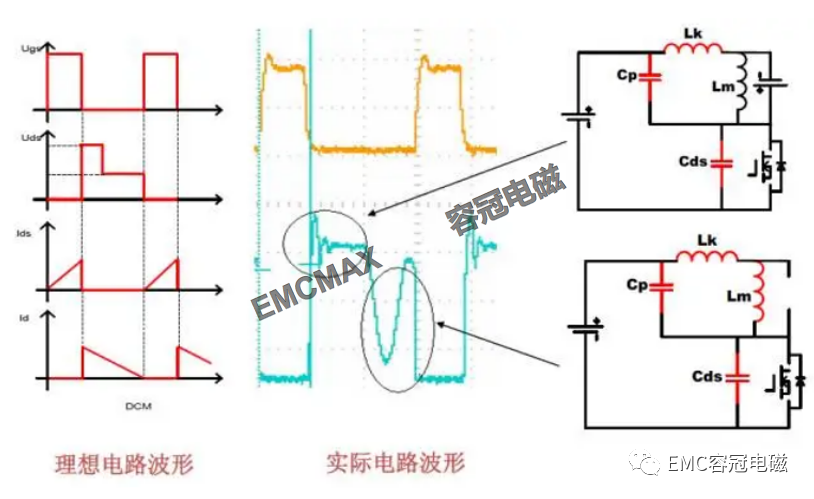

DCM工作模式下MOS DS電壓波形分析
CCM工作模式下MOS DS電壓波形分析
CCM工作模式下MOS DS電壓波形分析

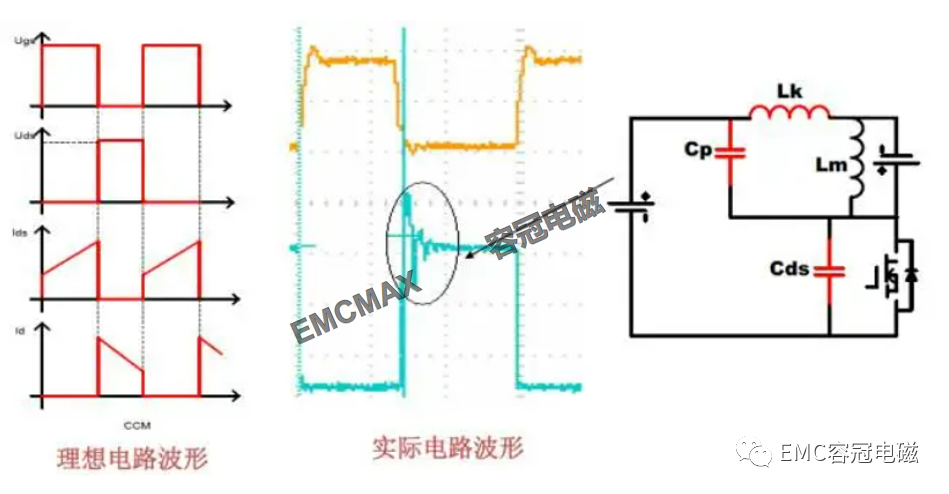

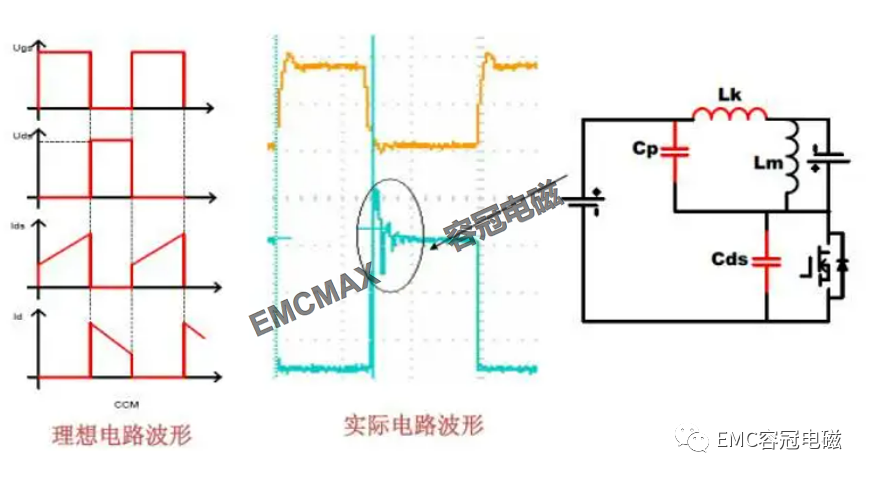

開關管上電流尖峰的波形分析

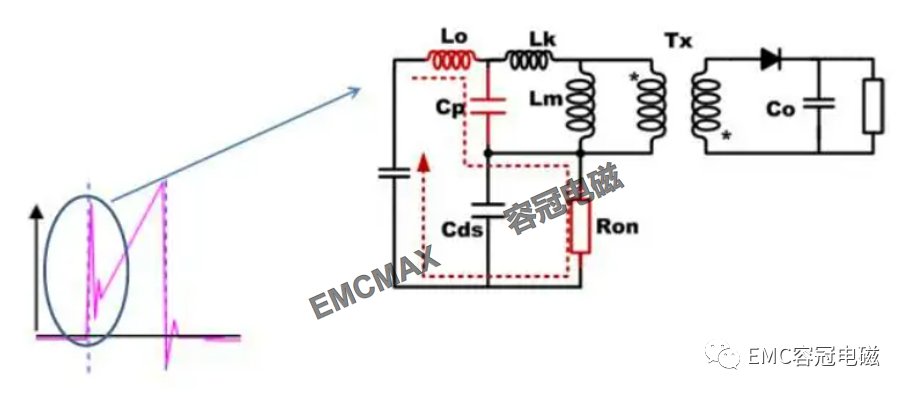

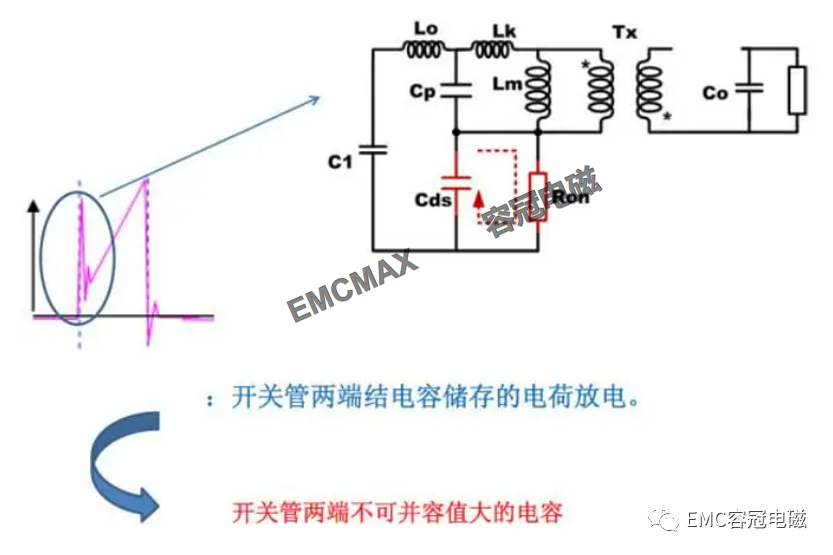

1. 開關管上電流尖峰的波形分析（一）
開關管關斷后，變壓器副邊為輸出電壓Vo鉗位，此時寄生電容Cp兩端的電壓為nVo,方向是上負下正；當開關管導通時，Cp電容放電，此時Cp與線路寄生電感及輸入電壓構成諧振回路，從而形成該尖峰電流（諧振電流）。
2. 開關管上電流尖峰的波形分析（二）
3. 開關管上電流尖峰的波形分析（三）

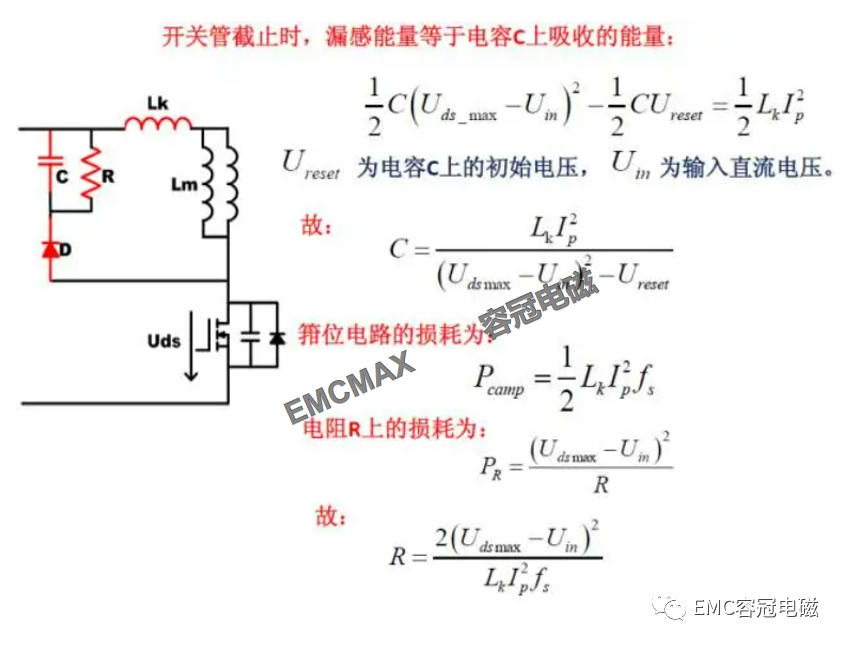

RCD無源吸收電路的設計
開關器件的應力分析

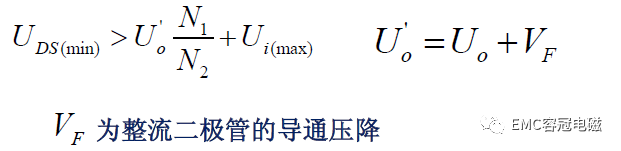

主開關管S1電壓應力：
整流二極管D1電壓應力：

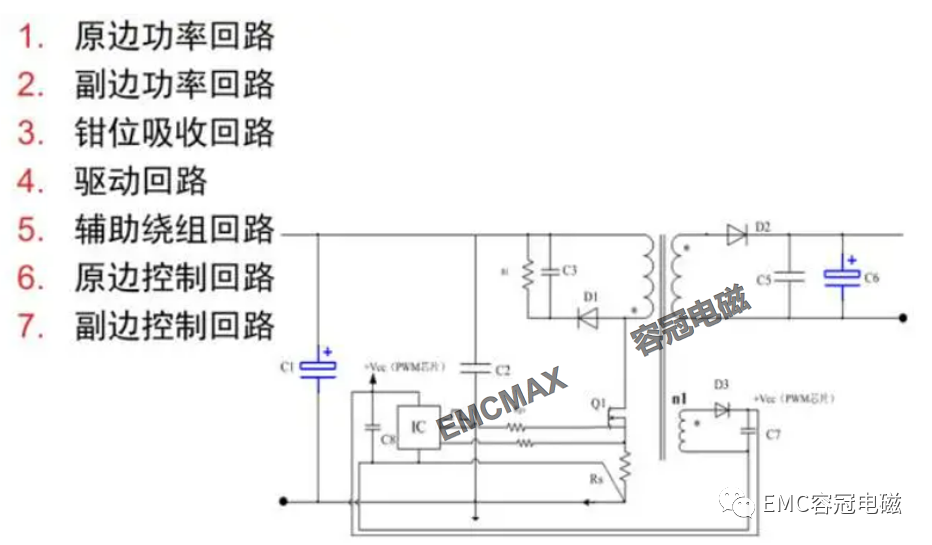

Flyback噪音回路及布板要求
常見的反激式（Flyback）變換器拓撲

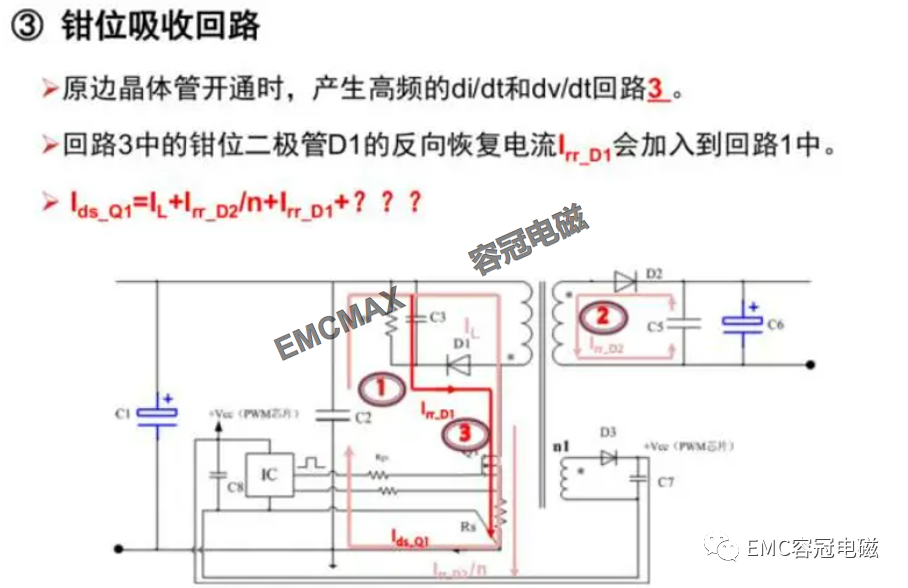

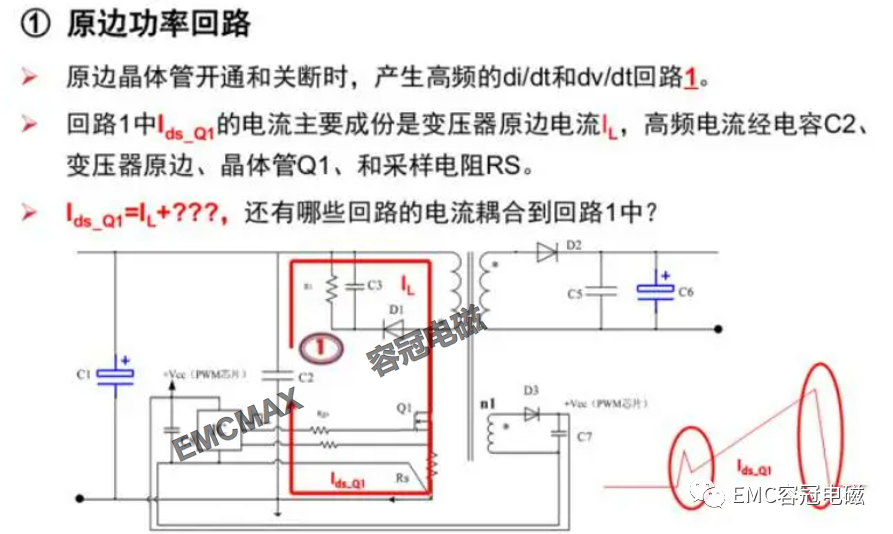

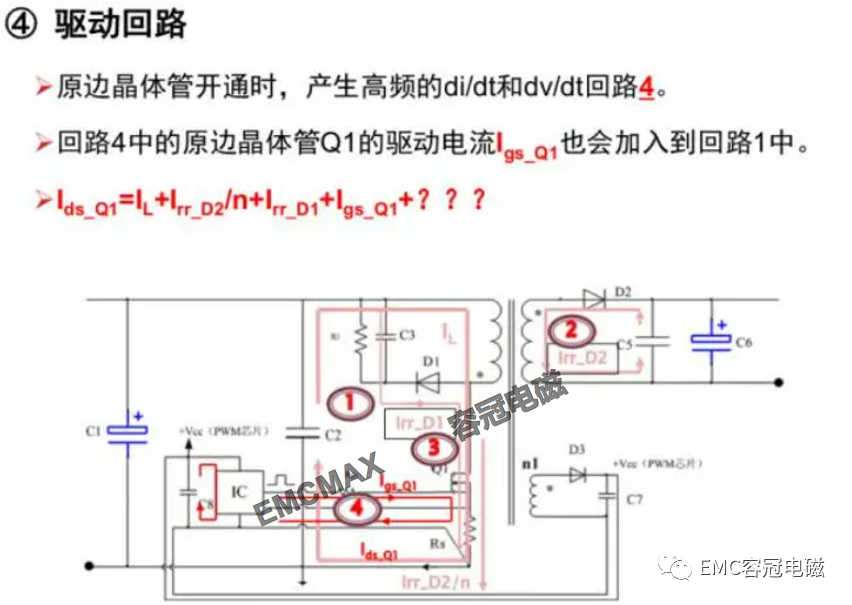

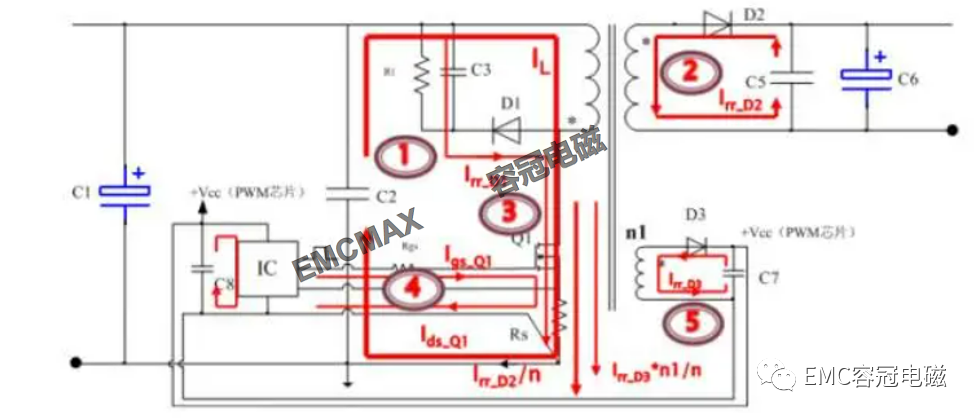

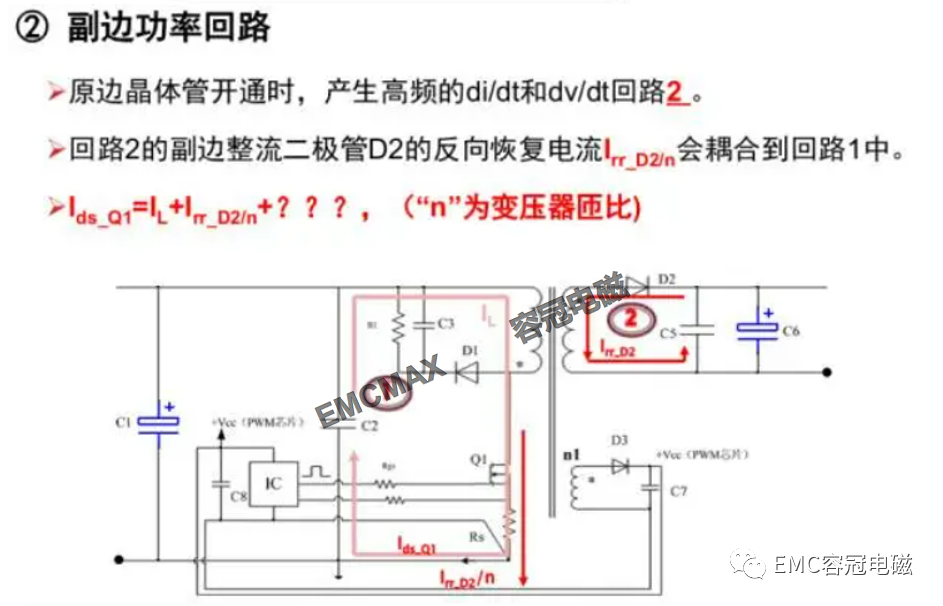

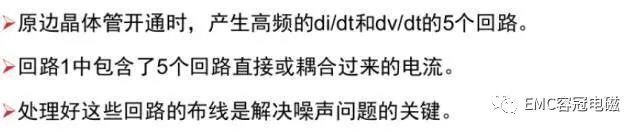

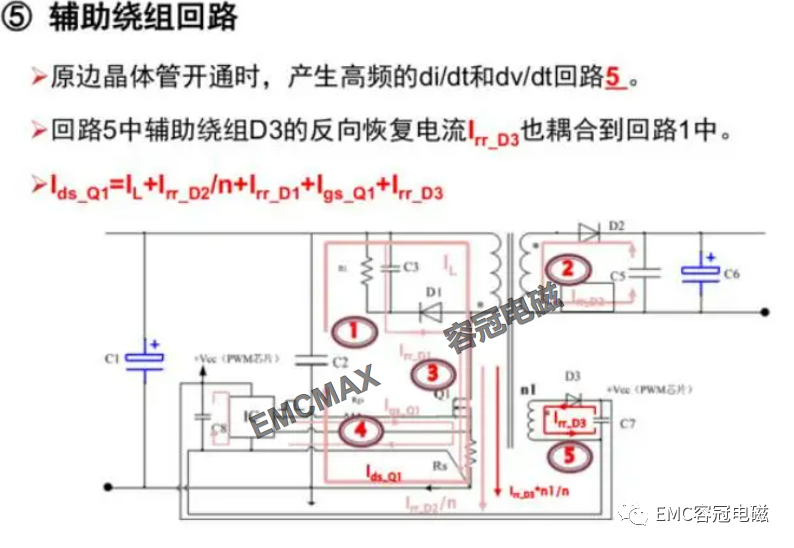

反激是變換器中的噪聲

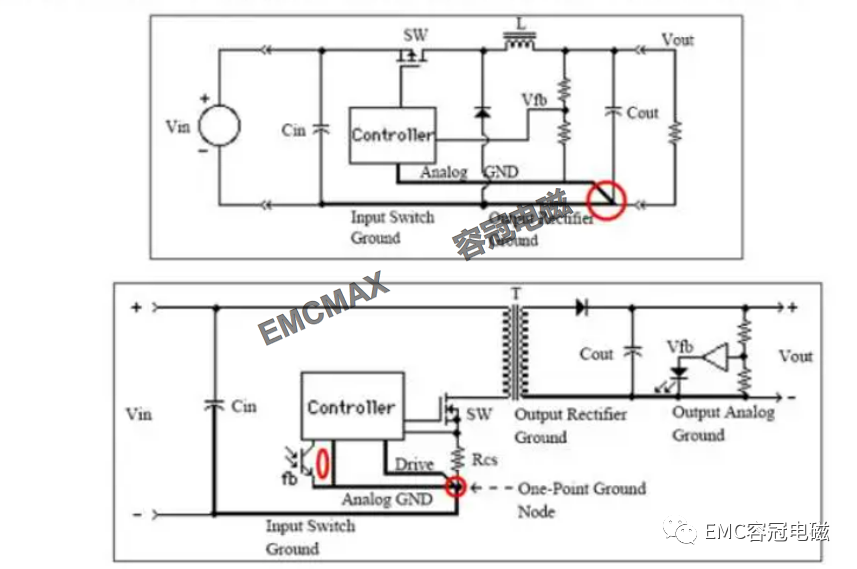

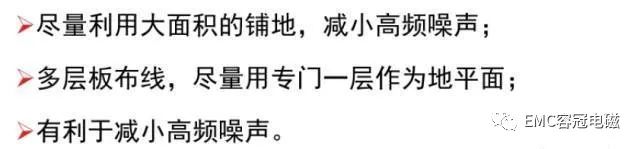

單點接地，避免回路間耦合

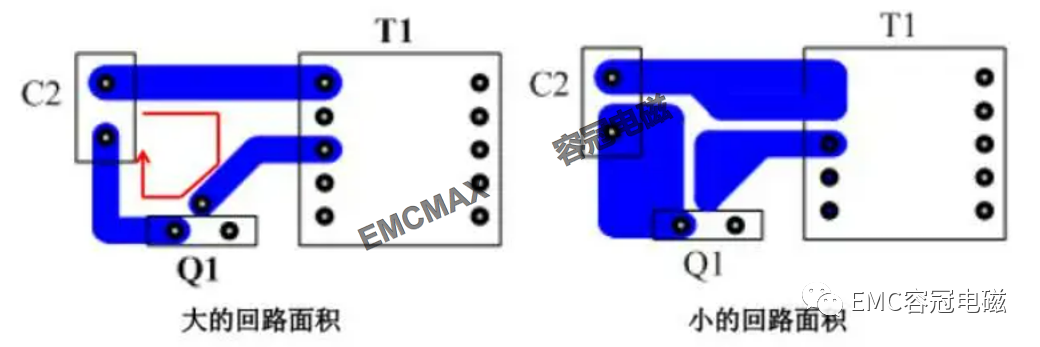

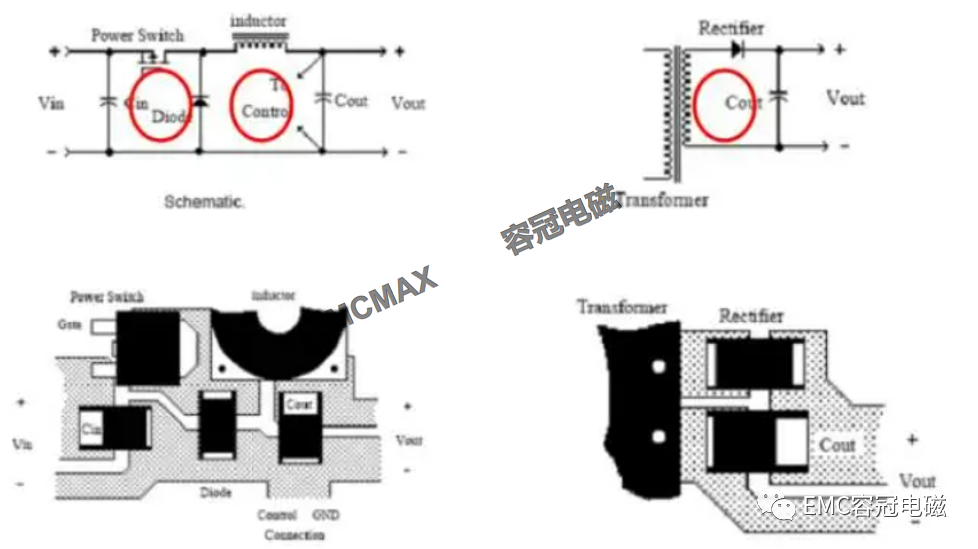

利用高頻電容，減少回路面積
通過布線，進一步減少高頻噪聲

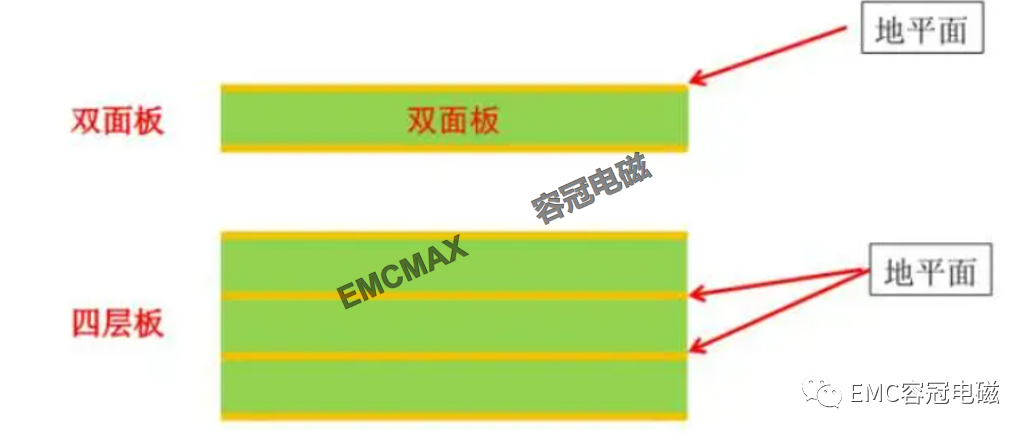

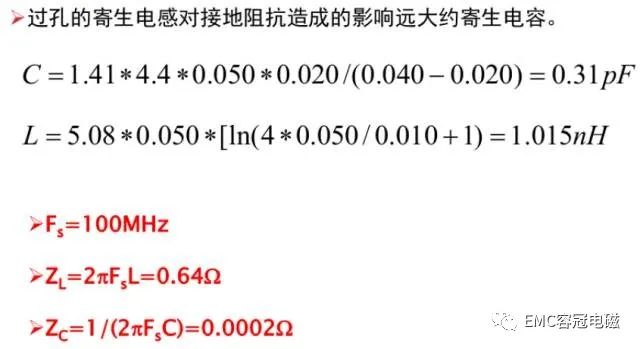

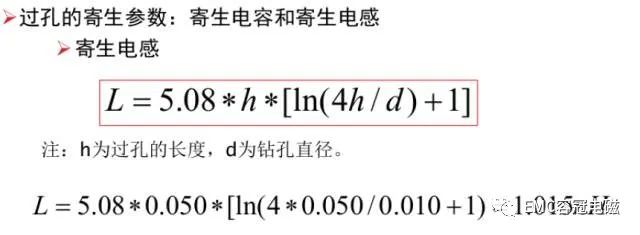

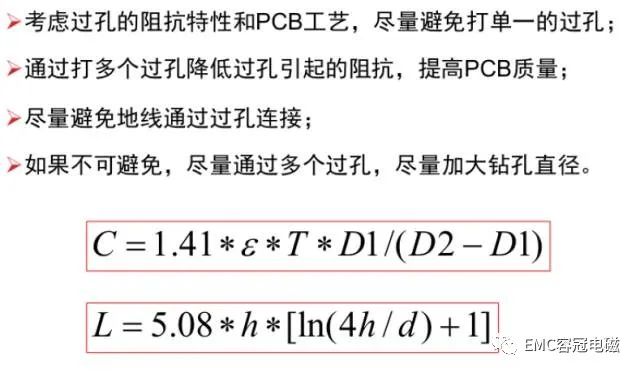

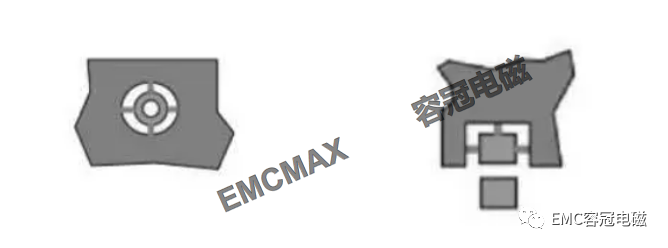

通過布線，進一步減少接地阻抗
