電容器在電路中的27種作用
所謂電容，就是容納和釋放電荷的電子元器件。
電容的基本工作原理就是充電放電，當然還有整流、振蕩以及其它的作用。另外電容的結構非常簡單，主要由兩塊正負電極和夾在中間的絕緣介質組成，所以電容類型主要是由電極和絕緣介質決定的。

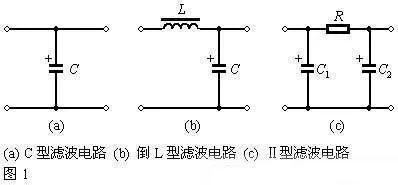

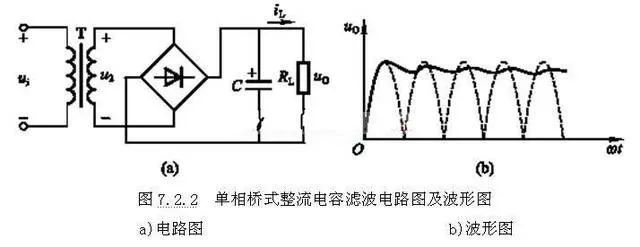

1、 濾波電容
濾波電容接在直流電壓的正負極之間，以濾除直流電源中不需要的交流成分，使直流電平滑，通常采用大容量的電解電容，也可以在電路中同時并接其它類型的小容量電容以濾除高頻交流電。

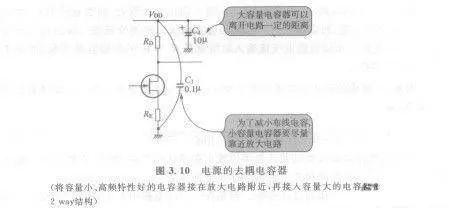

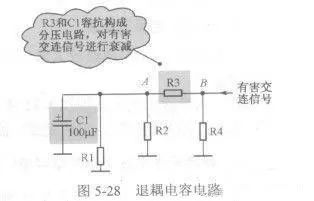

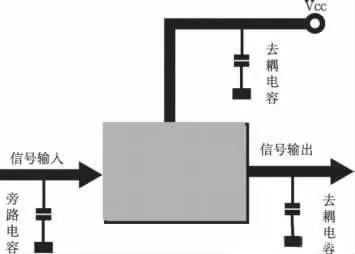

2、退耦電容
退耦電容并接于放大電路的電源正負極之間，防止由電源內阻形成的正反饋而引起的寄生振蕩。
3、旁路電容
在交直流信號的電路中，將電容并接在電阻兩端或由電路的某點跨接到公共電位上，為交流信號或脈沖信號設置一條通路，避免交流信號成分因通過電阻產生壓降衰減。

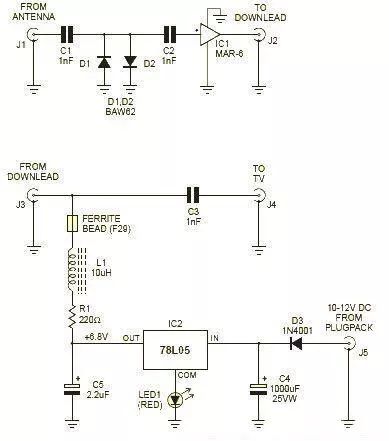

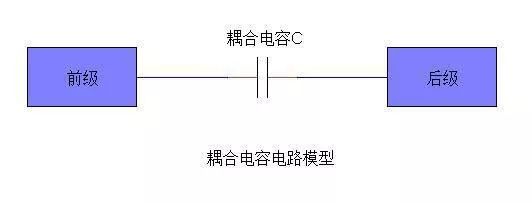

4、耦合電容
在交流信號處理電路中，用于連接信號源和信號處理電路或者作為兩放大器的級間連接,用于隔斷直流，讓交流信號或脈沖信號通過，使前后級放大電路的直流工作點互不影響。

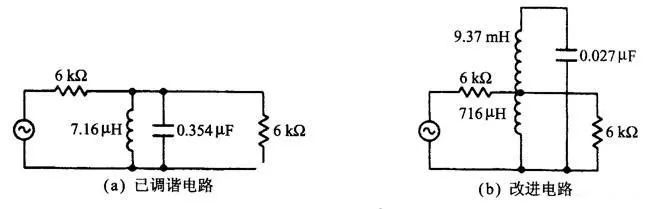

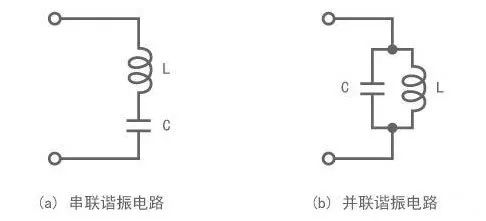

5、調諧電容
連接在諧振電路的振蕩線圈兩端，起到選擇振蕩頻率的作用。
6、襯墊電容
它與諧振電路主電容串聯的輔助性電容，調整它可使振蕩信號頻率范圍變小，并能顯著地提高低頻端的振蕩頻率。

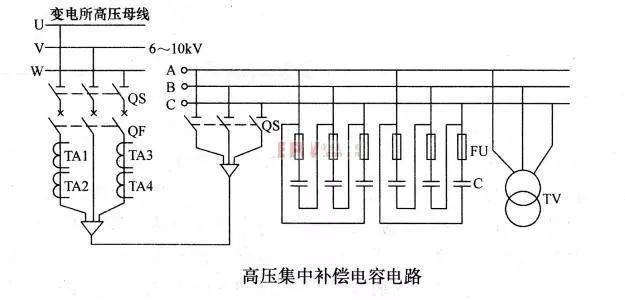

7、補償電容
補償電容與諧振電路主電容并聯的輔助性電容，調整該電容能使振蕩信號頻率范圍擴大。

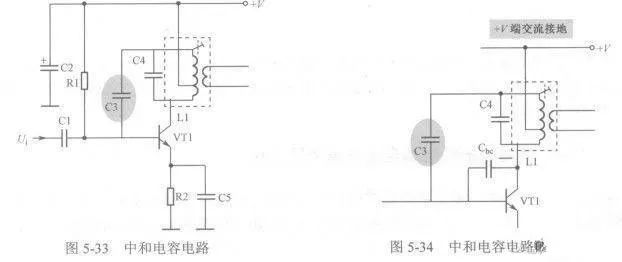

8、中和電容
并接在三極管放大器的基極與發射極之間，構成負反饋網絡，以抑制三極管極間電容造成的自激振蕩。

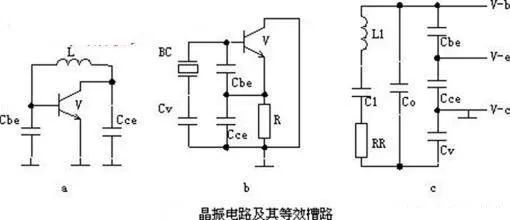

9、穩頻電容
在振蕩電路中，起穩定振蕩頻率的作用。

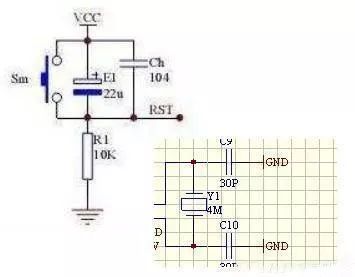

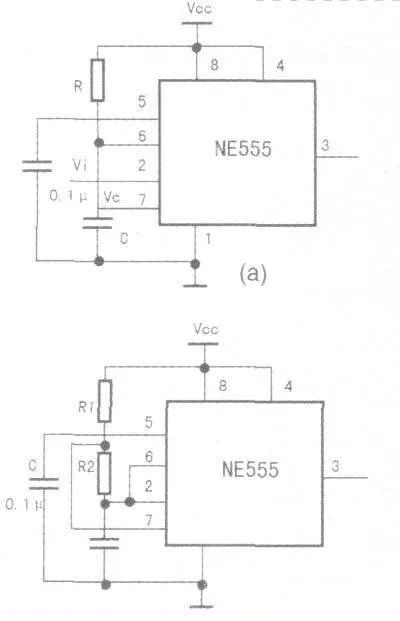

10、定時電容
在RC時間常數電路中與電阻R串聯，共同決定充放電時間長短的電容。

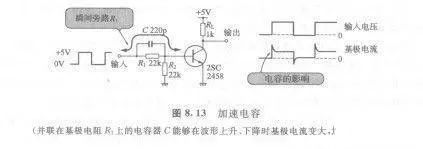

11、加速電容
接在振蕩器反饋電路中，使正反饋過程加速，提高振蕩信號的幅度。
12、縮短電容
在UHF高頻頭電路中，為了縮短振蕩電感器長度而串聯的電容。

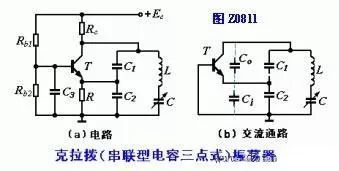

13、克拉波電容
在電容三點式振蕩電路中，與電感振蕩線圈串聯的電容，起到消除晶體管結電容對頻率穩定性影響的作用。

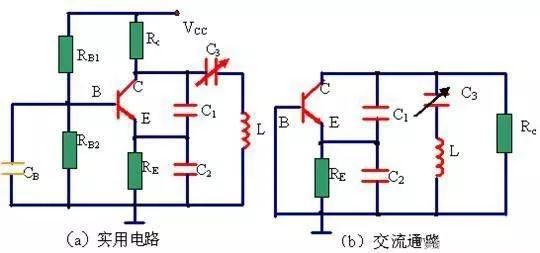

14、錫拉電容
在電容三點式振蕩電路中，與電感振蕩線圈兩端并聯的電容，起到消除晶體管結電容的影響，使振蕩器在高頻端容易起振。

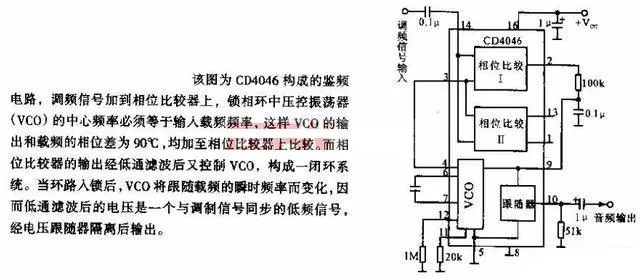

15、穩幅電容
在鑒頻器中，用于穩定輸出信號的幅度。
16、預加重電容
為了避免音頻調制信號在處理過程中造成對分頻量衰減和丟失，而設置的RC高頻分量提升網絡電容。
17、去加重電容
為了恢復原伴音信號，要求對音頻信號中經預加重所提升的高頻分量和噪聲一起衰減掉，設置RC在網絡中的電容。
18、移相電容
移相電容用于改變交流信號相位的電容。

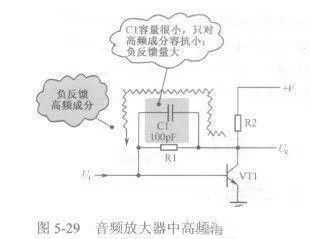

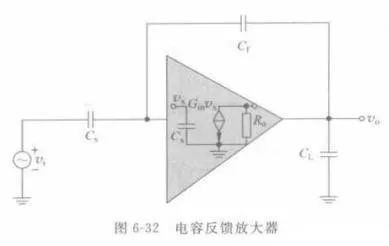

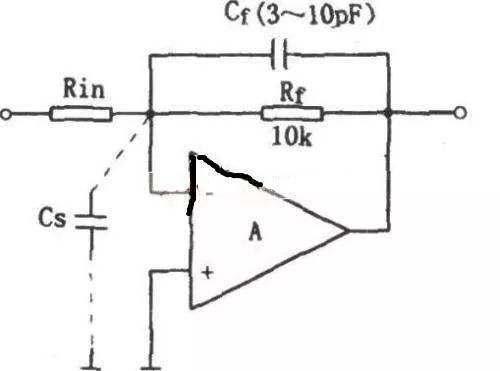

19、反饋電容
跨接于放大器的輸入與輸出端之間，使輸出信號回輸?shù)捷斎攵说碾娙荨?/p>

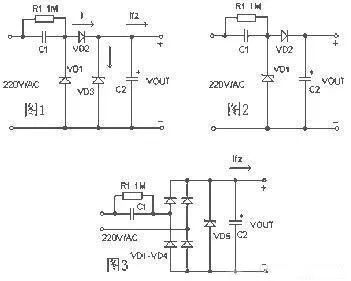

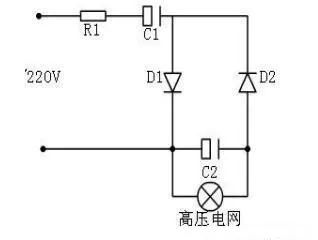

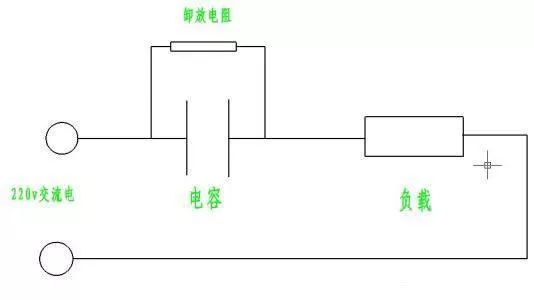

20、降壓限流電容
串聯在交流回路中，利用電容對交流電的容抗特性，對交流電進行限流，從而構成分壓電路。

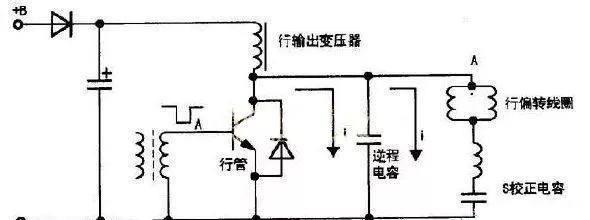

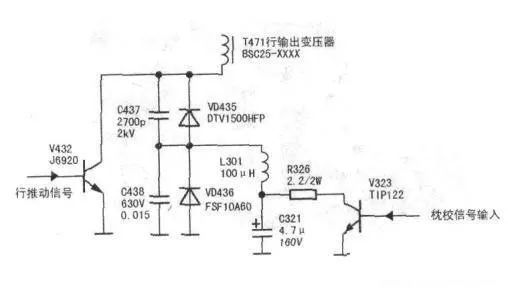

21、逆程電容
用于行掃描輸出電路，并接在行輸出管的集電極與發射極之間，以產生高壓行掃描鋸齒波逆程脈沖，其耐壓一般在1500伏以上。

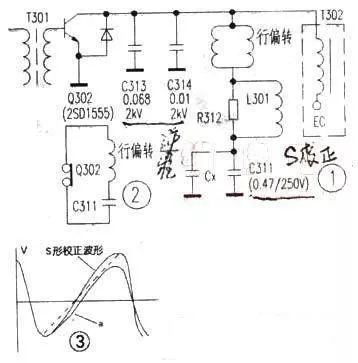

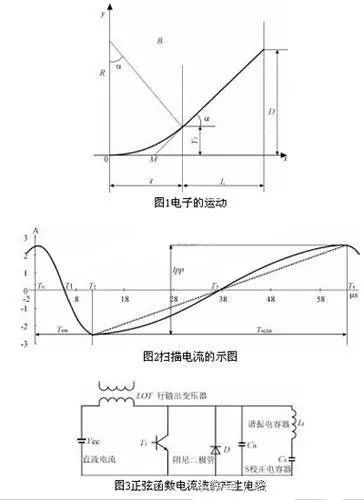

22、S校正電容
串接在偏轉線圈回路中，用于校正顯像管邊緣的延伸線性失真。
23、自舉升壓電容
利用電容器的充、放電儲能特性提升電路某點的電位,使該點電位達到供電端電壓值的2倍。
24、消亮點電容
設置在視放電路中，用于關機時消除顯像管上殘余亮點的電容。
25、軟啟動電容
一般接在開關電源的開關管基極上，防止在開啟電源時，過大的浪涌電流或過高的峰值電壓加到開關管基極上，導致開關管損壞。

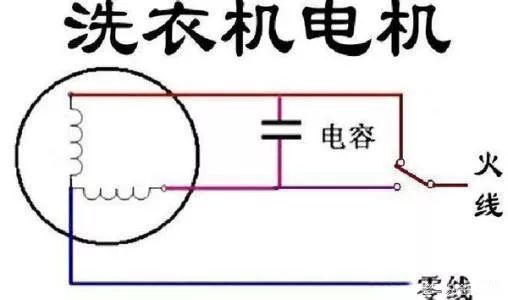

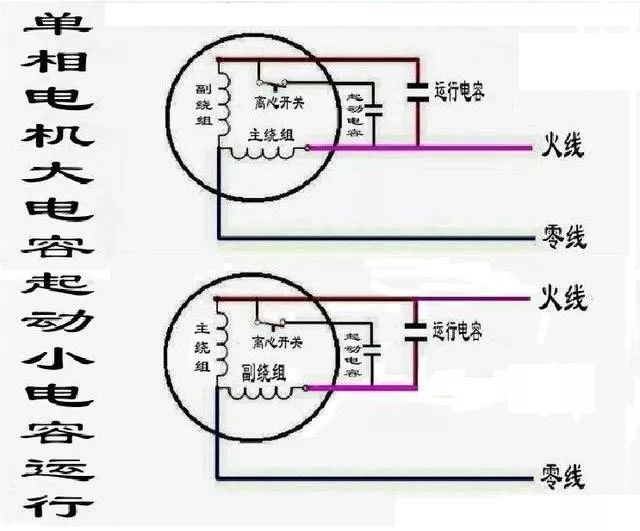

26、啟動電容
串接在單相電動機的副繞組上，為電動機提供啟動移相交流電壓，在電動機正常運轉后與副繞組斷開。
27、運轉電容
與單相電動機的副繞組串聯，為電動機副繞組提供移相交流電流。在電動機正常運行時，與副繞組保持串接。
