Iris 波導濾波器的HFSS和Designer協同仿真設計
文章來源: 本站原創 錄入: mweda.com
3) 在 Ansoft Designer 中求解

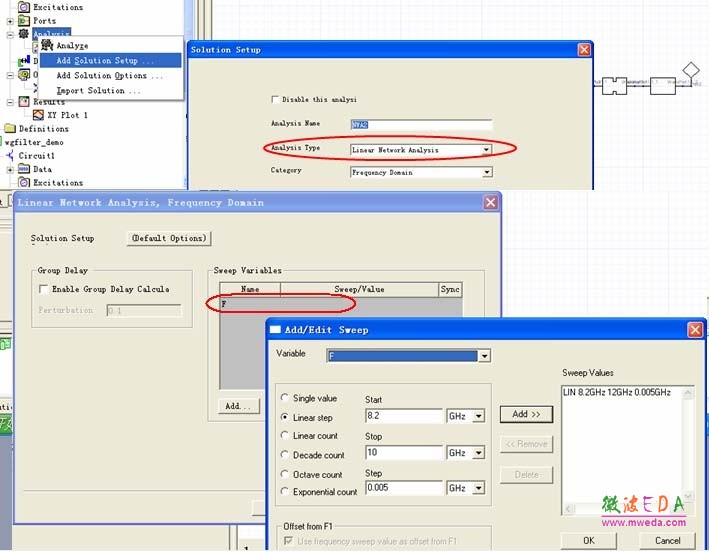

Ansoft Designer 中的求解設置相比HFSS要簡單得多。如下圖所示，添加一個“Linear Network Analysis”，然后設置掃描范圍8.2~12GHz 即可。

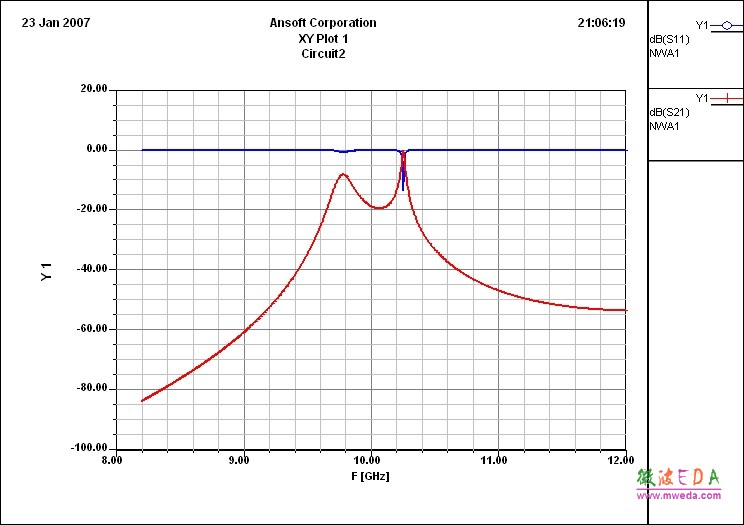

根據初始設計得到的S11 和 S21 仿真結果如下所示。濾波器的帶通特性還沒有體現出來，顯然需要做優化。
