Iris 波導濾波器的HFSS和Designer協同仿真設計

    當對HFSS 中的基本單元求解和參數化掃描完成后，就可以著手建立HFSS 到Ansoft Designer 的動態鏈接了。

    在Ansoft Designer 中插入一個電路設計，Project > insert circuit design，Layout technology 選擇none。

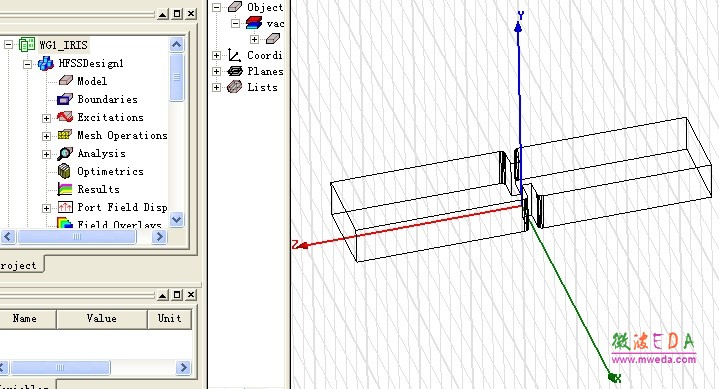

    我們現插入IRIS 基本單元，下圖為IRIS 基本單元的HFSS project。

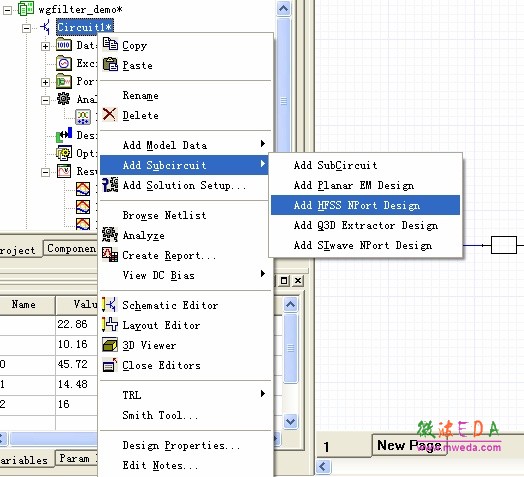

    如下圖所示，在project manager 中，右鍵 circuit ，插入一個HFSS 子電路。這樣HFSS 中的設計會以N 端口元件的形式插入到Ansoft Designer 的電路設計中來。

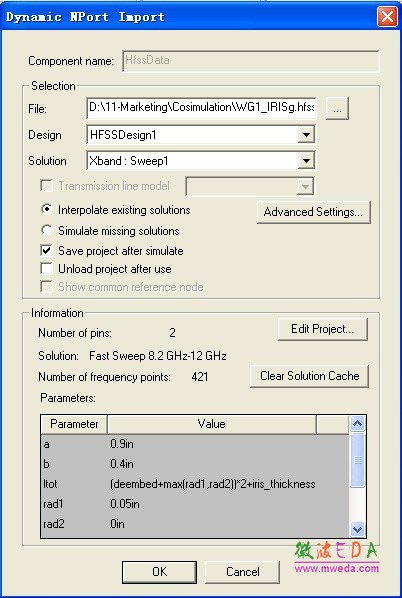

    接著，你會看到一個動態連接設置的窗口 Dynamic NPort import。

    File欄，通過路徑查找選中需要鏈接進來的 HFSS 基本單元 project；

    Design欄，用來選擇具體是哪個design，因為一個HFSS project 中可以同時管理多個design，（Tips：我們可以將所有 HFSS 基本單元的設計都存放在一個HFSS project 下，然后給每個基本單元的設計做不同的命名，這樣便于查找）；
