9.3-9.4  新建HFSS工程并創建環形定向耦合器模型

    本例中使用厚度為零的理想薄導體作為帶狀線的金屬層，且帶狀線金屬層位于介質層的中央（即 z=0 的 xOy 面上）。下面將使用 HFSS 布爾操作中的合并、相減操作來生成環形帶狀 線。耦合器環形帶狀線模型的創建過程如圖 9.14 所示，創建過程簡要說明如下。

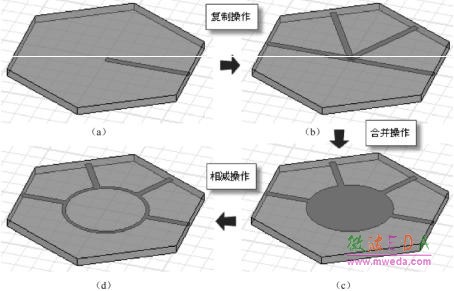

圖 9.14 環形帶狀線生成過程

    （1）在 z=0 的 xOy 面上創建如圖 9.14（a）所示的長度為變量 length（初始值為 24.5mm）、 寬度為 1.78mm 的矩形面。
    （2）通過復制操作（【Edit】→【Duplicate】）生成如圖 9.14（b）所示的其他 3 個矩 形面。
    （3）在z=0 的 xOy 面上創建圓心坐標在（0，0）、半徑為 12.22mm 的圓面，通過合并操作（【Modeler】→【Boolean】→【Unite】）生成如圖 9.14（c）所示的模型。
    （4）在 z=0 的 xOy 面上創建圓心坐標在（0，0）、半徑為 11.24mm 的圓面，通過相減操作（【Modeler】→【Boolean】→【Substrate】）生成最終的環形帶狀線。

    下面來詳細說明具體的創建操作步驟。

    1．創建圖 9.14（a）所示的矩形面

    從主菜單欄選擇【Draw】→【Rectangle】命令，或者單擊工具欄按鈕，進入創建矩形面模型的狀態，在三維模型窗口任一位置單擊鼠標左鍵確定一個點；然后在 xy 面移動鼠標光標，繪制出一個矩形后單擊鼠標左鍵確定第二個點，此時彈出矩形面屬性對話框。單擊該對話框的 Command 選項卡，在 Position 項對應的 Value 值處輸入矩形面起 始點坐標（0.89，0，0），在 XSize 項對應的 Value 值處輸入矩形面的寬度 1.78，YSize 項對應的 Value 值處輸入矩形面的長度變量 length；然后單擊對話框的 Attribute 選項卡，在Name 項對應的Value 值處輸入矩形面的名稱Trace；最后單擊確定按鈕，生成如圖 9.14（a）所示的矩形面。

    2．復制矩形面

   從操作歷史樹中單擊選中新建的矩形面 Trace，此時該矩形面會高亮顯示。從主菜單欄選擇 【Edit】→【Duplicate】→【Around Axis】命令，或者單擊工具欄的按鈕，打開如圖 9.15 所示 Duplicate Around Axis 對話框，執行沿坐標軸旋轉復制操作。在該對話框中，Axis 項選擇 Z 單選按鈕，Angle 項輸入 60deg，Total number 項輸入4，然后單擊OK按鈕。此時會彈出復制操作生成的物體的屬性對話框，直接單擊對話框的 按鈕，完成復制操作，在 xOy 面復制 生成夾角為 60°的 3 個同樣大小的矩形面，如圖 9.14（b）所示。復制操作生成的 3 個矩形面名 稱分別為 Trace_1、Trace_2 和 Trace_3。

圖 9.15 “沿坐標軸復制操作設置”對話框

    3．創建圖 9.14（c）所示模型

    從主菜單欄選擇【Draw】→【Circle】命令，或者單擊工具欄的按鈕，進入創建圓面模型的狀態，在3D 模型窗口任一位置單擊鼠標左鍵確定一個點；然后在 xy 面移動鼠標光標，在繪制出一個圓形后單擊鼠標左鍵確定第二個點，此時彈出圓面屬性對話框。 單擊對話框的 Command 選項卡，在 Center Position 項對應的 Value 值處輸入圓面的圓心坐標（0，0，0），在Radius 項對應的 Value 值處輸入圓面的半徑12.22；然后單擊對話框的 Attribute 選項卡，在 Name 項對應的 Value 值處輸入圓面的名稱Outer；最后單擊按鈕，生成該圓面。

    按住 Ctrl 鍵，同時從操作歷史樹中按先后順序單擊選擇 Trace、Trace_1、Trace_2、 Trace_3 和 Outer，如圖 9.16 所示。然后從主菜單欄選擇【Modeler】→【Boolean】→【Unite】命令，或者單擊工具欄的按鈕，執行合并操作；把上面選中的 5 個面模型 Trace、 Trace_1、Trace_2、Trace_3 和 Outer 合并成一個模型，如圖 9.14（c）所示。合并生成的 模型的名稱、材料設置等物體屬性與第一個選中的模型相同；此處，合并生成的新的模型名稱為Trace。

圖 9.16 操作歷史樹

    4．生成完整的環形帶狀線模型

    再次單擊工具欄的按鈕，進入創建圓面模型的狀態；在3D 模型窗口的任一位置單擊鼠標左鍵確定一個點，然后在xy 面移動鼠標光標，在繪制出一個圓形后單擊鼠標左鍵確定第 二個點，此時彈出圓面屬性對話框。單擊該對話框的 Command 選項卡，在 Center Position 項對應的 Value 值處輸入圓面的圓心坐標（0，0，0），在 Radius 項對應的 Value 值處輸入圓 面的半徑 11.24；然后單擊對話框的 Attribute 選項卡，在 Name 項對應的 Value 值處輸入圓面 的名稱 Inner；單擊按鈕，生成該圓面。

    按住 Ctrl 鍵，同時從操作歷史樹中按先后順序單擊選中 Trace 和 Inner；然后從主菜單欄 選擇【Modeler】→【Boolean】→【Substrate】命令，或者單擊工具欄的按鈕，打開如圖 9.17 所示的 Subtract 對話框，確認對話框中 Blank Parts 欄顯示的是 Trace，Tool Parts 欄顯示的是 Inner，表明使用模型Trace 減去模型 Inner；單擊按鈕，執行相減操作。相減操作后生成的模型如圖 9.14（d）所示，模型名稱仍為 Trace。

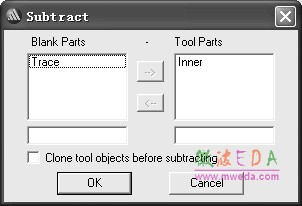

圖 9.17 “相減操作”對話框

    至此，就創建好了完整的耦合器環形帶狀線模型。
