      9.3-9.4  新建HFSS工程并創建環形定向耦合器模型

      文章來源: 本站原創    錄入: mweda.com

          9.4.4 添加新材料

          向材料庫中添加新的介質材料,并設置其為建模時使用的默認材料;新添加材料的相對介電常數為2.33,介質損耗正切為0.000429。
          從主菜單欄中選擇【Tools】→【Edit Configured Libraries】→【Materials】命令,打開如圖 9.7 所示的Edit Libraries 對話框。


      圖9.7 Edit Libraries 對話框

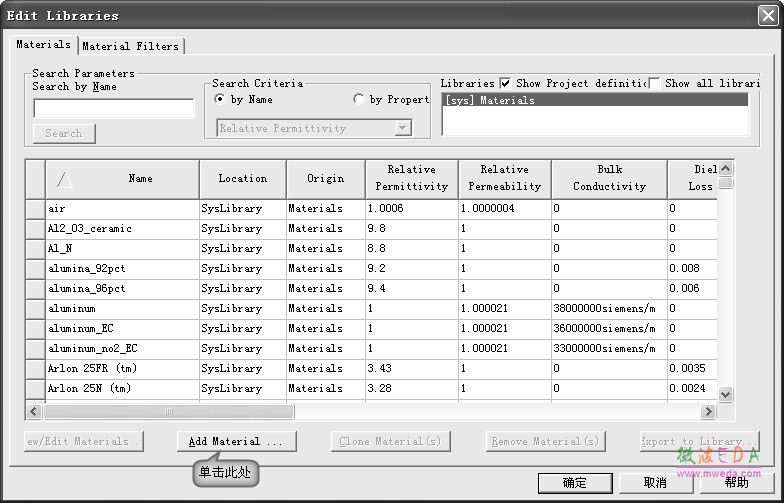

          單擊該對話框的按鈕,打開如圖9.8 所示的 View/Edit Material 對話框。在View/Edit Material 對話框中,Material Name 項輸入材料名稱 My_Sub,Relative Permittivity 項對應的Value 值處輸入相對介電常數 2.33,Dielectric Loss Tangent 項對應的 Value 值處輸入介質的損耗正切 0.000429。然后單擊OK按鈕,退出對話框,完成向材料庫中添加新材料的操作。


      圖 9.8 View/Edit Material 對話框

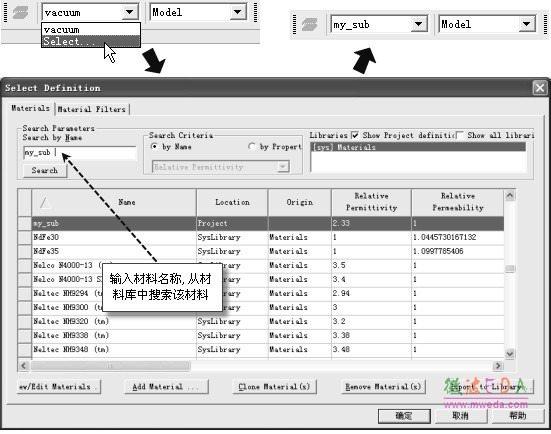

          單擊工具欄中設置默認材料的快捷方式,從其下拉列表中選擇“Select…”,打開Select Definition 對話框;在該對話框的 Search By Name 項輸入新添加的材料名稱 My_Sub,從材料庫中搜索到該材料,并將其單擊選中;然后單擊確定按鈕,此時即設置 My_Sub 為當前建 模所使用的默認材料,并顯示在工具欄設置默認材料快捷方式處。整個過程如圖 9.9 所示。


      圖 9.9 設置建模所使用的默認材料


          9.4.5 創建帶狀線介質層模型

          創建一個正六邊體模型作為帶狀線的介質層,其材料屬性為 My_Sub,正六邊體外接圓半徑長度為 length/cos(30deg),高度為 2.286mm,并命名為 Substrate。

          從主菜單欄選擇【Draw】→【Regular Polyhedron】命令,或者單擊工具欄的按鈕,進入創建正多邊體模型的狀態。在 3D 模型窗口的任一位置單擊鼠標左鍵確定一個點;然后在 xy 面 移動鼠標光標,繪制出一個圓形后,單擊鼠標左鍵確定第二個點;最后沿著 z 軸方向移動鼠標光標,繪制出一個圓柱形后單擊鼠標左鍵確定第三個點。此時,彈出如圖9.10所示的Segment number 對話框,在對話框中輸入數字 6,表示創建的是正六邊體模型,然后單擊OK按鈕結束。


      圖 9.10 Segment Number 對話框

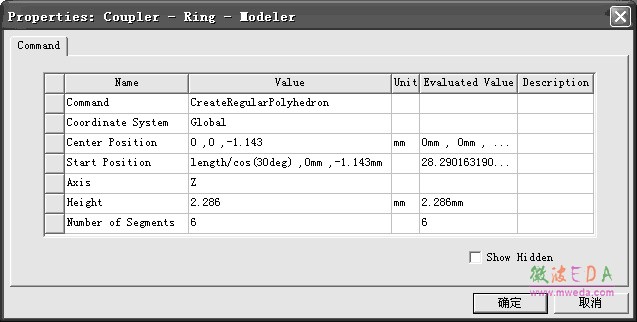

          單擊OK按鈕后,彈出所創建的正六邊體模型的“屬性”對話框,單擊“屬性”對話框的 Command 選項卡,在 Center Position 項對應的 Value 值處輸入正六邊形的底面圓心坐標(0,0,1.143);在 Start Position 項對應的 Value 值處輸入坐標值(length/cos(30deg),0mm,-1.143mm), 設置正六邊形的半徑為 length/cos(30deg),其中length 是前面定義的設計變量;在 Height 項對應 的 Value 值處輸入正六邊形的高度 2.286;其他項保持默認值不變,如圖 9.11 所示。


      圖 9.11 “屬性”對話框的 Command 選項卡界面

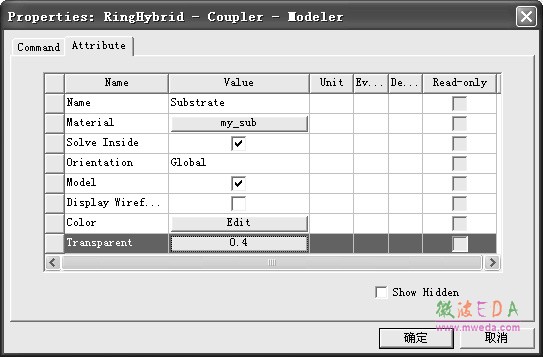

          然后,單擊屬性對話框的 Attribute 選項卡,在 Name 項對應的 Value 值處輸入正六邊體的名稱 Substrate;單擊 Transparent 項對應 Value 值處的按鈕,設置正六邊體的透明度為 0.4;因為在前面已經設置新添加的材料 My_Sub 為建模默認材料,所以此處 Material 項對應的材料即為 My_Sub,不需要重新分配;其他項保持默認值不變,如圖 9.12 所示。最后單擊確定按鈕,即創建了一個外接圓半徑為 length/cos(30deg),高度為 2.286mm,材料屬性為 My_Sub,名稱為 Substrate 的正六邊體模型。


      圖 9.12  屬性對話框的Attribute 選項卡界面

         注意: 在HFSS 中,三角函數的默認單位是弧度,如cos(30)表示30 弧度(約為291°) 對應的余弦函數值。而本例中,在定義模型半徑時需要計算的是30°對應的余弦值, 所以需要指定角度單位deg。

          注意: Transparent 項對應的是模型的透明度設置,其取值范圍為 0~1,0 表示物體模型不透明,1 表示物體全透明。

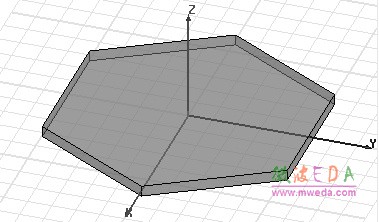

          從主菜單中選擇【View】→【Fit All】→【All Views】命令,或者按下快捷鍵 Crtl+D, 適合窗口大小全屏顯示所創建的模型,新建的正六邊體模型如圖 9.13 所示。


      圖 9.13 新建的正六邊體模型
