      3.1 HFSS 工作界面

      文章來源: 本站原創    錄入: mweda.com


      8.Tools 菜單

      Tools 菜單主要用于管理、配置和編輯物體模型的材料庫,運行和記錄宏腳本文件,定制 工具欄以及修改 HFSS 軟件的一些默認設置等操作;Tools 下拉菜單包含的所有操作命令如圖3.9 所示。

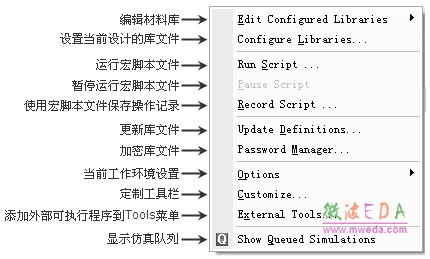

      圖3.9  Tools下拉菜單

      其中,下拉菜單中操作命令的功能說明如下。

      • Edit Configured Libraries :編輯當前設計的材料庫,包括搜索材料、添加新的材料、 編輯修改已有材料的屬性等操作。
      • Configure Libraries :設置當前設計的庫文件,可以顯示和設置當前可用的系統材料 庫文件、用戶材料庫文件和當前設計專用材料庫文件。
      • Run Script :運行 HFSS 宏腳本文件。
      • Pause Script :暫停運行 HFSS 宏腳本文件。
      • Record Script :保存所有操作記錄到宏腳本文件中。
      • Update Definitions :更新材料庫文件。
      • Password Manager :加密庫文件。通過該操作,可以為庫文件設置密碼,加密后的庫 文件只能在輸入正確的密碼后才能顯示、編輯和使用。
      • Options :HFSS 工作環境設置。
      • Customize :定制工具欄操作,通過該操作可以向工具欄中添加和刪除各種快捷方式。
      • External Tools :添加外部可執行程序到 Tools 下拉菜單中,執行該操作可以選擇把其 他應用程序的快捷方式添加到 Tools 下拉菜單里。
      • Show Queued Simulations:顯示仿真計算隊列,當設計中有多個分析設置在做仿 真計算時,通過該操作可以顯示每個仿真計算的當前狀態、指定仿真計算的先后次序或者移 除某個仿真計算進程。

      9.Window 菜單

      Window 菜單包含用于新建、關閉三維模型窗口,設置多個三維模型窗口排列方式等相 關操作,Window 下拉菜單包含的所有操作命令如圖 3.10 所示。

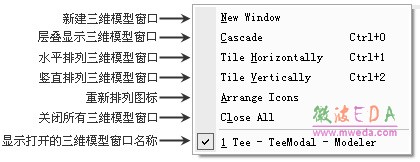

      圖3.10  Window 下拉菜單

      其中,下拉菜單中部分操作命令的功能說明如下。

      • New Window :新建一個三維模型窗口,并顯示當前物體模型。
      • Cascade :有多個三維模型窗口時,將多個三維模型窗口層疊顯示。
      • Tile Horizontally :有多個三維模型窗口時,將多個三維模型窗口水平并列顯示。
      • Tile Vertically :有多個三維模型窗口時,將多個三維模型窗口垂直并列顯示。
      • Close All :關閉所有三維模型窗口。三維模型窗口關閉后,可以通過【HFSS】→【3D Modeler Editor】重新打開三維模型窗口。

      10.Help 菜單

      Help 菜單主要用于訪問HFSS 自帶的幫助文檔系統以及查看HFSS 的版本信息等。

      上一頁  [1] [2] [3] [4] [5]
