3.1 HFSS 工作界面

    Modeler 菜單主要用于導入/導出物體模型、對基本的物體模型進行布爾操作生成復雜的 物體模型、創建坐標系以及設定鼠標指針在三維模型窗口中的移動方式等相關操作。Modeler 下拉菜單包含的所有操作命令如圖 3.7 所示。

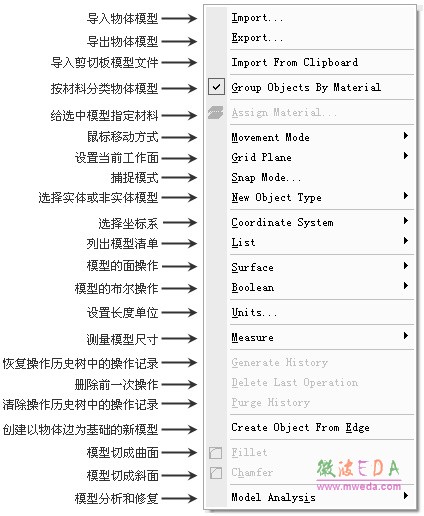

圖3.7 Modeler 下拉菜單

其中，下拉菜單中部分操作命令的功能說明如下。

• Import ：導入物體模型操作，將外部物體模型（如 AutoCAD、ProE 等軟件創建的模 型）導入 HFSS 中。
• Export ：導出物體模型操作，將 HFSS 工作環境中創建的物體模型導出為.dxf、.iges 等格式，供其他軟件如 AutoCAD、ProE 使用；也可以導出為簡單的圖片文件格式。
• Group Objects By Material ：執行該操作后，操作歷史樹中的物體模型將按材料分類 排列。
• Assign Material：給選中的三維物體模型分配材料屬性，該操作需要選中三維物體 模型后才能激活。
• Movement Mode ：鼠標指針在三維模型窗口中的移動方式，通過該操作可以限定鼠 標指針在某一平面或者只沿著某一坐標軸方向移動。
• Grid Plane ：指定當前用于創建物體模型的工作平面，可以選擇 xy 面、yz 面或 xz 面。 Snap Mode ：鼠標指針捕捉模式，在創建物體模型的過程中，設置不同狀態的捕捉模 式后，鼠標指針在三維模型窗口移動時，可以自動捕捉到相應類型的特殊點。
• New Object Type ：選擇新建物體模型的種類，有實體模型（Model）和非實體模 型（Non Model）兩種；非實體模型（Non Model）不影響要分析的物體模型結構，主要 用于在數據后處理時顯示電磁場或電流分布。
• Coordinate System ：新建或編輯局部坐標系以及設置當前工作坐標系的操作；HFSS 中 有兩種類型坐標系，即全局坐標系和局部坐標系。其中局部坐標系又分為相對坐標系和面坐 標系。
• Surface ：模型的面操作。
• Boolean ：模型的布爾運算操作，HFSS 中復雜的模型結構可以由基本模型通過布爾 運算操作生成；布爾運算包括合并操作（ Unite）、相減操作（ Subtract）、相交操作 （ Intersect）和分裂操作（ Split）。
• Units ：設置建模時默認的長度單位。 Measure ：測量操作；通過該操作，可以給出模型的位置坐標、長度、面積和體積。
• Purge History ：清除操作歷史樹中的操作記錄。
• Generate History ：和 Purge History 相對應，是恢復操作歷史樹中的操作記錄。
• Fillet 和 Chamfer：這兩項操作需要選中物體模型的一條棱邊（Edge）后才能激活；執行Fillet 操作是把與這條棱邊相鄰的兩個面切成曲面，執行Chamfer 操作是把與這棱條邊相鄰 的兩個面切成斜面。
• Model Analysis ：物體模型分析和修復操作，幫助評估和解決物體模型在網格剖分時 可能出現的問題。

7．HFSS 菜單

HFSS 菜單主要用于添加和編輯管理與當前設計相關的分析設置操作，包括添加和管理設計變量，設置求解類型、邊界條件、端口激勵以及數據的后處理等操作；HFSS 菜單下的 大部分操作命令都會出現在工程管理窗口中的工程樹下。HFSS 下拉菜單包含的所有操作命 令如圖 3.8 所示。

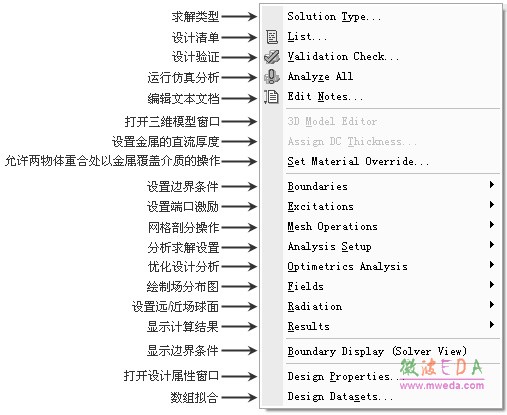

圖 3.8 HFSS 下拉菜單

其中，下拉菜單中操作命令的功能說明如下。

• Solution Type ：設置求解類型，可供選擇的求解類型有模式驅動求解類型（Driven Modal）、終端驅動求解類型（Driven Terminal）和本征模求解類型（Eigenmode）。
• List：顯示設計清單，列出當前設計中包含的所有模型、邊界條件、激勵端口、網 格剖分設置和分析設置等信息。
• Validation Check：設計驗證，用于檢查當前工程設計的正確性和完整性。檢查Design Setting、3D Modal、Boundaries and Excitations、Mesh Operation、Analysis Setup、 Optimetrics 和 Radiation 7 項設置，當某項設置前顯示對號時，表示該項設置是正確的。
• Analyze All：運行所有仿真分析項。
• Edit Notes：添加和編輯文本文檔，用于記錄該工程的描述信息。
• 3D Model Editor ：打開三維模型窗口，當HFSS 工作界面中的三維模型窗口被關閉 后，通過該項操作可以重新打開三維模型窗口。 Assign DC Thickness ：設置導體的直流厚度。
• Set Material Override ：通常情況下，建模時如果兩個物體有重合，HFSS 都會報錯或 者給出警告信息；通過該操作可以設置在金屬物體和介質物體有重合時，允許重合部分以金 屬物體覆蓋介質物體。該項操作的一個典型應用實例是在多層介質中添加一個金屬化孔。
• Boundaries ：分配邊界條件。
• Excitations ：分配激勵方式。
• Mesh Operations ：網格剖分設置，利用此功能可以手動設置網格剖分。
• Analysis Setup ：求解設置，主要用來設置自適應網格剖分計算、求解頻率、收斂誤 差和掃頻信息等。
• Optimetrics Analysis ：優化分析設置，包括參數掃描分析（Add Parametric）、優化設計（Add Optimization）、靈敏度分析（Add Sensitivity）、統 計分 析（Add Statistical） 和調協分析（Tune）。
• Fields ：數據后處理時，計算和顯示場分布的相關操作。
• Radiation ：輻射問題的數據后處理時，設置遠場輻射表面（Insert Far Field Setup）和 近場輻射表面（Insert Near Field Setup）的相關操作以及設置陣列天線排列方式的操作。
• Results ：顯示計算結果并生成報告。
• Boundary Display ：顯示已經設置的邊界條件。
• Design Properties ：打開設計屬性對話框，添加、編輯和顯示設計變量。
• Design Datasets ：功能與 Project 菜單下的 Datasets 項相同，二者的區別在于 Project Datasets 作用于整個工程，而 Design Datasets 只作用于當前設計。
