關于微帶貼片天線陣的問題

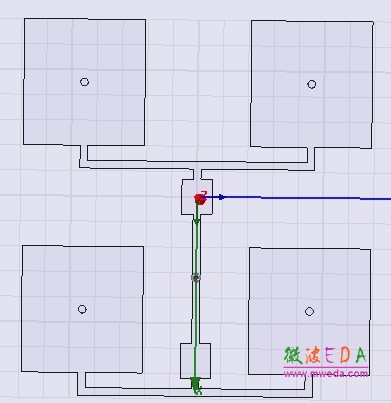

天線的HFSS模型圖如下：

因為采用背饋，會引起感抗，照成不好匹配，但是我發現采用中間的哪兩個凸起的貼片之后就可以調節阻抗，
請問各位，這個原理是什么樣的，應該怎么分析？謝謝。

網友回復:

應該是四分之一波長阻抗變換吧。

網友回復:

感覺應該是距離貼片跟微帶接觸點饋電點四分之一波長左右吧

網友回復:

你說的四分之一波長阻抗匹配，指的是凸起的貼片（不包括他自己的長，寬）到背饋探針點的距離是四分之一波長嗎。四分之一波長理論對凸起的貼片的長度沒有要求吧？
還有那個探針點接的兩個部分阻抗算并聯嗎，是不是直接阻抗并聯減半就是探針點的阻抗？

網友回復:

電容的作用

網友回復:

你這應該是增加了電容，從而改變了阻抗。

網友回復:

都是“應該吧”這個詞，是不是大家都是學生啊。

網友回復:

不是學生也不敢下斷語啊
天線太復雜了，除非是計算或者模型的問題，沒人敢打包票的

網友回復:

謙虛的說法

網友回復:

應該是四分之一波長阻抗變換氣，其阻抗匹配作用。
