高手，版主請進，新人求助，好人一生平安啊。。

本人今年剛畢業，現在在一家公司實習，做天線。非微波專業大本，好多東西不懂啊，聽說微波不錯，求各位大大啦。。
師傅叫我仿真一個筆記本wifi天線，2.45G的，過兩天要出實物并測試通過。現在我仿了一個，各位看看行不？
第一個圖片是回?fù)p，怎么看啊，聽說是一般-10db，而且越低越好是吧？
第二個圖片是增益，怎么看啊，數值大概是2dbi吧，是2e+0000dbi還是2e+0001dbi還是2e-00001dbi呢，我這個圖行不行，如何改進？就是說我如何才能增大或者減少增益呢？
第三個圖片是斯密斯圖，這個怎么看呢，我昨天查了，說是上感下容，左串右并，我的點剛好在中間，行不行？還是說要在那個右邊的圓心呢？
第四個是電場分布，怎么看？呵呵，我只是想大家都說說自己的見解，像我這樣的帖子可能會幫一大幫小白的。
好人一生平安啊，

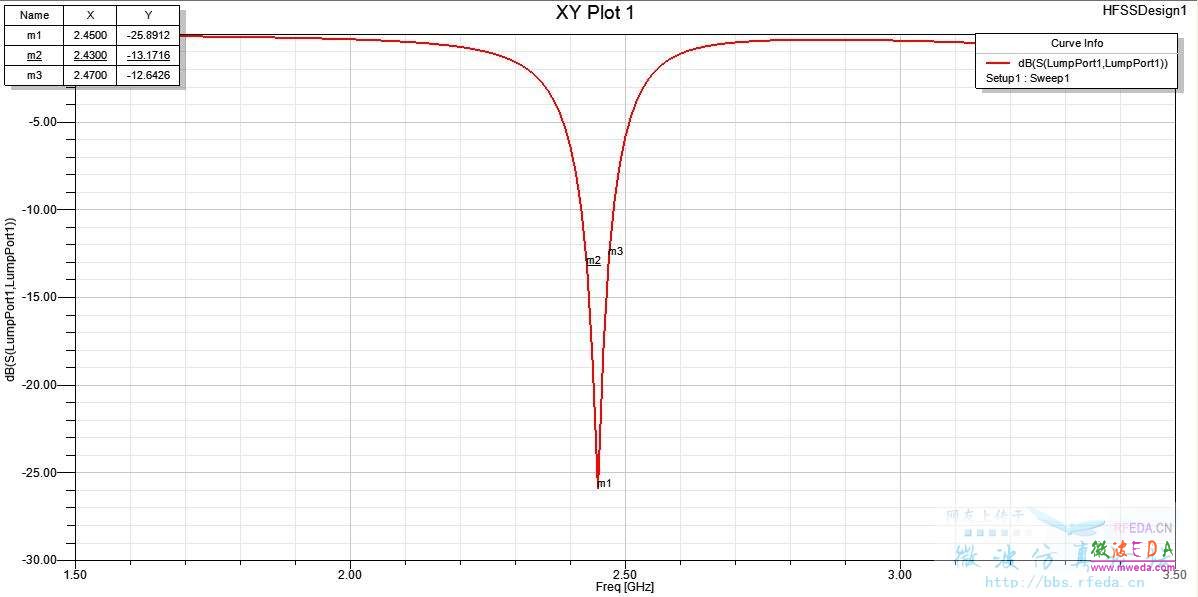

描述:回?fù)p

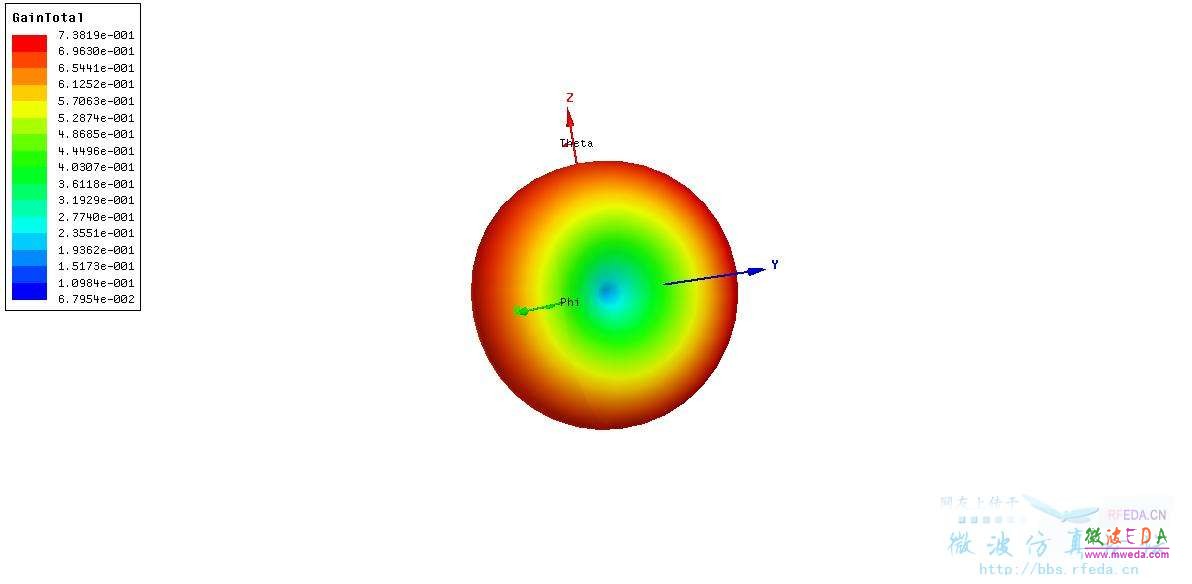

描述:增益

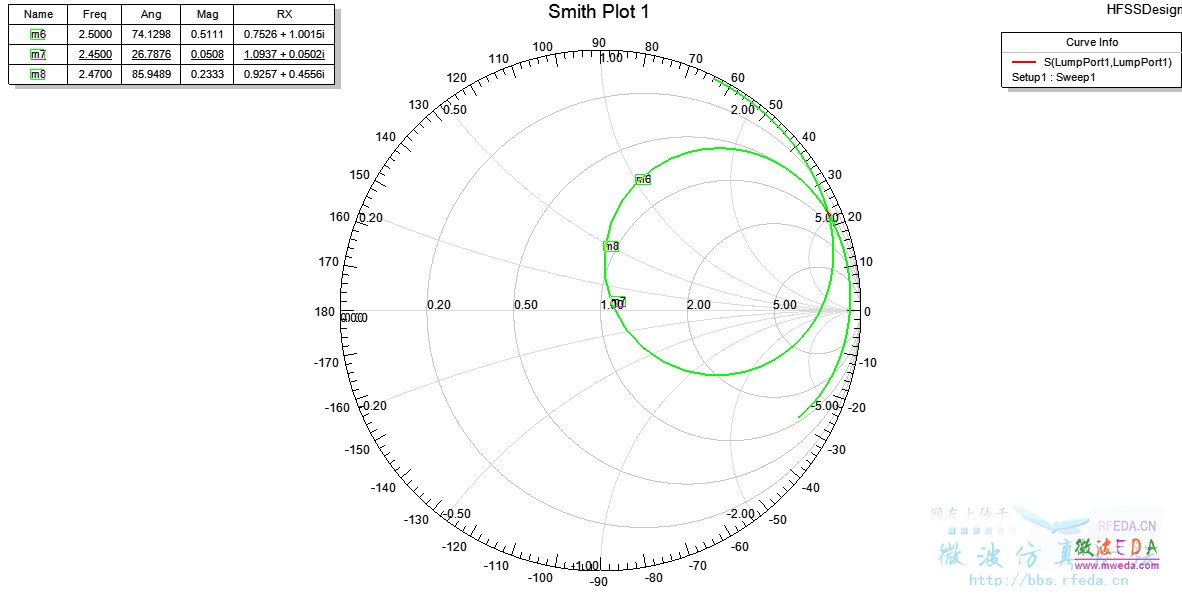

描述:史密斯

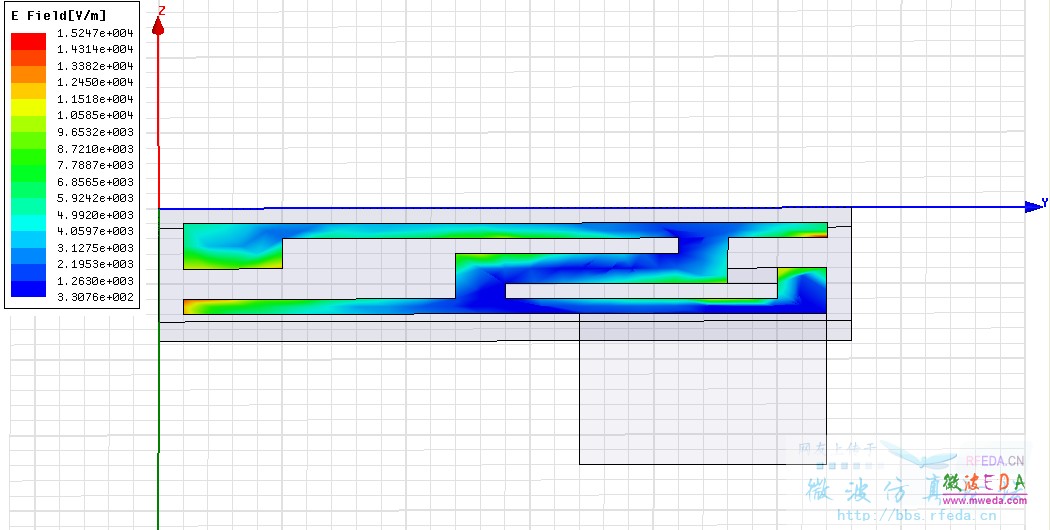

描述:電場




源文件：源文件

網友回復:

版主，別這樣，你給找個高手來吧

網友回復:

實際應用應該是回?fù)p越小越好，-20以下更好，也不知道你要的帶寬是多少！你這個諧振點應該正確，但是你的增益好像太小只有0.7左右！等待大牛啊！

網友回復:

你這個回?fù)p太夸張了，基本上在低頻全部反射回去了。。

網友回復:

另，看電場分布帶上vectorE，有箭頭的，比較容易看。

網友回復:

1：天線回?fù)p(S11)圖即指天線不同頻率上的阻抗匹配情況，決定了不同頻率上輸入功率有多少可以饋給天線。一般情況下，需要保證回?fù)p在整個工作頻帶上（WIFI：2400-2483MHz）小于-10dB，有時好像-6dB也行。
2.增益，標準偶極天線的增益為2.15dBi，像你這種平面天線只是偶極天線的變型，其增益（無其他補償?shù)那闆r下）一般不會大于2.15dBi。
3.Smith圓圖是表示天線阻抗的一種形式，也可根據Smith圓圖觀察天線的匹配情況，圓圖中心點即為匹配點，以圓圖中心為圓心的中心圓表示等反射系數（即回?fù)p）圓，半徑越小反射越少。
4.觀察表面電流，可以看到天線輻射體上的電流主要集中在哪些區域（一般為邊緣），說明這些區域?qū)μ炀�影響較大；也可以確定天線上的電流路徑，該路徑長度決定了天線的中心頻率。

網友回復:

樓上回答很詳細，我這個白菜受教了。
