等效介電常數和相對介電常數
來源：edatop
更新時間：2024-07-02
閱讀：
求大神指教，看過很多論文，里面寫的等效磁導率，但是坐標寫的relative Permeability，就是說等效和相對都是一個意思唄?包括等效介電常數也是相對介電常數?一臉懵逼。還有歸一化阻抗的公式，也有人說是等效阻抗公式，不懂了我
等效和相對的意思不同。
相對磁導率是用真空磁導率歸一化了，是無量綱量。
等效磁導率是微觀結構的宏觀統計等效，是有量綱的量。
等效和相對不是一個意思哦。
我的認知中 就以介電常數為例 相對介電常數一般用relative permittivity 等效介電常數（有效介電常數）一般用 effective permittivity
相對介電常數 是一個相對量嘛 需要有一個參考基準 默認就是空氣嘛 是一個無量綱的值
有效介電常數 一般用在非單一材料結構中 比如 Microstrip line , metamaterial structure, etc.

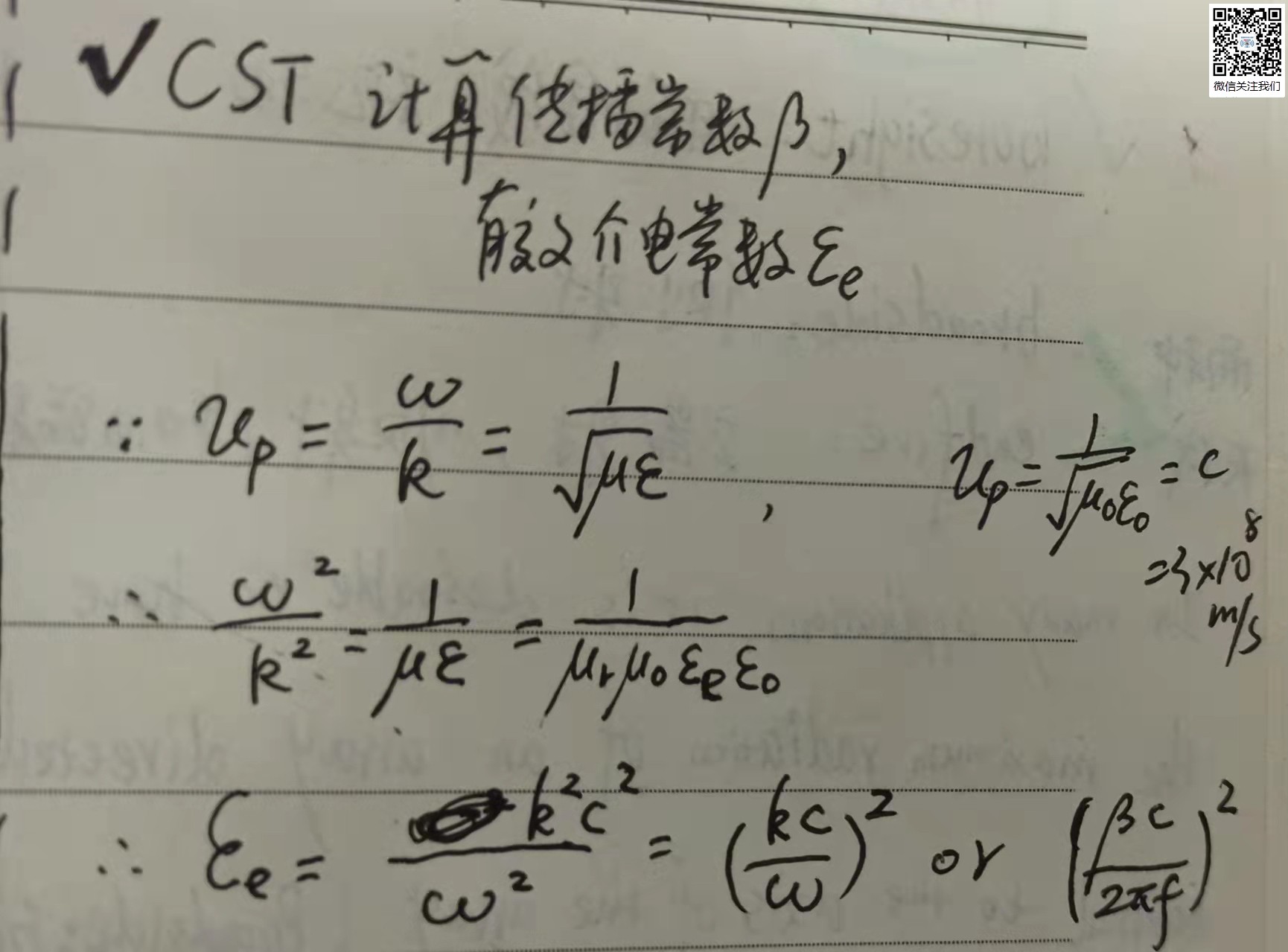

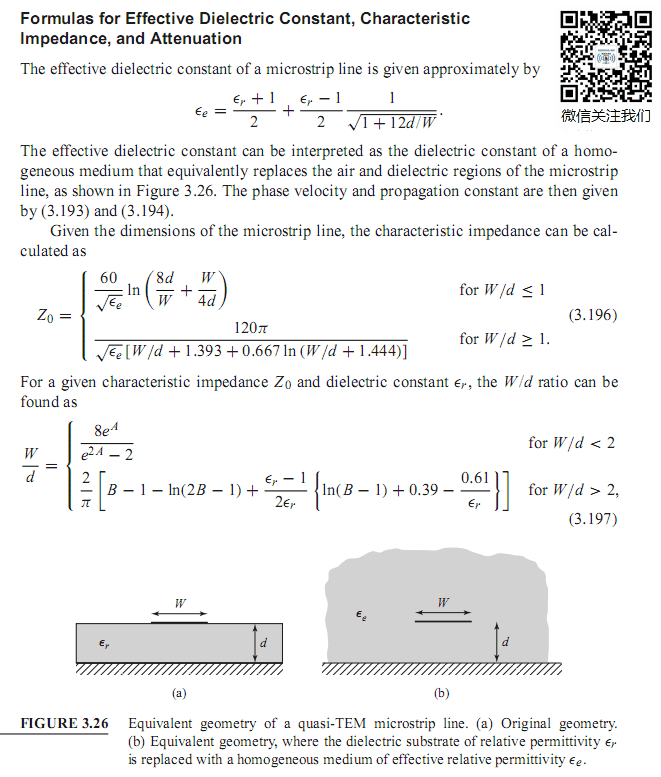

一個是Epsilon_r, 另一個是Epsilon_e, 見圖示
