這期我們再舉個敏感度的例子，用E求解器加constraint參數。

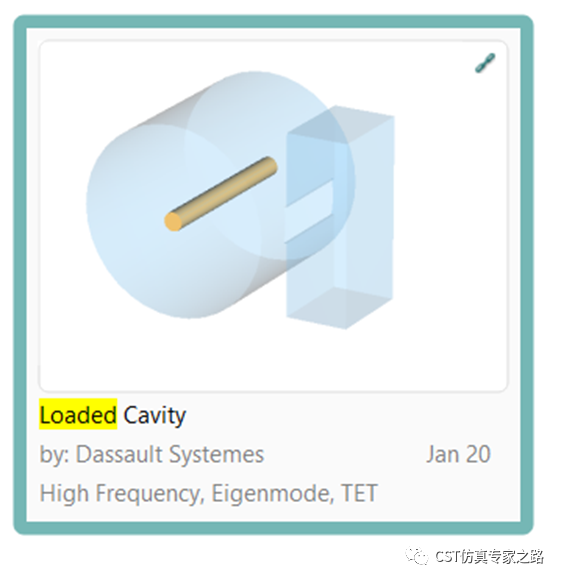

自帶案例腔體：
模型已經有兩個參數了，一個是圓柱介質的半徑，一個是圓腔和方腔的開口寬度。

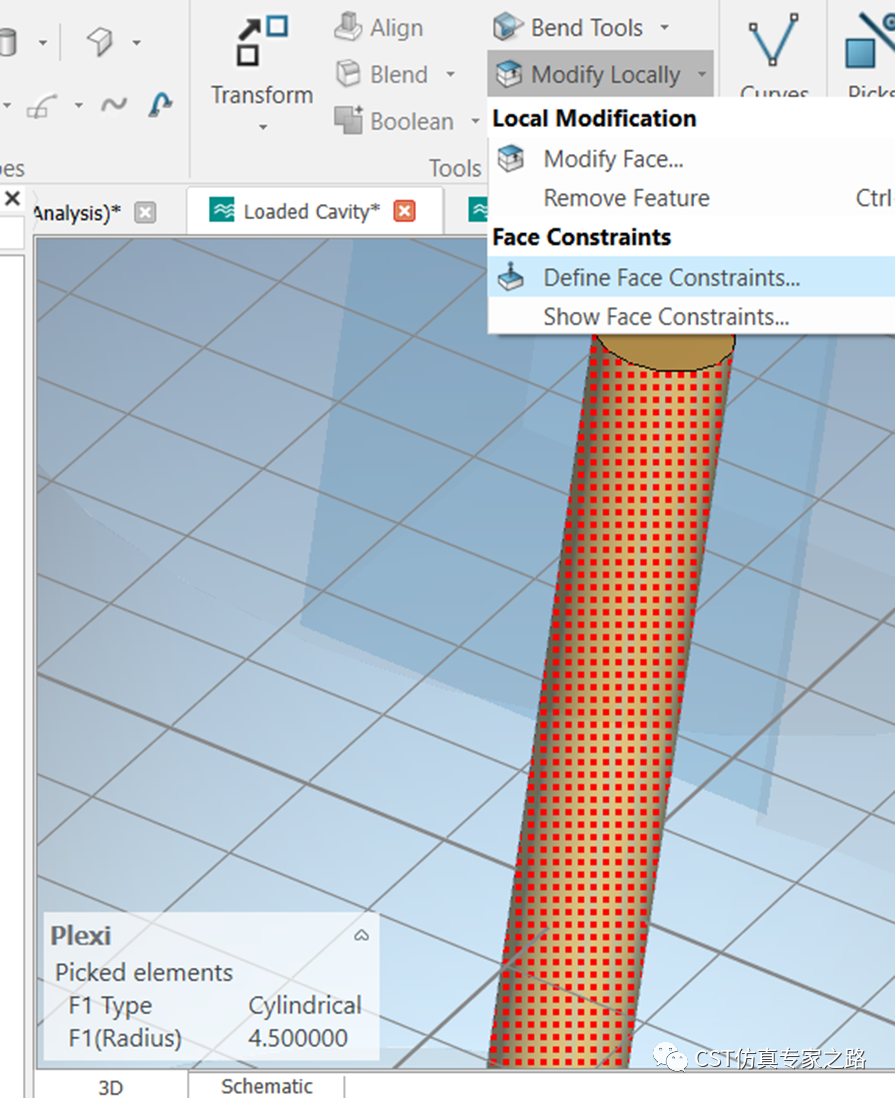

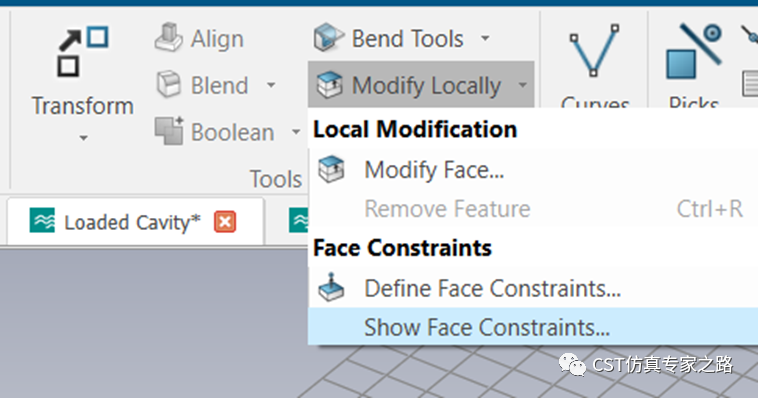

下面我們添加constraint，選面，然后modify locally：

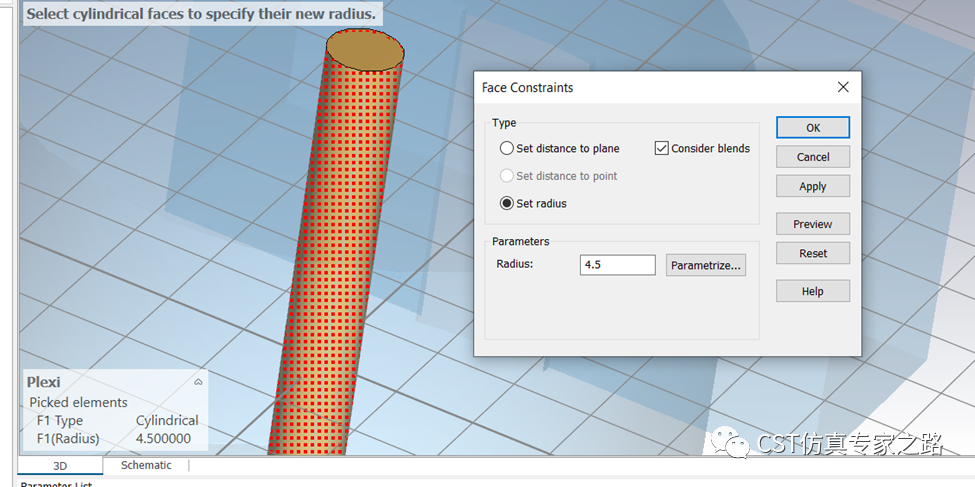

用半徑constraint，點擊參數化：

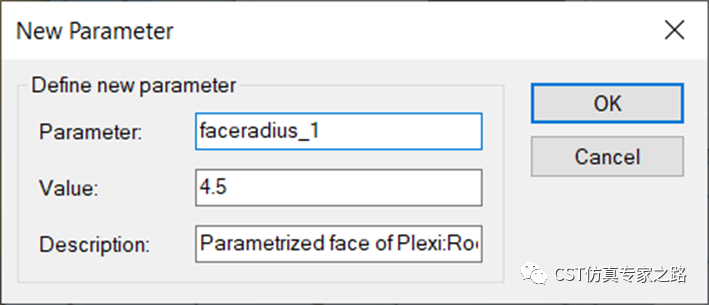

用默認名稱：

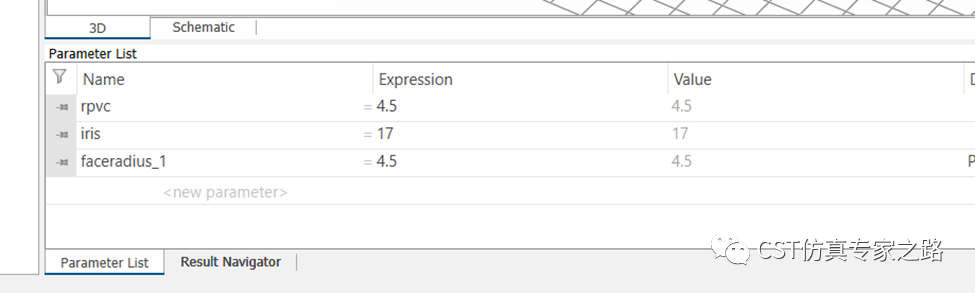

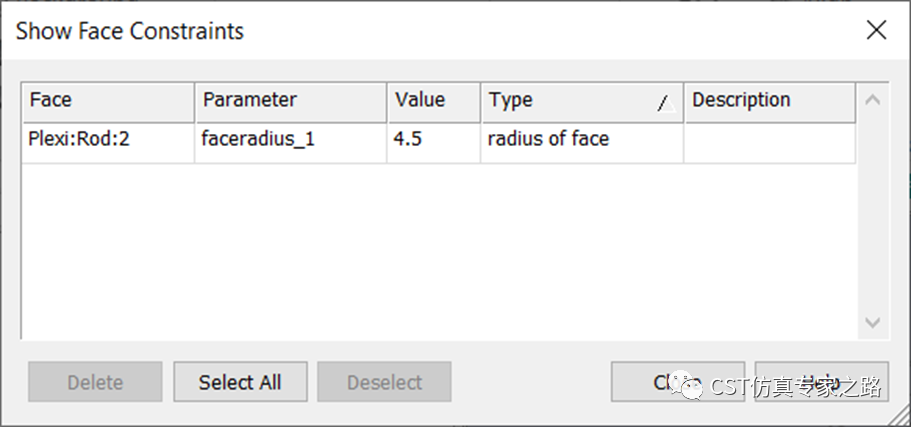

就添加好參數了，看上去和之前的半徑參數是一樣的，但是如果查看現有的constraint，就會發現就一個：
下面進入E求解器：

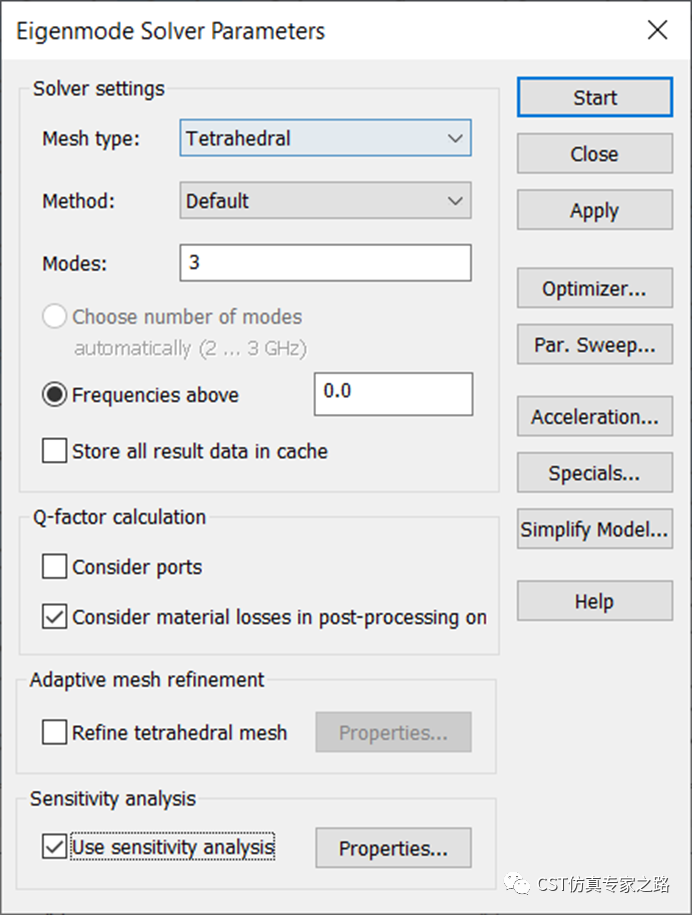

確保算法為默認，lossy算法是不能用敏感度的：

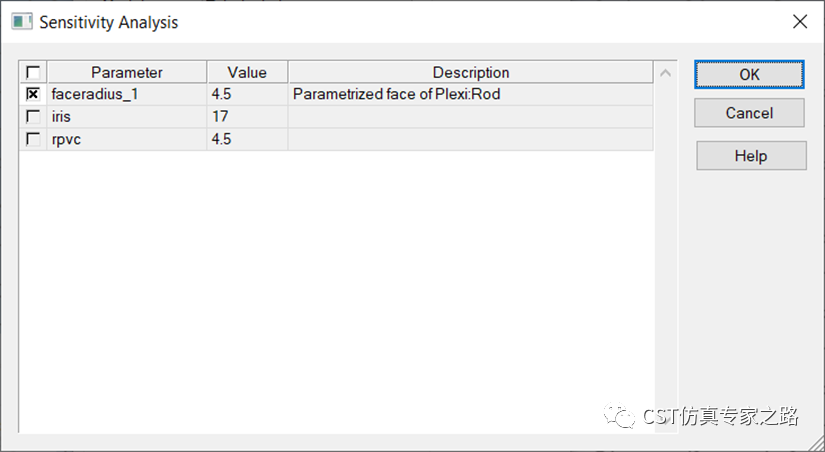

敏感度屬性里面選這個constraint：

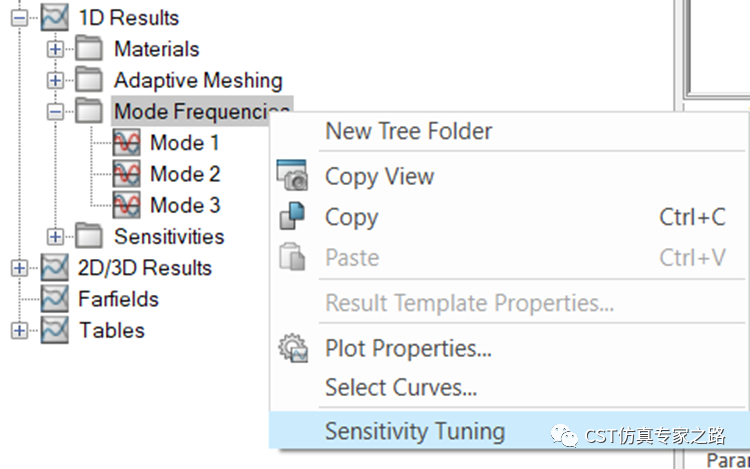

開始仿真，結束之后我們就可以對1D結果進行敏感度調試了：

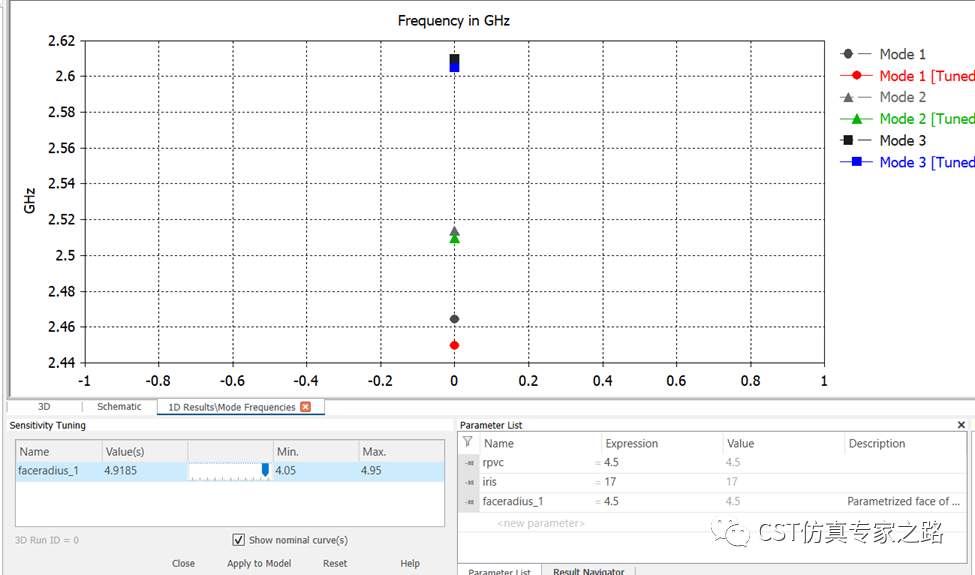

可見加大介質半徑可以降低模式頻率，符合理論：

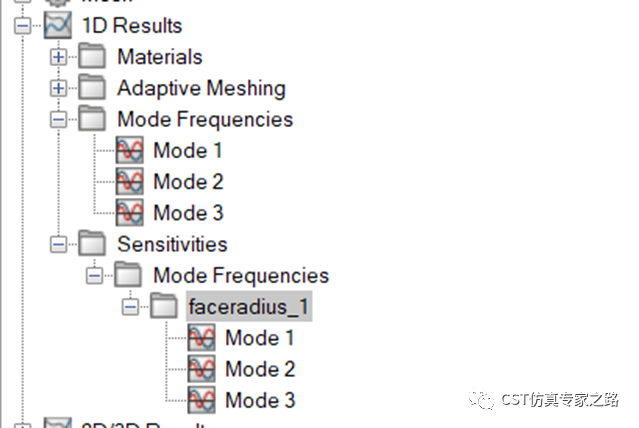

其中紅色的模式1變化最大，敏感度最高，我們可以查看敏感度結果確定：

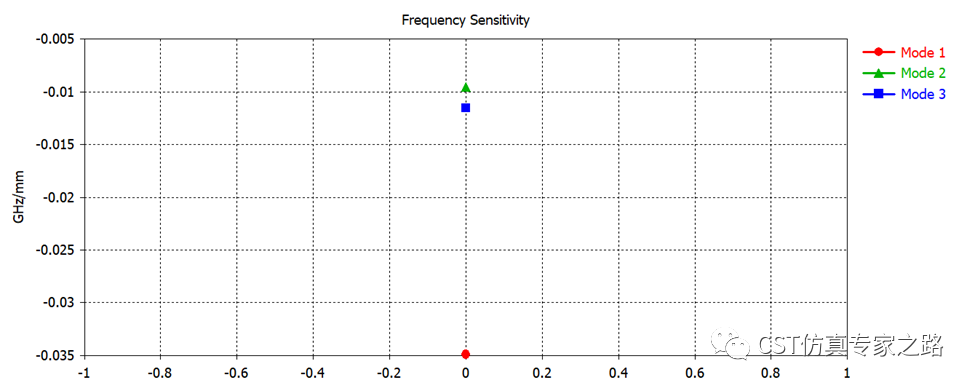

可見確實是模式1的斜率絕對值最大：
小結：
1. 總結流程，constraint參數化->E求解器默認模式->敏感度->模式頻率->敏感度調試;
2. F或E求解器可以敏感度分析。
